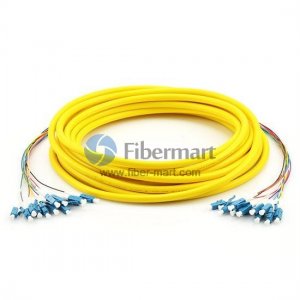

12ファイバーパッチケーブルSMF

12芯パッチケーブルは通常、9ミクロンのコアを持つ12本のシングルモード光ファイバー（SMF）で構成され、効率的な管理と省スペースのために、単一の耐久性のあるジャケット内にしっかりと束ねられています。小型フォームファクターのため、両端に標準のLCデュプレックスコネクタが接続されることが最も一般的で、12本の光ファイバーを驚くほどコンパクトで扱いやすいケーブルにまとめることができます。コネクタは低反射率のためにUPC（Ultra Physical Contact）角度で研磨されることが多いですが、RFビデオやPON（パッシブ光ネットワーク）など、反射を最小限に抑えることが絶対に必要な場合は、APC（Angled Physical Contact）研磨（緑色のコネクタで識別可能）が使用されます

はじめに

現代のデータ伝送という極めて重要な分野において、12芯シングルモードパッチケーブルは情報の重要な動脈であり、長距離にわたってレーザー精度でデータを伝送できるように設計されています。12本の9µmコアシングルモードファイバーを単一の堅牢なジャケットに収めたこのケーブルは、驚異的な帯域幅と最小限の信号損失を実現し、大都市ネットワーク、巨大データセンター、長距離通信インフラのバックボーンを形成します。高密度、高性能な相互接続のための決定的なソリューションであり、クラウドを強化し、比類のない信頼性で大陸間を繋ぎます

特長

● 12本の9/125µmシングルモード光ファイバーを単一の耐久性のあるジャケットに統合し、効率的なスペース管理と優れた長距離性能を実現します

● 両端に小型フォームファクタの LC デュプレックス コネクタが付いており、配線フレームやパネル内でコンパクトで高密度のパッチ接続が可能です。

● 挿入損失が低い Ultra Physical Contact (UPC) または、最小限の後方反射を必要とする重要なアプリケーション向けの Angled Physical Contact (APC) を選択できます。

● シングルモード テクノロジを活用して、長距離にわたって低い信号減衰と高い帯域幅容量を実現し、要求の厳しいネットワーク インフラストラクチャをサポートします。

● 耐久性のある外側ジャケットが繊細なファイバーを保護し、混雑した経路でもケーブルの柔軟性を維持します。

● マイクロベンドと信号劣化を防ぐために指定された最小曲げ半径で慎重に設置するように設計されています。各コネクタには保護ダスト キャップが付属しています。

● 12 個の個別回線を同時にパッチできるため、バックボーン接続とクロスコネクトの展開が大幅に効率化されます。

原則

このパッチケーブルはシングルモード光伝送の原理に基づいて動作します。この伝送方式では、データは各ガラスファイバーの9ミクロンの細いコアを通過する単一モードの光によって伝送されます。この設計によりモード分散が最小限に抑えられ、数十から数百キロメートルにわたる信号伝送を、非常にクリアで低損失な状態で実現します。このケーブルはパッシブ光ハイウェイとして機能し、精密フェルール付きLCコネクタによりファイバーコアと機器ポート間の完璧な位置合わせが保証されます。UPC研磨はデジタルシステムにおける低挿入損失を実現するよう最適化された平坦な仕上げを実現し、8度の角度を持つAPC研磨は反射光をコアから排出します。これは、RFビデオおよびPONシステムにおけるアナログ信号の整合性にとって非常に重要です。

アプリケーション

● データセンターバックボーン相互接続：大規模データセンター内の異なる列やフロアにまたがるコアスイッチ、ルーター、ストレージエリアネットワークを接続します

● 通信中央局およびメトロネットワーク: メトロポリタンエリアネットワーク (MAN) リング内および中央局機器間で大容量リンクを形成します。

● ファイバー配線フレームとパッチパネル: 高密度光配線フレームとモジュラー パッチ パネルのポートを接続するための標準パッチ コードとして機能します。

● 長距離および海底ネットワーク ターミナル施設: 着陸局とネットワーク アクセス ポイント内で重要な最終パッチ接続を提供します。

● ブロードバンドおよび CATV ヘッドエンド配信: ケーブル TV ヘッドエンドおよびパッシブ光ネットワーク (PON) システムで使用され、特にビデオ信号配信用の APC コネクタを備えています。

仕様
