16 チャネル DWDM OADM 東または西 1RU ラックマウント シンプレックス
東西トラフィック用のシンプレックス DWDM OADM
シンプレックス DWDM/AD モジュールは、東西トラフィック用のデュアル ファイバー シンプレックス DWDM MUX または DEMUX リンクを介して、選択した波長を追加 (多重化) およびドロップ (逆多重化) します。
Fiber-Mart DWDM OADM (DWDM/AD) モジュールは、高密度波長分割多重 (DWDM) 光アド アンド ドロップ マルチプレクサ (OADM) です。ここでの「追加」と「ドロップ」は、既存のマルチ波長 WDM 信号に 1 つ以上の新しい波長チャネルを追加し、1 つ以上のチャネルをドロップ (削除) して、それらの信号を別のネットワーク パスに渡すデバイスの機能を指します。
高性能フィルター テクノロジを使用する DWDM/AD は、1 つ以上の DWDM チャネルを 1 本または 2 本のファイバーに光学的にアド/ドロップするように設計されたパッシブ光アド/ドロップ マルチプレクサです。メトロ コア、メトロ アクセス、エンタープライズに最適なソリューションで、ポイントツーポイント、リング、またはバス構成のアプリケーションで既存のファイバーの帯域幅容量を拡張する、柔軟でコスト効率の高いソリューション ファミリを構成します。
アド/ドロップ チャネルは、機器側のいずれかの Fiber-Mart DWDM トランシーバーとインターフェイスされ、お客様のご要望に応じて、モニター ポート、1310nm パスバンド ポート、エクスプレス ポートなどのオプションのポート構成も提供しています。100GHz または 200GHz (0.8/1.6nm)、19 インチ ラック マウント、LGX モジュール、またはピグテール ABS ボックス パッケージでご利用いただけます。

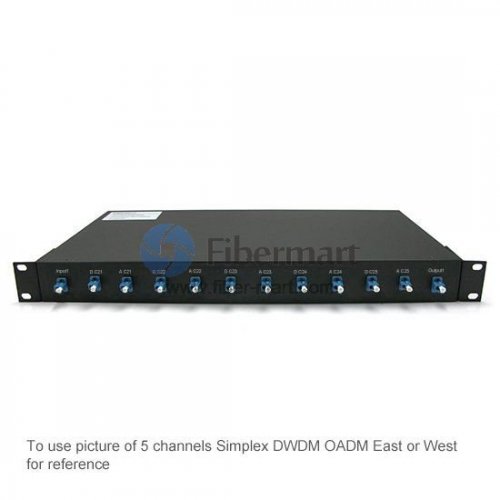

フロントパネルの詳細
-
a
共通ポート:
西側および東側のトラフィックのトランク入力および出力。
LC、SC、ST、FC コネクタが使用可能。
b
特定の波長のアド/ドロップ ポート:
西側または東側でアドおよびドロップ。
LC、SC、ST、FC コネクタが使用可能。
ITU-T G.657A1 DWDM 標準、100GHz グリッドに準拠。
注記：
-
実際のレイアウトは、選択したコネクタ タイプやその他の要因によって異なります。ただし、基本的なスキームは同じです。
-
これらのマルチプレクサには、お客様の選択に応じて、エクスプレス ポート、モニター ポート、1310nm パスバンド ポート、1550nm ポートなどのオプションのポート構成が用意されています。詳細については、[email protected] までお問い合わせください。
-
1310nm レガシー SDH/SONET で使用する場合、CWDM 波長 1270、1290、1310、1330、1350nm は使用しないでください。
-
1550nm の従来の SDN/SONET で使用する場合、CWDM 波長 1510、1530、1550、1570、および 1590nm は使用しないでください。
商品詳細
-
16 チャネル DWDM OADM、アド + ドロップが 1 つのパッケージに収められています
-
1 x 入力ポート + 1 x 出力ポート: シンプレックス コネクタ
-
西または東トラフィックのすべてのアド/ドロップ チャネル: シンプレックス コネクタ、100GHz グリッド (0.8 nm)。注: 200 GHz グリッド (16nm) もリクエストに応じて利用できます。
-
1U 19 インチ ラック マウント ハウジング
-
OADM はエクスプレス DWDM 製品ラインを補完します
-
ITU-T G.657A1 DWDM 標準に準拠
-
最大 10Gbp のアプリケーションでプロトコルとレートが透過的
-
メトロ距離、最大 80 km
-
完全にパッシブなデバイスで、電源は不要
-
お客様の選択に応じて、モニター、エクスプレス ポートなどの構成ポートが装備されています (オプションを参照)
-
フロント パネルには、お客様の選択に応じてアダプターが装備されています (オプションを参照)
-
ISO 9001製造施設
ハウジングの機械的詳細
ここで示されている図面は寸法のみを示しており、モジュールの具体的な構成は示していないことに注意してください。
