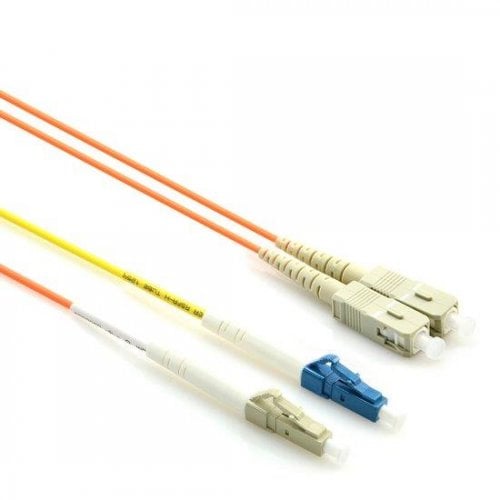

1m LCからSC OM1モードコンディショニング用光ファイバパッチケーブル

LC Equip to SC Multimode OM1 62.5 / 125モードコンディショニングパッチケーブル

Fiber-MARTは、既存のマルチモードケーブルプラントにインストールされた1000BASE-LX / LHギガビットイーサネット（長波長1300nm）アプリケーション用の標準およびカスタム長の50 / 125,62.5 / 125およびOEM相当のモードコンディショニング光ファイバーパッチコードを製造および供給しています。これらの専用コードは、長波トランシーバモジュールがシングルモードとマルチモードの両方の波長で動作するときに発生する可能性のある差動モード遅延（DMD）の影響を回避するのに役立ちます。また、FC、ST、SC、LC、MT-RJコネクタで利用できます。


モードコンディショニングケーブルのしくみ

このコンディショニング光ファイバーパッチコードの必要性は、ギガビットイーサネットに使用される-LXまたは長波（1300nm）トランシーバモジュールのシングルモード起動の性質によるものです。シングルモードレーザーをマルチモードファイバーの中心に発射すると、複数の信号が生成され、ファイバーのもう一方の端にあるレシーバーが混乱する可能性があります。その場合、モード調整パッチコードは、シングルモード起動をマルチモードファイバーの中心からオフセットできるようにすることで、これらの複数の信号を排除します。このオフセットポイントは、一般的なマルチモードLEDの起動と同様の起動を作成します（下の図を参照）


Fiber-MARTのMCP（モードコンディショニングパッチケーブル）の機能とアプリケーション

次の優れた特性により、モード調整パッチケーブルを使用して、既存のマルチモードシステムバックボーン内に新しい高速1000BASE-LXルーター、スイッチ、またはトランシーバーを展開できます。これらのケーブルは、ローカルエリアネットワークおよびメトロポリタンエリアシステムに適用できます。

最大4倍の伝送帯域幅の増加既存のケーブル接続に適合簡単な設置、DMDPからの影響の除去永続的で薄型のオフセットクロージャーPC、UPC、APC研磨タイプ低挿入損失モーダルノイズの低減OFNR定格のジャケットは厳格な建築基準に準拠IEEE802.3アプリケーションに準拠


モードコンディショニングケーブルの取り付け方法

ギガビットLXスイッチにSCまたはLCコネクタが装備されている場合は、ケーブルの黄色の脚（シングルモード）を送信側に接続し、オレンジ色の脚（マルチモード）を機器の受信側に接続してください。この構成は両端で維持することが不可欠です。送信と受信の交換は、ケーブルプラント側でのみ実行できます。 （下の図を参照）


ノート

1.場合によっては、MCPを使用せずにFDDIグレード、OM1、またはOM2ファイバータイプでリンクが適切に動作することをお客様が経験することがあります。ただし、リンクが時間の経過とともに正しく動作するという保証はなく、MCPを使用することをお勧めします。
2.特にジャンパーケーブルがFDDIグレードまたはOM1タイプの場合、MCPを使用しないこのタイプの非標準展開に関連するリスクがあります。このような場合、62.5ミクロンのファイバに直接結合される電力は数dBmにもなる可能性があり、隣接するレシーバは飽和状態になります。これにより、ビットエラー率が高くなり、リンクフラップが発生し、リンクがダウンした状態になり、最終的にはデバイスに元に戻せない損傷が発生する可能性があります。
3.モード調整パッチコードは、シングルモードからマルチモードにのみ変換できます。マルチモードをシングルモードに変換する場合は、メディアコンバータが必要になります。
4.同じ場所内の短距離の別の代替手段は、シングルモードパッチケーブルを使用することです。シングルモードファイバでは飽和はありません。

モードコンディショニングパッチケーブルの仕様（注：A B CおよびD、図2のA B CおよびDに対応）。

モードコンディショニングケーブルを使用する際の注意事項

モードコンディショニングパッチコードは通常、ペアで使用されます。つまり、機器をケーブルプラントに接続するには、両端にモード調整パッチコードが必要になります。
一般に、モードコンディショニングパッチコードは、984フィート（300メートル）を超えるリンク距離に必要です。


詳細画像（オフセット）
