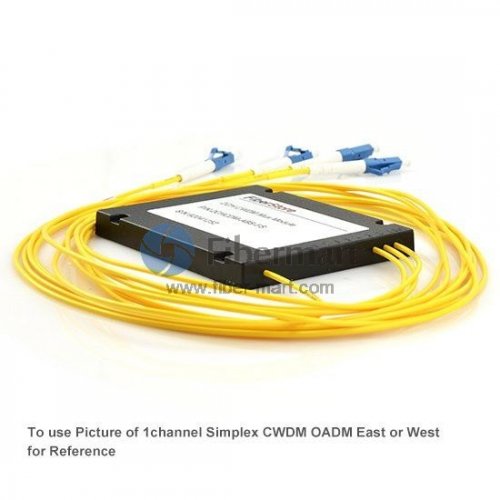

4 チャネル CWDM OADM 東または西 ABS ピグテール モジュール シンプレックス
East または West トラフィック用のシンプレックス CWDM OADM
シンプレックス CWDM/AD モジュールは、イーストまたはウエスト トラフィックの単一ファイバ シンプレックス CWDM MUX または DEMUX リンク上で、選択された波長を追加 (多重化) およびドロップ (逆多重化) します。
Fiber-Mart CWDM OADM (CWDM/AD) モジュールは、コース波長分割多重 (CWDM) 光アド アンド ドロップ マルチプレクサ (OADM) です。ここでの「追加」と「ドロップ」は、既存の多波長 WDM 信号に 1 つまたは複数の新しい波長チャネルを追加し、1 つまたは複数のチャネルをドロップ (削除) して、それらの信号を別のネットワーク パスに渡すデバイスの機能を指します。 。
CWDM/AD は、ポイントツーポイント、リング、またはバス構成のアプリケーション向けに設計されたパッシブ光アド/ドロップ マルチプレクサで、エンタープライズおよびメトロ アクセス ネットワークで増加する帯域幅需要に理想的なソリューションを提供し、ネットワークに劇的なコスト削減をもたらします。これにより、機器メーカーは、より低コストで、プロビジョニングが容易で、操作がより簡単な地下鉄アクセス システムを開発できるようになります。
追加/ドロップされたチャネルは、機器側の任意の Fiber-Mart CWDM トランシーバーに接続されます。また、お客様の選択に応じて、これらのマルチプレクサー用に Express ポート、モニター ポート、1310nm パスバンド ポート、1550nm ポートなどのオプションのポート構成も提供します。
フロントパネルの詳細
-
もっている
共通ポート:
西と東のトラフィックのトランク入出力。
LC、SC、ST、および FC コネクタが利用可能です。
b
特定の波長のポートを追加/削除:
西または東に追加およびドロップします。
LC、SC、ST、および FC コネクタが利用可能です。
1270nm ～ 1610nm (20nm 増加) の ITU-T G.657A1 CWDM 標準に準拠。
注記：
-
実際のレイアウトは、選択したコネクタのタイプやその他の要因によって異なります。ただし、主なスキームは変わりません
-
お客様の選択に応じて、これらのマルチプレクサーのモニター ポートなどのオプションのポート構成も提供しています。詳細が必要な場合は、[email protected] までお問い合わせください。
アイテム詳細
-
4チャンネルCWDM OADM
-
西または東トラフィック用の共通ポート x 1: シンプレックス コネクタ
-
West または East トラフィックのすべてのアド/ドロップ チャネル: シンプレックス コネクタ。チャネル分離 20nm（1270nm ～ 1610nm）
-
1×ABSピグテールハウジング
-
Express CWDM 製品ラインを補完する OADM
-
ITU-T G.657A1 CWDM規格に準拠
-
最大 10Gbp のアプリケーションに対して透過的なプロトコルとレート
-
低コストのトランシーバーを適用可能、既存の設備もそのまま使用可能
-
お客様の選択に応じて、Monitor、Express ポートなどの構成ポートが装備されています (オプションを参照)
-
フロントパネルには、お客様の選択に応じたアダプターが装備されています (オプションを参照)
-
ISO 9001製造施設
ハウジングの機械的詳細
注: ここに示されている図面は寸法のみを示しており、モジュールの特定の構成を示すものではないことに注意してください。
