4 チャンネル LGX モジュール シンプレックス CWDM OADM East または West

4 チャネル CWDM OADM 東または西 LGX モジュール シンプレックス

East または West トラフィック用のシンプレックス CWDM OADM

シンプレックス CWDM/AD モジュールは、イーストまたはウエスト トラフィックの単一ファイバ シンプレックス CWDM MUX または DEMUX リンク上で、選択された波長を追加 (多重化) およびドロップ (逆多重化) します。

Fiber-Mart CWDM OADM (CWDM/AD) モジュールは、コース波長分割多重 (CWDM) 光アド アンド ドロップ マルチプレクサ (OADM) です。ここでの「追加」と「ドロップ」は、既存の多波長 WDM 信号に 1 つまたは複数の新しい波長チャネルを追加し、1 つまたは複数のチャネルをドロップ (削除) して、それらの信号を別のネットワーク パスに渡すデバイスの機能を指します。 。

CWDM/AD は、ポイントツーポイント、リング、またはバス構成のアプリケーション向けに設計されたパッシブ光アド/ドロップ マルチプレクサで、エンタープライズおよびメトロ アクセス ネットワークで増加する帯域幅需要に理想的なソリューションを提供し、ネットワークに劇的なコスト削減をもたらします。これにより、機器メーカーは、より低コストで、プロビジョニングが容易で、操作がより簡単な地下鉄アクセス システムを開発できるようになります。

追加/ドロップされたチャネルは、機器側の任意の Fiber-Mart CWDM トランシーバーに接続されます。また、お客様の選択に応じて、これらのマルチプレクサー用に Express ポート、モニター ポート、1310nm パスバンド ポート、1550nm ポートなどのオプションのポート構成も提供します。

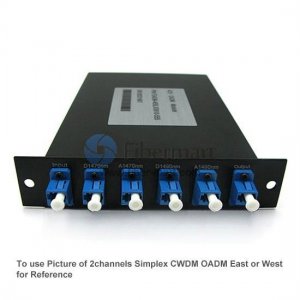

フロントパネルの詳細

もっている
 共通ポート:

 西と東のトラフィックのトランク入出力。
 LC、SC、ST、および FC コネクタが利用可能です。

b
 特定の波長のポートを追加/削除:

 西または東に追加およびドロップします。
 LC、SC、ST、および FC コネクタが利用可能です。
 1270nm ～ 1610nm (20nm 増加) の ITU-T G.657A1 CWDM 標準に準拠。

注記：

• 実際のレイアウトは、選択したコネクタのタイプやその他の要因によって異なります。ただし、主なスキームは変わりません
• お客様の選択に応じて、これらのマルチプレクサーのモニター ポートなどのオプションのポート構成も提供しています。詳細が必要な場合は、[email protected] までお問い合わせください。

アイテム詳細

• 4チャンネルCWDM OADM
• 西または東トラフィック用の共通ポート x 1: シンプレックス コネクタ
• West または East トラフィックのすべてのアド/ドロップ チャネル: シンプレックス コネクタ。チャネル分離 20nm（1270nm ～ 1610nm）
• LGXメンタルボックスハウジング
• Express CWDM 製品ラインを補完する OADM
• ITU-T G.657A1 CWDM規格に準拠
• 最大 10Gbp のアプリケーションに対して透過的なプロトコルとレート
• 低コストのトランシーバーを適用可能、既存の設備もそのまま使用可能
• お客様の選択に応じて、Monitor、Express ポートなどの構成ポートが装備されています (オプションを参照)
• フロントパネルには、お客様の選択に応じたアダプターが装備されています (オプションを参照)
• ISO 9001製造施設

ハウジングの機械的詳細

• ここに示す図面は寸法のみを示しており、モジュールの特定の構成を示すものではないことに注意してください。
  Fiber-Mart は、省スペースおよび高密度アプリケーション向けに、CWDM マルチプレクサ/デマルチプレクサ、DWDM マルチプレクサ/デマルチプレクサ、OADM ユニットおよび PLC スプリッタ LGX モジュール用の革新的で堅牢なラック マウント シャーシを提供していることにも注意してください。
