5 チャネル LGX モジュール シンプレックス CWDM OADM 東西

5 チャネル CWDM OADM 東西 LGX モジュール シンプレックス

東西トラフィック向けシンプレックス CWDM OADM

シンプレックス CWDM/AD モジュールは、東西トラフィック用の単一ファイバー シンプレックス CWDM MUX および DEMUX リンクを介して、選択した波長を追加 (多重化) およびドロップ (多重解除) します。

Fiber-Mart CWDM OADM (CWDM/AD) モジュールは、CWDM (Course Wave Division Multiplexing) 光アド アンド ドロップ マルチプレクサ (OADM) です。ここでの「アド」と「ドロップ」は、既存のマルチ波長 WDM 信号に 1 つ以上の新しい波長チャネルを追加し、1 つ以上のチャネルをドロップ (削除) して、それらの信号を別のネットワーク パスに渡すデバイスの機能を指します。

CWDM/AD は、ポイントツーポイント、リング、またはバス構成のアプリケーション用に設計されたパッシブ光アド/ドロップ マルチプレクサで、エンタープライズおよびメトロ アクセス ネットワークの帯域幅需要の増加に対する理想的なソリューションを提供し、ネットワーク機器メーカーに大幅なコスト削減をもたらし、コストが低く、プロビジョニングが容易で、操作が簡単なメトロ アクセス システムを開発できるようにします。

追加/削除されたチャネルは、機器側のいずれかの Fiber-Mart CWDM トランシーバーにインターフェイスされ、お客様の選択に応じて、これらのマルチプレクサ用の Express ポート、モニター ポート、1310 nm パスバンド ポート、1550 nm ポートなどのオプションのポート構成も提供されます。

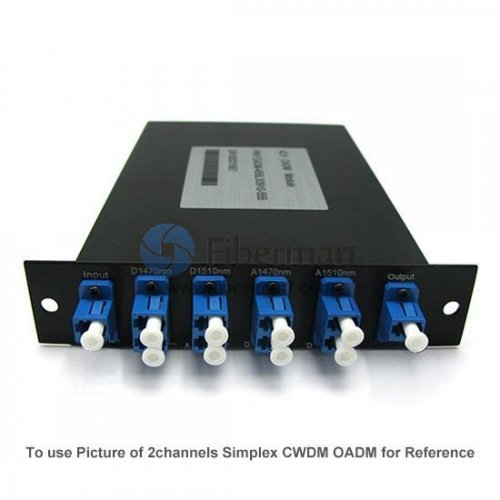

フロントパネルの詳細

a
共通ポート:

西側と東側の両方のトラフィックのトランク入力と出力。

LC、SC、ST、FC コネクタが使用可能。

b
西側のアド/ドロップ ポート:

西側でアドとドロップ。

LC、SC、ST、FC コネクタが使用可能。

1270nm から 1610nm までの ITU-T G.657A1 CWDM 標準に準拠 (20nm 増加)

c
東側のアド/ドロップ ポート:

東側でアドとドロップ。

LC、SC、ST、FC コネクタが使用可能。

1270nm から 1610nm までの ITU-T G.657A1 CWDM 標準に準拠 (20nm 増加)

注記：

• 実際のレイアウトは、選択したコネクタの種類やその他の要因によって異なります。ただし、基本的なスキームは同じです。
• また、お客様の選択に応じて、これらのマルチプレクサのモニター ポートなどのオプションのポート構成も提供しています。詳細については、[email protected] までお問い合わせください。

商品詳細

• 1U/2U LGX 1 台に 5 チャネルの CWDM OADM
• 西側および東側トラフィック用の 2 つの共通ポート: シンプレックス コネクタ
• 西側および東側トラフィック用のすべてのアド/ドロップ チャネル: デュプレックス コネクタ、1270nm から 1610nm までのチャネル分離 20nm
• 1U/2U LGX メンタル ボックス ハウジング (LC: 高さ 1RU。SC ST FC: 高さ 2RU)
• OADM は Express CWDM 製品ラインを補完します
• ITU-T G.657A1 CWDM 標準に準拠
• 最大 10Gbp のアプリケーションでプロトコルとレートを透過
• 低コストのトランシーバが使用可能、既存の機器も使用可能
• お客様の選択に応じて、モニター、Express ポートなどの構成ポートが装備されています (オプションを参照)
• フロント パネルには、お客様の選択に応じてアダプタが装備されています (オプションを参照)
• ISO 9001製造施設

ハウジングの機械的詳細

• ここで示されている図面は寸法のみを示しており、モジュールの具体的な構成を示すものではないことにご注意ください。
  また、Fiber-Mart は、省スペースおよび高密度アプリケーション向けに、CWDM mux/demux、DWDM mux/demux、OADM ユニット、PLC スプリッター LGX モジュール用の革新的で堅牢なラック マウント シャーシを提供しています。
