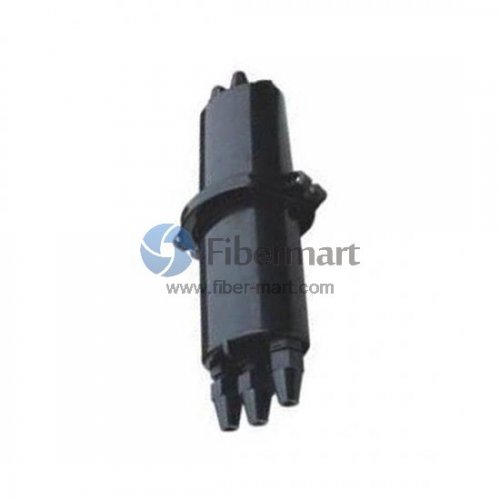

FM-S019 シリーズ 6 エントリー 垂直/ドーム 光ファイバー スプライス クロージャー マックス。最大 126 ファイバーの機能
垂直 (ドーム) 光ファイバー スプライス クロージャーは、優れたエンジニアリング プラスチックでできています。 Fiber-Mart.COM は、垂直/ドーム光ファイバー スプライス クロージャー用に、さまざまなポート タイプ、フィッティング、さまざまな光ファイバー コア数を提供しています。垂直光ファイバー スプライス クロージャーの主な用途は、CATV、電気通信、および光ファイバー ネットワークです。これらは、ストレートスルーおよび分岐アプリケーションで光ファイバースプライスを保護するのに適しており、アンテナ、ダクト、および直接埋設された光ファイバーケーブルプロジェクトで使用できます。
主な機能
取り付けと再挿入が容易なケーブル入口/出口ポート
高い機械性能
スルー、分岐、または中間スパンのスプライス位置で使用可能
優れたシール性能
振動、衝撃、引っ張りケーブルの歪み、急激な温度変化などの過酷な条件に耐える
特別なツールを必要とせず、複製を簡単にインストールして開くことができます。
再利用可能なコンポーネントを使用してシールを開き、良好な気密防水性能を確保します。
関連する光ファイバー トレイとスプライス保護スリーブが付属
適用範囲：空中、直埋、壁掛け、ダクト取付
主な技術的パラメータ
適用温度：-40℃～65℃
大気圧：70～106KPa
レジストプル：＞1000N
絶縁抵抗：＞2×104MΩ
耐圧：＞2000N/10cm2圧、時間1分
絶縁耐力: 15KV (DC)/1 分のスパーク オーバーおよびフライング アークなし。
仕様
ケーブル入口/出口の数: 3 in,3 out
繊維の数、バンチー: 126
ファイバーの最大容量: 147（束）
シーリング方法: メカニカル シール
スプライス トレイの容量:16/21 (束)、48 (リボン)
スプライス トレイの最大数量: 6
外箱寸法(mm): 650*620*460/4pcs、重量: 38kg/4pcs
仕様
|
Dimension |
610*185*140/1pcs |
|
Cable diameter(mm) |
7~28 |
|
Cable ports |
3 in,3 out |
|
Capacity of splice tray |
16/21(bunch) ,48(ribbon) |
|
Max qty of splice tray |
6 |
|
Max capacity |
147(bunch) |
|
Sealing structure |
Screw thread mechanical sealing |
|
Sealingmaterial |
Silicon gum material |
|
Outer carton dimension(mm) |
650*620*460/4pcs |
|
Outer carton volume (m3) |
0.186 |
|
Outer carton weight (kg) |
20.7 |
メインコンポーネント
|
Description |
Function |
|
Shell |
Protection of fiber cable closure |
|
Plug |
Plugging of cable holes |
|
Thermal shrinkable sleeve |
Fusing of optic fibers |
|
Sealing material |
Sealing of optic fiber cable closure |
|
Optic fiber splice tray |
Fixing of thermal shrinkable sleeve and holding of fibers |
|
Insulating tape |
Expansion of cable diameter |
