8 チャネル CWDM OADM 東西 1RU ラックマウント シンプレックス
東西トラフィック向けシンプレックス CWDM OADM
シンプレックス CWDM/AD モジュールは、東西トラフィック用の単一ファイバー シンプレックス CWDM MUX および DEMUX リンクを介して、選択した波長を追加 (多重化) およびドロップ (多重解除) します。
Fiber-Mart CWDM OADM (CWDM/AD) モジュールは、CWDM (Course Wave Division Multiplexing) 光アド アンド ドロップ マルチプレクサ (OADM) です。ここでの「アド」と「ドロップ」は、既存のマルチ波長 WDM 信号に 1 つ以上の新しい波長チャネルを追加し、1 つ以上のチャネルをドロップ (削除) して、それらの信号を別のネットワーク パスに渡すデバイスの機能を指します。
CWDM/AD は、ポイントツーポイント、リング、またはバス構成のアプリケーション用に設計されたパッシブ光アド/ドロップ マルチプレクサで、エンタープライズおよびメトロ アクセス ネットワークの帯域幅需要の増加に対する理想的なソリューションを提供し、ネットワーク機器メーカーに大幅なコスト削減をもたらし、コストが低く、プロビジョニングが容易で、操作が簡単なメトロ アクセス システムを開発できるようにします。
追加/削除されたチャネルは、機器側のいずれかの Fiber-Mart CWDM トランシーバーにインターフェイスされ、お客様の選択に応じて、これらのマルチプレクサ用の Express ポート、モニター ポート、1310 nm パスバンド ポート、1550 nm ポートなどのオプションのポート構成も提供されます。

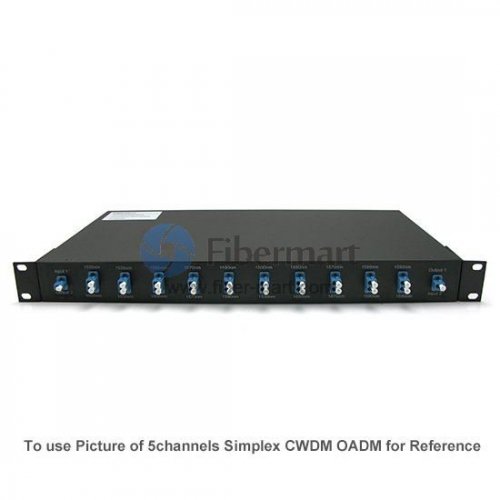

フロントパネルの詳細
注記：
-
実際のレイアウトは、選択したコネクタの種類やその他の要因によって異なります。ただし、基本的なスキームは同じです。
-
また、お客様の選択に応じて、これらのマルチプレクサのモニター ポートなどのオプションのポート構成も提供しています。詳細については、[email protected] までお問い合わせください。
商品詳細
-
8 チャネル CWDM OADM
-
西側および東側トラフィック用の 2 つの共通ポート: シンプレックス コネクタ
-
西側および東側トラフィック用のすべてのアド/ドロップ チャネル: デュプレックス コネクタ、チャネル分離 20nm (1270nm ～ 1610nm)
-
1U 19 インチ ラック マウント ハウジング
-
OADM は Express CWDM 製品ラインを補完します
-
ITU-T G.657A1 CWDM 標準に準拠
-
最大 10Gbp のアプリケーションでプロトコルとレートを透過
-
低コストのトランシーバが使用可能、既存の機器も使用可能
-
お客様の選択に応じて、モニター、Express ポートなどの構成ポートが装備されています (オプションを参照)
-
フロント パネルには、お客様の選択に応じてアダプタが装備されています (オプションを参照)
-
ISO 9001製造施設
ハウジングの機械的詳細
ここで示されている図面は寸法のみを示しており、モジュールの具体的な構成は示していないことに注意してください。
