FM-S010 シリーズ 5 エントリー 垂直/ドーム 光ファイバー スプライス クロージャー マックス。最大 96 芯の機能
垂直 (ドーム) 光ファイバー スプライス クロージャーは、優れたエンジニアリング プラスチックで作られています。垂直光ファイバー スプライス クロージャーの主な用途は、CATV、電気通信、および光ファイバー ネットワークです。これらは、ストレートスルーおよび分岐アプリケーションで光ファイバースプライスを保護するのに適しており、アンテナ、ダクト、および直接埋設された光ファイバーケーブルプロジェクトで使用できます。
主な機能
高強度エンプラシェル
高い機械性能
優れた耐老化性
優れたシール性能
振動、衝撃、引っ張りケーブルの歪み、急激な温度変化などの過酷な条件に耐える
特別なツールを必要とせず、複製を簡単にインストールして開くことができます。
再利用可能なコンポーネントを使用してシールを開き、良好な気密防水性能を確保します。
関連する光ファイバー トレイとスプライス保護スリーブが付属
適用範囲：空中、直埋、壁掛け、ダクト取付
主な技術的パラメータ
適用温度：-40℃～65℃
大気圧：70～106KPa
レジストプル：＞1000N
絶縁抵抗：＞2×104MΩ
耐圧：＞2000N/10cm2圧、時間1分
絶縁耐力: 15KV (DC)/1 分のスパーク オーバーおよびフライング アークなし。
仕様
ケーブル入口/出口の数: 5 (楕円形のポート 1 つと丸型のポート 4 つ)
繊維の数、バンチー: 96
シェルのシーリング: シリコン ゴム
出入口のシール：熱収縮チューブ
長さ:495mm、直径:220mm
重量：3.6kg

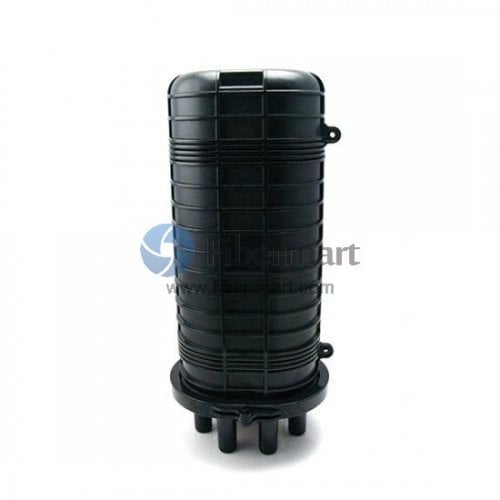

サンプル画像
基本構造と構成
寸法と容量;
|
Outside dimension (LxD) |
495mm×220mm |
|
Weight (excluding outside box) |
3000g-3600g |
|
Number of inlet/outlet ports |
one oval port and four round |
|
Diameter of fiber cable |
Φ8mm - Φ36mm |
|
Capacity of FOSC |
Bunchy: 12—288(fibers) |
|
Ribbon: 432(fibers) |
メインコンポーネント
No. |
Name of components |
Quantity |
Usage |
Remarks |
|
1 |
FOSC cover |
1 piece |
Protecting fiber cable splices in whole |
Internal diameter: |
|
|
|
|
|
355 ×150(mm) |
|
2 |
Fiber optic splice tray (FOST) |
Max. 6 trays (bunchy) Max. 4 trays (ribbon) |
Fixing heat shrinkable protective sleeve and holding fibers |
Suitable for: Bunchy:12,24(cores) Ribbon:6 (pieces) |
|
3 |
Fiber holding tray |
1 pcs |
Holding fibers with protective coat |
|
|
4 |
Foundation |
1 set |
Fixing fiber cable, reinforced core and FOST |
|
|
5 |
Base |
1 set |
Fixing internal and external structure |
|
|
6 |
Seal fitting |
1pieces |
Sealing between FOSC cover and base |
|
|
7 |
Pressure testing valve |
1 set |
After injecting air, it is used for pressure testing and sealing testing |
Configuration as per requirement |
|
8 |
Earthing deriving device |
1 set |
Deriving metallic parts of fiber cable in FOSC for earthing connection |
Configuration as per requirement |
主な付属品と専用工具
No. |
Name of accessories |
Quantity |
Usage |
Remarks |
|
1 |
Heat shrinkable protective sleeve |
|
Protecting fiber splices |
Configuration as per capacity |
|
2 |
Nylon tie |
|
Fixing fiber with protective coat |
Configuration as per capacity |
|
3 |
Heat shrinkable fixing sleeve (single) |
|
Fixing and sealing single fiber cable |
Configuration as per requirement |
|
4 |
Seal tape |
|
Fixing and sealing mass of fiber cable |
Configuration as per specification |
|
5 |
Branching clip |
|
Branching fiber cables |
Configuration as per requirement |
|
6 |
Earthing wire |
1 piece |
Putting through between earthing devices |
|
|
7 |
Desiccant |
1 bag |
Put into FOSC before sealing for desiccating air |
|
|
8 |
Labeling paper |
1 piece |
Labeling fiber |
|
|
9 |
Special wrench |
1 pieces |
Tightening nut of reinforced core |
|
|
10 |
Metal hoop |
1 set |
For wall mounting and pole hugging |
|
|
11 |
Buffer tube |
To be decided by customers |
Hitched to fibers and fixed with FOST, managing buffer |
Configuration as per requirement |
|
12 |
Aluminum-foil paper |
1 piece |
Protect the bottom of FOS |
|
