偏波保持（PM）光ファイバーブレイクアウトケーブル 8芯 PM1310/1550 スロー軸

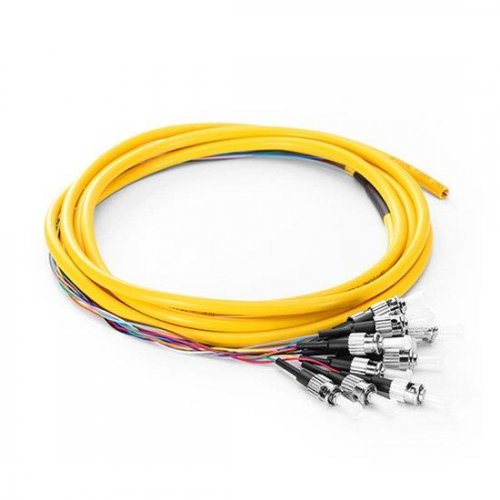

偏波保持PMファイバーブレイクアウトケーブル 8芯 パンダ PM1310/1550 1m スロー軸動作

偏波保持 (PM) 光パッチコードは、偏波感度光ファイバーシステムで、PM 状態を維持する必要がある光の伝送に広く使用されています。

Fiber-MARTは、780nm、850nm、980nm、1060nm、1310nm、1550nmの6種類の波長に対応したPMパッチコードを提供しており、低速軸と高速軸の2種類からお選びいただけます。Fibermart PMパッチコードは、高い消光比、低い挿入損失、高い反射損失、そして長期的な信頼性を特徴としています。

ウェブサイト上の価格は1メートルの長さです。他の長さの標準についてはお気軽にお問い合わせください。

特徴

FC-FCコネクタ

標準リターンロス: UPCタイプ: ≥50 dB; APCタイプ: ≥55 dB

セラミック 8° 角度付きフェルール (APC)

Ø0.9/2.0/3.0mm 保護アウタージャケット

高い消光比（20dB以上）

低挿入損失

優れた再現性と変更性

各パッチ ケーブルは、最高水準の品質を保証するために製造およびテストされています。

アプリケーション

光ファイバー通信システム

光学部品の試験と製造

光学センサーシステム

偏光とは何か

偏光光波信号は、横断面（進行方向に垂直な面）において互いに直角に交わる電界ベクトルと磁界ベクトルによって表されます。偏光は、横断面において電界ベクトルが時間の関数として描くパターンによって定義されます。

偏光座標系

偏光状態を明確に記述するには、明示的な座標系を指定する必要があります。これは次の図に示されています。Z

軸は光の伝播方向に水平に配置されています。Y軸は上向きに垂直に配置され、X軸は水平に配置され、右手直交座標系を形成しています。角度はX軸を基準として測定され、正の角度はX軸からY軸への回転方向を示します。(左の図)

次の図では、偏光されていない光が偏光子によってフィルタリングされ、水平方向の直線光が生成されています。1/4波長位相子は、水平偏光をわずかに異なる速度で移動する2つの等強度成分に分解するために使用されます。(中央の図)

図に示されている位相子の配置では、位相子から出射される光は右側の図に示すように右円偏光です。(右の図)


PMファイバーケーブルの画像サンプル


ご注意：この価格は、FCコネクタ付きの一般的なPMパッチコード（スロー軸、ナローキー、パンダ型、1550nm波長）の価格です。ファスト軸、ワイドキー、ボウタイ型/楕円型、780nm、850nm、980nmなどの波長、LC/SC/STなどのコネクタ付きのものもご用意しております。ご質問等ございましたら、[email protected]までお気軽にお問い合わせください。
