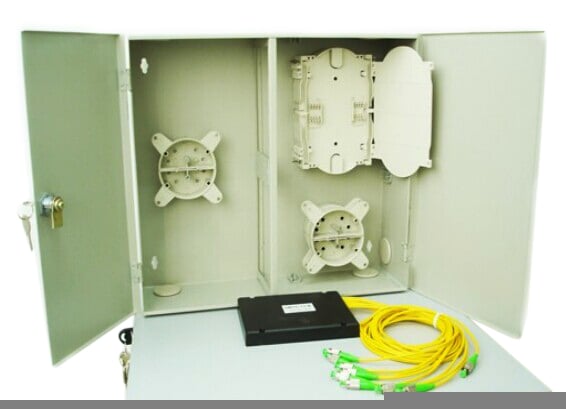

壁取り付け型光ファイバーパッチパネル

壁掛け型光ファイバーパッチパネルは、基本的に12本の異なる光ファイバーを互いに分離して収容します。光ファイバーの数が12本を超える場合は、余分な光ファイバーを別のパネルに移動するか、エンジニアがより多くの光ファイバーを個別に収容できるように設計されたパネルを使用することもできます。壁掛け型パッチパネルは、最大144本の光ファイバーを一度に収容できるように設計できます。

壁掛け型光ファイバーパッチパネルは、屋内光ファイバーアダプタパネル、パッチケーブル、ピグテールを用いて光ファイバー配線機能を実現します。光ファイバー配線やユーザー端末アプリケーションにおいて、光ファイバーケーブルとピグテールの保護接続に使用されます。パッチパネルは屋内の壁やテラスに設置され、屋外設備ケーブルから屋内ケーブルおよびコネクタアセンブリへの移行において柔軟な光ファイバー管理システムを提供します。

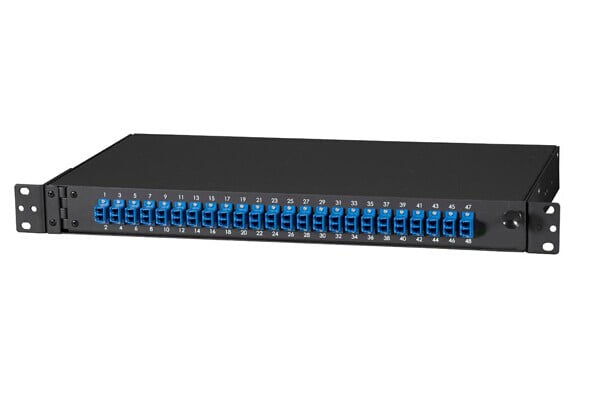

ラックマウント型光ファイバーパッチパネル

ラックマウント型光ファイバーパッチパネルは、光ファイバーを水平に保持し、引き出しのように開くように設計されています。スライド式の開閉構造により、エンジニアは内部の光ファイバーに容易にアクセスできます。ラックマウント型パッチパネルには、様々な光ファイバーアダプタポート、プリインストールされた内部トレイ、アクセサリをオプションで選択できます。また、SC、FC、ST、LC、E2000など、様々なタイプの光ファイバーピグテールもオプションで選択できます。さらに、ラックマウント型パッチパネルは、光ファイバーの本数に合わせてカスタマイズできます。

ラックマウント型光ファイバーパッチパネルは、光ファイバーケーブルの終端処理と配線に使用されます。光ファイバーリンクの整理と接続に便利です。これらのパッチパネルは、DWDM MUX/DEMUX、ラックシャーシスプリッター、光配線盤（ODF）など、多くの光ファイバー製品に採用されています。完全に安定しており、移動のリスクがなく、光ファイバーアダプタ、パッチケーブル、ピグテールに安全な環境を提供します。

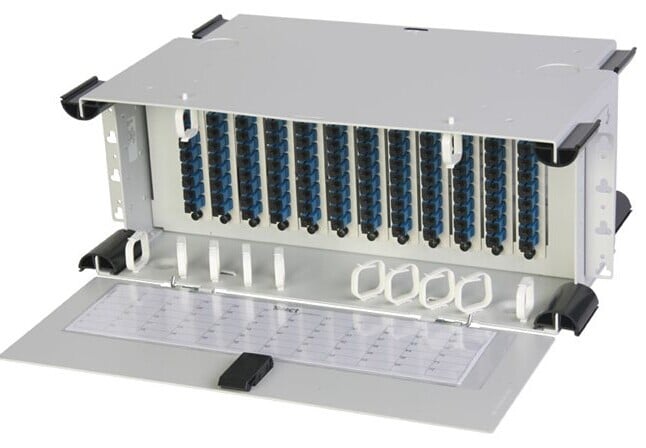

ロードされた光ファイバーパッチパネル

ロード型光ファイバーパッチパネルは、通常、標準の19インチラックに取り付けられるように設計されており、光ファイバーアプリケーションに最適な保護を提供します。ロード型光ファイバーパッチパネルの背面には、光ファイバーケーブルを損傷から保護するためのゴム製グロメットが付いています。各ロード型パッチパネルには、光ファイバー接続トレイとケーブル配線スプールが付属しています。さらに、結束バンド、ケーブル配線クランプ、取り付けネジ、光ファイバー接続スリーブ、取り付け説明書が付属しています。これらのロード型光ファイバーパッチパネルには、特別な黒のテクスチャ加工が施されており、サーバーラックに取り付けると、洗練された外観になります。

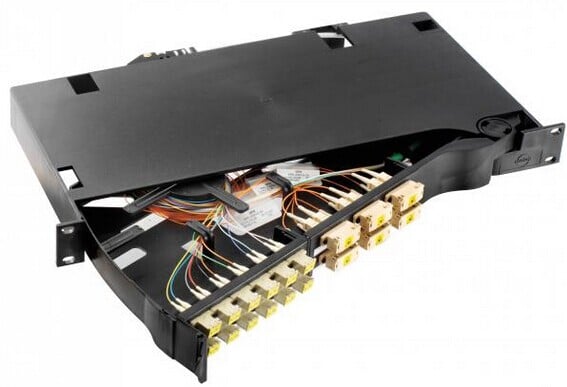

スイングアウト光ファイバーパッチパネル

スイングアウト式光ファイバーパッチパネルは、軽量かつ堅牢なパッチパネルです。最大48本の標準光ファイバーを設置できるように設計されています。金属製光ファイバーエンクロージャに代わる経済的な選択肢となります。下部トレイは、プリフォームファイバーとスプライス管理エリアへのアクセスを容易にするとともに、光ファイバーケーブルの設置とドレッシングを容易にします。LC、SC、STを含む一般的なアダプタパネル/プレートタイプはすべて、6個または12個のデュプレックスアダプタ、または12個のシンプレックスアダプタをそれぞれ収容できるフロントプレートに交換できます。

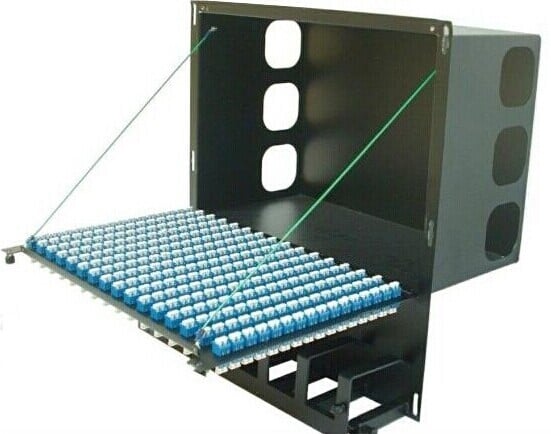

固定光ファイバーパッチパネル

固定式光ファイバーパッチパネルは、19インチラックにマウント可能で、最大24本の光ファイバーを接続できます。製造されたピグテールまたは現場設置コネクタでの使用に適しています。シャーシは変更せずに、適切な取り付けブラケットを使用して設置サイズを調整します。固定式パッチパネルは使いやすく、より芸術的な外観でありながら、堅牢なデザインを維持できます。これらのパッチパネルは終端処理が容易で、大容量で光ファイバーケーブルの管理が容易です。通常、固定式ラックマウントパッチパネルはスライド式ではありませんが、光ファイバー終端にさらに迅速にアクセスできるスライド式パッチパネルもご用意しています。

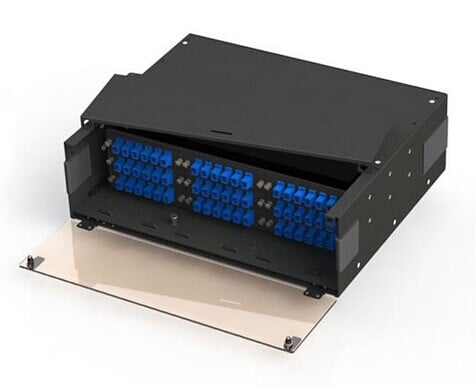

スライド式光ファイバーパッチパネル

スライド式光ファイバーパッチパネルは、標準の19インチまたは23インチラックに適合し、パッチングとスプライシングの両方を1台でサポートするように設計されています。各スライド式パッチパネルには、光ファイバーケーブルの過度な延長を防止するトレイストッパーを備えたスライド式マスターパネルが付属しています。また、スライド式パッチパネルには、2ピース構造のトップパネルとスウェルラッチドアが備わっており、アダプタパネルへのアクセスを容易にします。

高密度光ファイバーパッチパネル

高密度光ファイバーパッチパネルは、パッチングとスプライシングの両方において、密度を大幅に向上させるように設計されています。高密度パッチパネルは、ラックユニットの高さあたりのアダプタパネルの数を最大限に増やすため、LCクワッドスタイルアダプタを使用することで、ラックユニットのスペースあたり最大96本の光ファイバーを効果的に終端できます。高密度光ファイバーパッチパネルを非常に扱いやすくするその他の機能も備えています。スライドトレイには、光ファイバーの過剰な延長を防ぐためのロックポジションがあります。高密度パッチパネルは、ケーブル管理を容易にし、ケーブル進入時のストレインリリーフを向上させる分割トップ設計も採用しています。

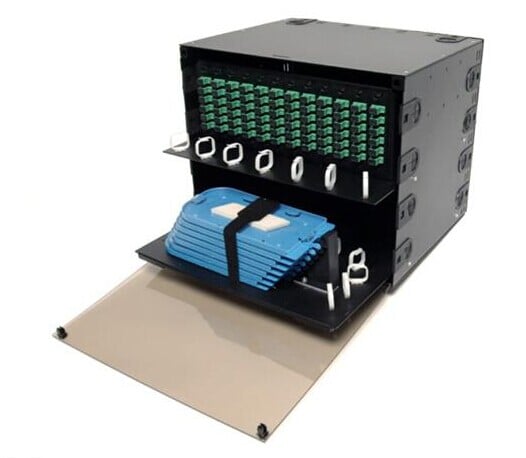

光ファイバーパッチとスプライスコンボパッチパネル

光ファイバーパッチ＆スプライスコンボパッチパネルは、標準の19インチまたは23インチラックに適合し、パッチングとスプライスの両方を1つのユニットでサポートするように設計されています。光ファイバーパッチ＆スプライスコンボは、上部のスライド式シェルフに終端パネルを、下部のスライド式シェルフにスプライストレイを収納するコンパートメントを装備する必要があります。これにより、完全な前面アクセスが可能になります。未使用のパネル位置を埋めるために、ブランクパネルをご用意しています。

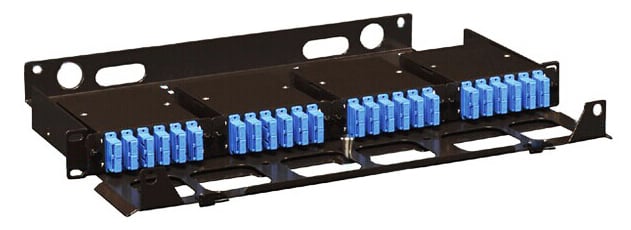

シグネチャーシリーズ パッチパネル

Signatureシリーズのファイバーパッチパネルは、これまでにない方法で、様々なファイバーアダプタパネルやファイバーモジュールの設置面積にファイバーパッチパネルを適応させることができるソリューションを提供します。この新しいファイバーパッチパネルシリーズは、Corningアダプタプレートに適合するバルクヘッドを含む、幅広いファイバーパッチアプリケーションやファイバーモジュールの設置に対応できるように設計されています。ファイバーバルクヘッドブラケットを交換するだけで、これらのあらゆるシナリオに対応できます。独自のマスターパネル設計により、障害物や曲げ半径を犠牲にすることなく、ファイバーを簡単かつ安全に配線できます。

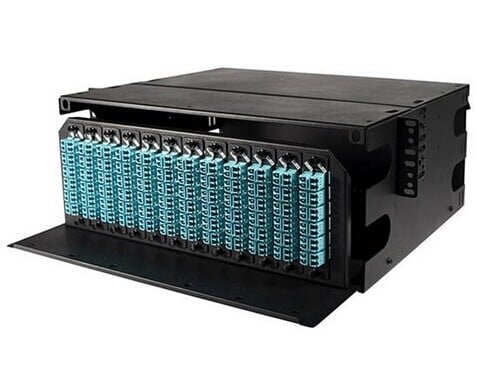

LGX光ファイバーパッチパネル

LGX光ファイバーパッチパネルは、スプライストレイの収納をサポートするように設計されたラックマウント型パッチパネルです。高密度の光ファイバー接続ソリューションを提供します。LGXパッチパネルには、終端処理済みのLGXカセットを固定するためのユニバーサルマウントハードウェアが付属しています。これにより、ネットワークスペースのパフォーマンスを最大限に高めながら、貴重な設置時間を節約できます。
