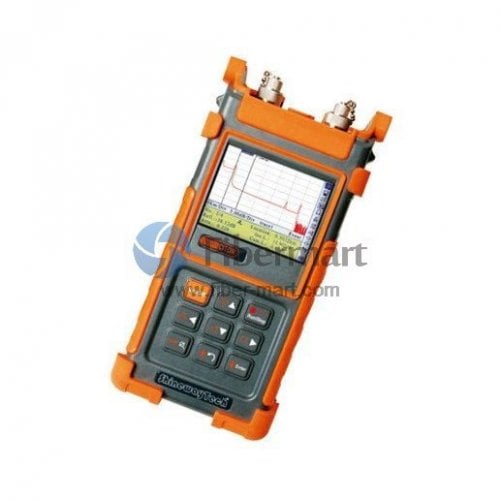

Shinewaytech S20C/N シングルモード パーム OTDR 1310/1550nm、38/37dB
導入
Palm OTDRシリーズのハンドヘルドOTDRは、コンパクトな設計、優れた安定性、使いやすさ、そしてコスト効率を特徴とし、平均化とリアルタイムテストをサポートします。ホットキーにより、イベントの確認と分析が容易に行えます。シングルモード/マルチモード光ファイバー、LAN/WAN/FTTxアプリケーションに対応した様々なモデルをご用意しています。TraceManagerソフトウェアを使用すれば、OTDRからPCにテストデータを保存・転送し、さらなる分析、レポート作成、印刷に利用できます。
特徴
· 包括的なファイバー アプリケーション、LAN/WAN/FTTx 認証およびトラブルシューティングに最適:
SM: 1310/1490/1550、1625/1650nm (ライブ)、最大 45dB
MM: 850/1300nm、21/24dB
· 障害箇所特定、ファイバー長/損失測定、コネクター/スプライス/スプリッター/マクロベンド/ファイバー端検出
· トリプル プレイ ライブ測定用 PON パワー メーター内蔵
· オプションのレーザー ソース、SM/MM パワー メーター、VFL
· FTTx インサービス テスト/≥1×64 スプリッターを介したテスト: (1625/1650nm、フィルター付き)
· スプリッターとファイバー端を識別可能
· 自動/手動 (2 ポイント/5 ポイント)/平均化/リアルタイム テスト
· 合否判定および ORL テスト機能
· クイック スタート: <5 秒
· 完璧なユーザーインターフェース、ハンドヘルド＆軽量（1kg）
· ホットキー：世界で最も簡単な操作、プッシュアンドテスト
· 1000件のテスト記録を保存
· Bellcoreファイル形式（.sor）
· バッチデータ処理用のPCソフトウェア
· RS232 / USBデータインターフェース
· USB / RS-232データインターフェース、ドライバー不要
· 多言語：EN / DE / IT / FR / ES / PT / RU / KR / CNなど
· 8時間連続動作/ 20時間スタンバイ
· 防塵耐衝撃（2m落下テスト）
· CE、FCC、FDA証明書
オンライン光信号検出
1310/1490/1550nm の波長で OTDR テストを行う場合、テスト対象のファイバーで伝送されるインサービス信号は、OTDR 測定に影響を与えるだけでなく、ネットワーク (SDH/WDM/PON) に接続された機器や OTDR 受信機に損傷を与える可能性があります。palmOTDR シリーズは、メッセージ警告と自動終了機能を使用してテスト前にインサービス通信チェックを開始することでこの問題を回避し、テスト機器と通信機器を効果的に保護します。
OTDR トレースマネージャー ソフトウェア
TraceManagerソフトウェアは、トレースファイルの表示、分析、編集、そして様々な形式での包括的なテストおよび分析レポートの生成と印刷が可能です。
· トレースの表示、イベント分析
· 複数のトレースの比較
· バッチ編集と柔軟な印刷
· 双方向テスト
注文情報
標準パッケージの内容：機器本体、FC/PCコネクタ、NiMHバッテリー、TraceManagerソフトウェアCD、データケーブル（USB/RS-232）、ACアダプター、ソフトキャリングケース、保証書、CE認証、校正証明書、クイックリファレンスガイド。Fiber
-Martは光ファイバー部品とネットワーク機器の供給を専門としており、このシステムの完成に尽力しています。ShinewayTech S20C/N Palm OTDR 1310/1550nm OTDRには、1年間の保証が付いています。このOTDRに関して何か問題や特別なご要望がございましたら、お気軽にお問い合わせください。最高のサービスを提供できるよう、全力を尽くします。
|
モデル(1) |
波長（±20nm） |
ダイナミックレンジ(2) |
イベントデッドゾーン(m) |
減衰デッドゾーン(m) |
|
パームOTDR-M20A/N |
850/1300 |
18/22dB |
7(6) |
20(6) |
|
パームOTDR-S20A/N |
1310/1550 |
24/24dB |
10(5) |
25(5) |
|
パームOTDR-S20B/N |
1310/1550 |
32/32dB |
2.5 |
14 |
|
パームOTDR-S20C/N |
1310/1550 |
38/37dB |
2.5 |
14 |
|
パームOTDR-S20C/N+ |
1310/1550 |
45/43dB |
2.5 |
14 |
|
パームOTDR-S16C/N |
1625 |
37デシベル |
1.5 |
10 |
|
パームOTDR-S20C/P |
1310/1490/1550 |
38/37/37dB |
2.5 |
14 |
|
パームOTDR-S20C/X |
1310/1550/1625 |
38/37/37dB |
1.5 |
10 |
|
選択可能な範囲（km）(3) |
0.1、0.3、0.5、1.3、2.5、5、10@850nm; 0.1、0.3、0.5、1.3、2.5、5、10、20、40、80@1300nm; 0.3、1.3、2.5、5、10、20、40、80、120、160、240@その他 |
|
パルス幅(4) |
12ns、30ns、100ns、275ns、1µs@850nm; 12ns、30ns、100ns、275ns、1µs、2.5µs@1300nm 5ns、10ns、12ns、30ns、100ns、275ns、300ns、1µs、2.5µs、10µs、20µs@その他 |
|
平均時間 |
15秒、30秒、1分、2分、3分 |
|
距離測定精度 |
±(1 m + 5×10-5×距離 + サンプリング空間) |
|
減衰検出精度 |
±0.05 dB/dB |
|
反射検出精度 |
±4dB |
|
データストレージ |
1000件のレコード |
|
接続性 |
USB/RS-232 |
|
コネクタ |
FC/PC（SC、STと交換可能） |
|
電源 |
ニッケル水素電池/ACアダプター |
|
バッテリー寿命 |
連続動作8時間、スタンバイ20時間（1回の充電で） |
|
動作温度 |
0℃～50℃ |
|
保管温度 |
-20℃～70℃ |
|
相対湿度 |
0～95%（結露なし） |
|
重さ |
1kg（2.2ポンド） |
|
寸法（高さ×幅×高さ） |
220×110×70mm（8.7×4.3×2.7インチ） |
|
可視障害ロケーター（タイプ B/N および C/N のみ） |
|
出力電力（dBm） |
≥-3 |
|
最大測定範囲 |
5キロ |
注:
(1) 仕様は、一般的な PC タイプ コネクタで測定された機器の保証された性能を示します。ファイバーの屈折率による不確実性は考慮されていません。
(2) ダイナミック レンジは、平均時間 3 分内で最大パルス幅で測定されます。
(3) 選択可能な範囲のうち、160 km と 240 km はタイプ B/N、C/N の場合のみ、120 km はタイプ A/N の場合のみです。
(4) パルス幅のうち、5ns、10ns、300ns、10us、20us はタイプ B/N、C/N の場合のみ、12ns と 275ns はタイプ A/N の場合のみです。
(5) デッド ゾーン測定の条件: タイプ A/N の場合、反射イベントは 2.1 km の範囲内にあり、反射強度は -35 dB 未満で、パルス幅 30 ns で測定されます。 B/N型、C/N型の場合、反射イベントは0.6kmの範囲内にあり、反射強度は-45dB未満であり、パルス幅10ns（イベントデッドゾーン）および30ns（減衰デッドゾーン）で測定されます。
（6）デッドゾーン測定条件：反射イベントが1kmの範囲内にある場合、反射強度は-32dB未満であり、デッドゾーンはパルス幅12nsで測定されます。
