SMTファイバ光干渉計

SMTファイバー干渉計

SMTファイバー干渉計は、Sunma Technologyによって独自に開発され、曲率半径、Apexオフセット、ファイバーの高さと研磨角度、APCコネクターの主要なエラーを測定するために使用され、その間、コネクターとファイバーの端のトポグラフィーを直接明確に示します。

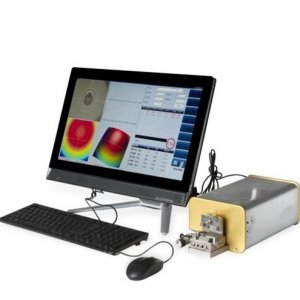

SMTの主要部分には、干渉計、Lenovoテーブルビジネスコンピューター、およびソフトウェアパッケージが含まれます。

SMTは650nmの高出力LED光源を採用しており、ユーザーが鮮明な干渉画像を確実に取得できるようにします。

SMTには2種類のチャック（2.5mmユニバーサルと1.25mmユニバーサル）があり、ユーザーはほぼすべての種類のコネクタをテストできます。 FC / PC.SC / PC.ST / PC、E2000 / PC、DIN、FC / APC、SC / APCの種類のコネクタの測定に使用される2.5mmユニバーサル、LC / PC、MU / PC、LCの測定に使用される1.25mmユニバーサル/ APCの種類のコネクタで、APCとPCのコネクタ測定間を移動するときに、チャックを交換したり校正したりする必要はありません。「角度調整器」を相対角度に回すだけで問題なく、操作が非常に便利です。

当社のソフトウェアは、精度、再現性、操作性に優れています。最初のテストの前に、ユーザーは最初にユニットを校正する必要があります。 SMTのキャリブレーションは非常に簡単です。キャリブレーションインターフェースを着陸させるとき、
平均して6点回転し、正確に焦点を合わせて測定し、「OK」ボタンをクリックすると、自動的にキャリブレーションされます。ソフトウェアが内部設定を自動的に調整するため、ハードデバイスを自分で移動する必要はありません。

その後、ユーザーは測定を開始できます。「測定」ボタンをクリックするだけで1つのテストを終了でき、テスト結果と6つの履歴レコードがインターフェイスのすぐ下に表示され、ユーザーはレコードを保存するかどうかを決定できます。はいの場合、データはExcel形式で保存され、ユーザーの基準またはデフォルトの基準に従って、結果が適格かどうかを自動的に判断します。その間、ファイバーまたはコネクターのトポグラフィーは、3Dメッシュ図、等高線図、表面粗さ図によって画面に表示されます。


特徴

1.高い再現性、精度。
2.便利なハードウェアとソフトウェアの操作性。
   APCとPCコネクタの測定間を移動するときにチャックを交換する必要はありません。
   キャリブレーションの際、ソフトウェアは自動的にキャリブレーションを行います。ユーザーはユニットを移動する必要はありません。
3.特許を取得し、チャックを簡単に固定できる独自のAPC変動位置特定テクノロジーにより、測定がこれまでになく正確になりました。
4. 3D-メッシュ図と分析チャートは、ファイバーまたはコネクターの詳細を直接反映します。
5.テストレポートとデータはExcel形式で保存され、ドキュメントの管理と印刷が簡単になります。
6.絶対に競争力のある価格。


11x干渉計
2 1xLenovoテーブルコンピューター
3つの2xチャック（LCユニバーサルおよびSCユニバーサル）
4 2x APCロケータークランプ（FC / APC、SC / APC、）
52xキャリブレーションコネクタ+標準器具
61xツールセット
7 1xRS232ケーブル
81x電源ケーブル
91xソフトウェアセット
101xユーザーマニュアル
