내장형 오디오 FC 20km를 갖춘 HD SDI 광섬유 송신기 및 수신기 4채널 단방향
HD SDI 비디오 신호는 단일 광섬유를 통해 왜곡 없는 고품질 장거리 전송이 가능합니다.
특징
응용

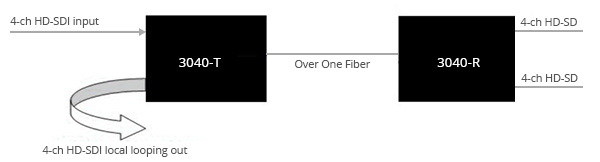

제품 연결 다이어그램
T: 광섬유 송신기 3. SDI-DATA: SDI 신호가 입력되면 켜집니다. 없을 때 꺼집니다. 485/232: 역방향 데이터 신호 출력이 있을 때 켜지고, 없을 때 꺼집니다. 4. 데이터 인터페이스: 역방향 데이터 출력(광 수신으로 전송된 데이터 전송용)
왼쪽: 데이터 출력의 양극 단자

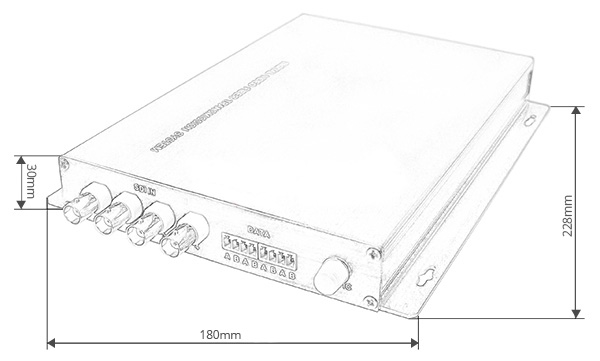

치수
|
| Interface Type | Stereo Audio | Fiber Type | Fiber Port | Data Port | Power Supply | Package | SNMP |
| 4 CH HD-SDI |
1-4 channel Forward 1-4 channel reverse 1-4 channel bidirectional |
Single-mode Simplex |
FC ST SC LC |
1-4channel Forward RS485/RS232/RS422 1-4 channel reverse RS485/RS232/RS422 1-4 channel bidirectional RS485/RS232/RS422 |
AC110~260V |
stand-alone 1U rack mount |
With Without |
메모:
1.오디오 및 날짜 포트: 독립형 장비의 경우 최대 4채널일 수 있으며, 1U 랙 마운트 패키징의 경우 8채널 이상에서 사용할 수 있습니다. 요구 사항이 있는 경우 [email protected]으로 이메일을 보내 문의해 주세요.
2.Fiber 포트: FC 및 ST를 사용할 수 있으며 SC/LC 커넥터의 경우 Fiber-Mart에서 커넥터 변환을 위한 해당 패치 케이블을 무료로 제공합니다.
3.1 U 랙 마운트: 표준은 4개의 슬롯입니다. Fiber-Mart는 일부 슬롯이 비어 있는 경우 무료로 댐보드를 제공합니다.
4.SNMP: 장비에 SNMP 기능이 있는 경우 크기가 변경되고 랙 카세트로 포장됩니다.
| Serial TV, BNC Input | Signal standard: SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI and Telecom/Datacom |
| rate(19.4Mb/s - 1.485Gb/s) | |
| Input number: 4 | |
| Reflection loss: >15DB | |
| Equilibrium: 0-150m @1.485Gb/s | |
| Connector: FC/PC（SC/PC optional） | |
| Optics | Channel: 1 |
| Type: single-mode (multimode optional) | |
| Wavelength: 1310nm /1550nm(depends on SFP transceiver) | |
| Trasmission distance (550m-120Km( depend on SFP transceiver)) | |
| Reflection loss: > 15dB | |
| Dithering: < 0.2UI | |
| Connector:LC/FC/PC (SC/PC optional) | |
| Serial TV, BNC output (EO/OE) | Output number:4 |
| Signal level: 800mV nominal | |
| Rise/fall time: 200ps indication | |
| Overshoot: < 10% amplitude | |
| Reflection loss: >15dB | |
| Dithering: < 0.2UI | |
| Connector: 75Ω BNC | |
| Analog audio | Input/output impedance: 600Ωequilibrium |
| Input/output interface: XLR | |
| Max. input/output level: +15 dBu | |
| Frequency Response: 20Hz-20KHz,±0.1dB | |
| SNR: > 85dB(A weighted) | |
| THD+N: < 0.01%@1KHz | |
| Crosstalk: < -90dB | |
| Data | Channel: 1 |
| Data format: RS-485/422/RS232 (full/half duplex) and support NRZ, RZI and Manchester | |
| Data rate: DC to 100 Kb/s | |
| Mode: Full/half duplex | |
| Connector: wire connecting terminal | |
| Power and environmental indication | Operating temperature: -45℃～＋50℃ |
| Pressure: 1A@12VDC | |
| Power: 12 W | |
| EMI/RFI: meet FCC Part 15 Class A, EU EMC standard | |
| Average time trouble-free: >100000 hours | |
| SDI video format supports | |
| 625/25PAL;525/29.97NTSC;525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
