링크 보호 카드
광섬유 보호를 위한 광 링크 보호 카드, SMF의 양방향 보호, 1RU 랙 섀시
링크 보호는 해당 인터페이스가 실패하더라도 특정 인터페이스를 통해 이웃 라우터나 스위치로 가는 트래픽이 이 라우터(스위치)에 계속 도달할 수 있도록 하는 데 도움이 됩니다. 인터페이스와 이 인터페이스를 통과하는 LSP에 대한 링크 보호가 구성된 경우 인터페이스가 실패할 경우 이 트래픽을 처리하는 백업 터널이 생성됩니다. 이를 통해 실패한 링크를 통과하는 LSP가 전송하는 모든 트래픽을 실패를 우회하여 다시 라우팅할 수 있습니다. 다시 라우팅 결정은 실패한 링크를 인터페이스하는 라우터에서 완전히 로컬로 제어합니다.
Fiber-Mart의 FM-OLP-C는 링크 보호 카드입니다. 제한된 환경에서 더 많은 용량 솔루션을 위해 FM-P-OTP800 시리즈 전송 플랫폼에 설치할 수 있습니다. 링크 보호 인터페이스가 실패하면 트래픽이 백업 터널로 빠르게 전환됩니다. 백업 터널은 다른 인터페이스와 경로를 사용하여 동일한 대상에 도달합니다. 사용되는 경로는 명시적으로 구성하거나 CSPF에 의존할 수 있습니다.
OLP는 쌍으로 사용해야 하며 백업 터널은 모니터링하는 LSP와 동일한 이그레스 인터페이스를 공유할 수 없습니다.
주요 특징
-
옵션에 대한 1:1, 1+1 및 1-1 보호
-
20ms 미만의 자동 전환 시간
-
링크 장애로부터 실시간 모니터링 링크
-
작업 채널 광 전력 표시 지원
-
이중 핫 중복 전원 공급 장치 및 핫 플러그 가능
-
사용자가 결정 임계값 광 스위칭 전력을 조정할 수 있음
-
SC/ST/FC/LC 커넥터에서 고속, 기가비트 및 10기가비트 이더넷 파이버 연결 지원
-
스위칭 임계값 전력 및 알람 임계값 전력은 LCD 화면 또는 네트워크 관리 액세스로 설정할 수 있음
-
수신 사이트의 주요 장비에는 자동, 강제 수동 및 원격 제어의 세 가지 스위칭 모드가 있음
-
뛰어난 방열 및 온도 적응성으로 설계되어 다양한 복잡한 환경에 적용할 수 있음
Front Panel Appearance
-
LCD 디스플레이 보드: 작업 모드, 현재 실행 중인 광 회선, 전송 장치의 광 전력 값, 역방향 조건 등과 같은 관련 정보 표시
-
RJ45 이더넷 인터페이스 이더넷 네트워크에 액세스하기 위한 RJ45 이더넷 인터페이스; 원격 관리; 원격 그래픽 창 관리 지원
-
-
Enter(Esc): LCD 메뉴에 로그인하고 로그아웃하는 버튼입니다. 메뉴를 종료하거나 확인하려면 누릅니다. 길게 누르면 메뉴를 종료하거나 설정을 취소합니다.
-
▲▼: 메뉴에서 매개변수를 위아래로 이동하거나 수정하는 데 사용합니다.
-
광 인터페이스 소개: 장치의 제어판에는 T1, R1, T2, R2, T3 및 R3의 6개 광 인터페이스가 있습니다.
-
-
패킷 광 전송 플랫폼용 링크 보호 카드
이 그림에서 FM-P-OTP800-4S 운송 플랫폼은 2개의 노드 보호 카드 FM-OLP-C와 1개의 제어 카드를 설치했습니다. 하나의 FM-OLP-C가 1개의 슬롯을 차지합니다.
서브랙의 유효 슬롯
a. FM-P-OTP800-2S에서 유효 슬롯은 슬롯 1과 슬롯 2입니다.
b. FM-P-OTP800-4S에서 유효 슬롯은 슬롯 2와 슬롯 4입니다.
c. FM-P-OTP800-11S에서 유효 슬롯은 슬롯 2와 슬롯 10입니다.
보호 그림

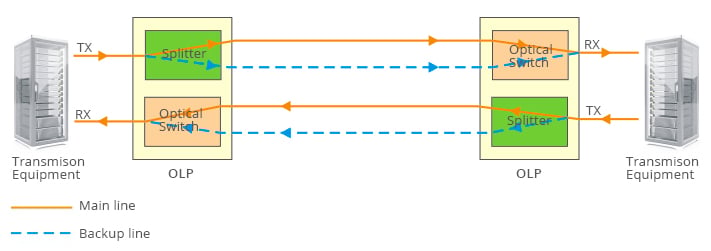

1+1 보호 작동에 기반한 링크 보호를 구현하는 방법의 예를 보여줍니다. 1+1 작동에서 스플리터 브리지는 Tx 신호를 두 라인(주 라인과 백업 라인)으로 보내고 2x1 선택기 스위치는 라인 중 하나에서 신호를 선택합니다. 기본 모드에서는 주 라인의 트래픽이 선택됩니다. 링크 장애가 발생하면 장애가 발생한 트래픽의 Rx 측 근처에 있는 선택기가 장애를 감지하고 전환하여 백업 라인에서 트래픽을 선택합니다.

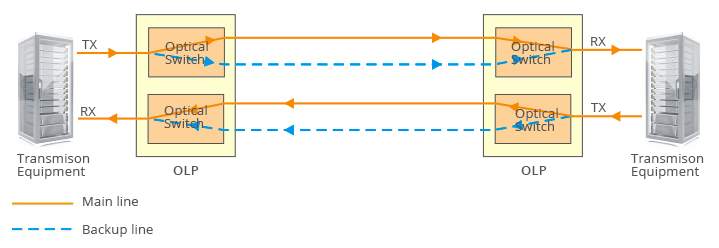

1:1 보호 작동에 기반한 링크 보호를 구현하는 방법의 예를 보여줍니다. 1:1 보호는 2x2 광 스위치 기술을 채택합니다. 두 전송 장비 간의 링크가 실패하면 트래픽은 링크 보호에 의해 생성된 백업 라인으로 빠르게 전환됩니다.
자세한 정보나 사용자 정의 요구 사항은 [email protected]으로 Fiber-Mart 영업팀에 문의하세요.
|
Performance |
Parameter |
|
WavelengthRange(unit: nm) |
1310±50nm & 1550±50nm |
|
MonitoringRangeofOpticalPower(unit: dBm) |
-35～+25(TX)
-50～+10(RS) |
|
InsertionLoss(unit; dB) |
1+1Protection |
Transmitter |
≤4.0dB |
|
Receiver |
≤1.5dB |
|
1:1Protection |
≤1.5dB |
|
BPBypassProtection |
≤1.5dB |
|
SRProtection |
≤1.5dB |
|
ReturnLoss(unit: dB) |
≥45dB |
|
Crosstalk(unit: dB) |
≥55dB |
|
OpticalPowerResolution(unit: dB) |
≤0.1dB |
|
OpticalPowerMeasurementAccuracy(unit: dB) |
≤0.5dB(＋25dBm～-40dBm)
≤1.0dB(-40dBm～-50dBm) |
|
WavelengthDependentLoss(unit: dB) |
≤0.25dB |
|
PolarizationDependentLoss(unit: dB) |
≤0.1dB |
|
SwitchingTime(unit: ms) |
1+1 protect ≤15ms
1:1 protect ≤20ms |
|
PDL(unit: dB) |
≤0.1 |
|
Maximum optical power load(unit: mW) |
300 |
