광섬유 감쇠기: 광 신호 전력 제어를 위한 핵심 구성 요소

광섬유 통신 분야에서는 신호 손실을 줄이고 전송 거리를 늘리는 데 중점을 두는 경우가 많습니다. 하지만 때로는 의도적으로 신호 전력을 줄여야 할 때가 있는데, 바로 이 부분에서 광섬유 감쇠기가 중요한 역할을 합니다.

에너지 집약적인 수동 광 부품인 광섬유 감쇠기는 빛을 흡수하는 물질을 포함하고 있습니다. 광섬유 감쇠기는 광 증폭기와 반대 기능을 수행하며, 광섬유 네트워크에서 광 신호의 전력을 줄이도록 특별히 설계되었습니다.

광섬유 감쇠기가 필요한 이유는 무엇입니까?

광 모듈에는 수신기 과부하 제한이 있습니다. 수신기에 도달하는 광 출력이 너무 높으면 광 모듈이 손상될 수 있습니다. 이를 방지하기 위해 광 감쇠기를 사용하여 광 출력을 능동적으로 감소시킵니다.

파장 분할 다중화(WDM) 시스템에서는 전력 분배 불균형으로 인한 전송 품질 저하를 방지하기 위해 각 채널의 광 전력 레벨을 균형 있게 조정해야 합니다. 광 감쇠기는 각 채널의 광 전력을 균일하게 조정하는 데 도움을 줍니다.

광섬유 감쇠기는 흡수, 반사, 확산, 산란, 편향, 회절, 분산 등 다양한 메커니즘을 통해 광 전력을 감소시킵니다. 광 통신 회선의 신호 전력을 정밀하게 제어하여 수신기에 도달하는 신호가 동적 범위 내에 유지되도록 하고, 포화를 방지하며, 신호 대 잡음비를 유지합니다.

광섬유 감쇠기는 어떻게 작동하나요?

광섬유 감쇠기는 여러 가지 원리에 따라 작동합니다.

• 조절 가능한 에어갭 기술

• 의도적인 섬유 정렬 불량

• 렌즈 어셈블리 구성

• 굽힘 손실의 사용

이러한 다양한 감쇠 방식은 사용 편의성, 파장 및 편광에 미치는 영향, 그리고 다중 모드 장치의 모드 의존성 측면에서 상당히 다릅니다. 감쇠기는 일반적으로 선글라스가 과도한 빛 에너지를 흡수하는 것처럼 빛을 흡수하는 방식으로 작동합니다.

이러한 감쇠기는 특정 파장 범위에서 작동하며 모든 빛 에너지를 균일하게 흡수합니다. 적절하게 설계된 감쇠기는 공기 간극에서 빛을 반사하거나 산란시키지 않아야 합니다. 이는 광섬유 시스템에서 원치 않는 역반사를 유발할 수 있습니다.

올바른 광섬유 감쇠기를 선택하는 방법은?

적절한 광섬유 감쇠기를 선택하려면 다음과 같은 주요 요소를 신중하게 고려해야 합니다.

감쇠 수준 및 유형 요구 사항 결정

• 고정 감쇠기 : 미리 정해진 감쇠 수준(예: 1dB, 5dB, 10dB, 15dB)을 제공합니다. 저렴한 비용과 높은 안정성을 특징으로 하여 지속적인 신호 감쇠가 필요한 애플리케이션에 이상적입니다. 널리 구축된 통신망, FTTH(Fiber to the Home) 시스템, 또는 특정 링크 세그먼트에서 알려진 손실 보상 등이 그 예입니다.

• 가변 감쇠기 : 감쇠 레벨을 수동 또는 소프트웨어를 통해 지속적으로 조절할 수 있습니다. 이는 동적 실험실 테스트, 네트워크 문제 해결 및 최적화, 장비 성능 평가, 그리고 신호 레벨 조정이 빈번하게 필요한 연구 개발에 더욱 뛰어난 유연성을 제공합니다.

광학 사양에 집중

• 작동 파장 및 평탄도 : 감쇠기의 감쇠 값은 파장에 따라 달라질 수 있습니다. 시스템의 작동 파장(예: 850nm, 1310nm, 1550nm 또는 CWDM/DWDM 대역)에 맞는 감쇠기를 선택하는 것이 중요합니다. 다중 파장 시스템에서는 모든 채널에서 균일한 감쇠를 보장하기 위해 평탄도에 유의해야 합니다.
• 감쇠 정확도 및 안정성 : 고정밀 감쇠기(일반적으로 ±0.5dB 이내 편차)는 측정 및 정밀 시스템에 필수적인 정밀 신호 제어를 제공합니다. 우수한 온도 안정성(예: -40°C ~ 75°C의 넓은 온도 범위에서 감쇠 드리프트 최소화)은 다양한 환경 조건에서 안정적인 작동을 보장합니다.
• 반사 손실 : 높은 반사 손실은 감쇠기가 광 신호의 매우 적은 양을 광원으로 반사한다는 것을 의미합니다. 이는 고속, 고속 데이터 전송 시스템에서 특히 중요한데, 과도한 역반사는 레이저 작동을 방해하고 잡음을 발생시킬 수 있기 때문입니다. 더 높은 반사 손실을 얻기 위해 일반적으로 APC(Angled Physical Contact) 단면을 가진 감쇠기가 선택됩니다.

기계적 및 커넥터 속성 고려

• 인터페이스 유형 : 호환성을 보장하기 위해 시스템에 있는 광섬유 커넥터 유형에 따라 감쇠기 인터페이스를 선택하십시오. 일반적인 인터페이스 유형은 다음과 같습니다.

• 인라인 및 커넥터 스타일:

• 인라인 : 각 끝에 플러그 커넥터(예: LC/LC)가 있으며, 어댑터를 통해 링크에 직렬로 연결됩니다. 안정적인 설치를 제공하며 영구 사용에 적합합니다.

• 커넥터 스타일 : 수-암 디자인(예: LC 수 커넥터 - LC 암 커넥터). 장치의 광 인터페이스 또는 패치 코드 커넥터에 직접 연결하여 빠른 구축과 유연한 구성을 제공합니다.

파워 핸들링 및 신뢰성

• 최대 입력 광 전력 : 선택한 감쇠기가 시스템의 최대 광 전력을 처리할 수 있는지 확인하십시오. 그렇지 않으면 부품이 영구적으로 손상될 수 있습니다. 특히 광 증폭기(EDFA)와 연결할 때는 주의하십시오.

• 신뢰성 및 수명 : 금속 하우징 감쇠기는 일반적으로 방열성과 기계적 강도가 우수하여 특히 고출력 또는 혹독한 작동 조건에서 더욱 신뢰성이 높습니다. 가변 감쇠기의 경우, 기계적 부품의 내구성과 반복성도 고려해야 합니다.

광섬유 감쇠기의 종류와 응용 분야

광섬유 감쇠기는 다양한 유형으로 제공되며, 작동 원리와 적용 분야가 다릅니다.

감쇠 원리에 따른 분류

• 흡수형 감쇠기 : 특정 이온(예: 니켈)으로 도핑된 물질을 사용하여 빛 에너지를 흡수하고 열로 변환하여 감쇠를 제공합니다. 이 방식은 고정형 감쇠기에 널리 사용되며 안정적이고 신뢰할 수 있는 성능을 제공합니다.

• 반사형 감쇠기 : 광 경로에 각진 표면이나 유전체 필름을 사용하여 광 신호의 일부를 흡수하는 대신 반사합니다. 이 유형은 고정밀 교정이 필요한 응용 분야에서 자주 사용됩니다.

• 산란/회절 감쇠기 : 미세 굴곡이나 도핑된 입자를 사용하여 빛을 산란, 회절 또는 모드 결합시켜 전력 손실을 유발합니다. 이 방식은 특히 다중 모드 광섬유 시스템에 적합합니다.

감쇠 조정 방법에 따른 분류

• 고정 감쇠기:

  • 특징: 변경 불가능한 사전 설정된 감쇠값 제공. 심플한 디자인, 컴팩트한 크기, 비용 효율적이며 높은 안정성.

  • 응용 분야: 광섬유 통신 시스템에서 수신 전력의 고정 감쇠, 광섬유 네트워크 테스트 장비 교정, LAN 및 CATV 시스템의 전력 균형 조정, 광 장비 인터페이스 보호에 널리 사용됩니다.

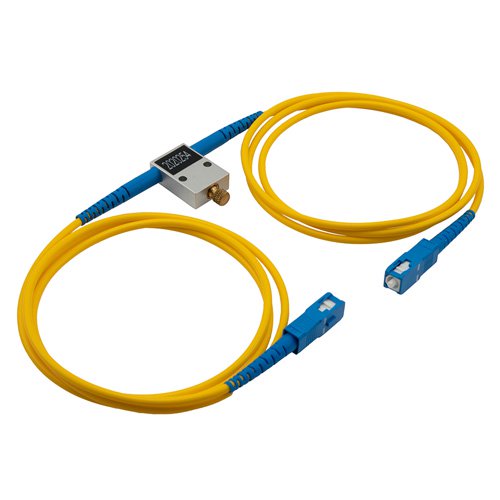

• 가변 광 감쇠기(VOA):

  • 특징: 감쇠량을 연속적으로 또는 단계적으로 조절할 수 있습니다. 수동 조절 모델(기계식 손잡이)과 전기 조절 모델(전류 또는 전압으로 제어되며 원격으로 쉽게 자동화 가능)이 있습니다.

  • 응용 분야: 주로 광소자 테스트, 광통신 시스템의 동적 이득 평준화, DWDM(Dense Wavelength Division Multiplexing) 시스템의 채널 전력 밸런싱, 시스템 성능 평가, 정밀한 광 전력 제어가 필요한 과학 연구에 사용됩니다.

폼 팩터 및 인터페이스 스타일별 분류

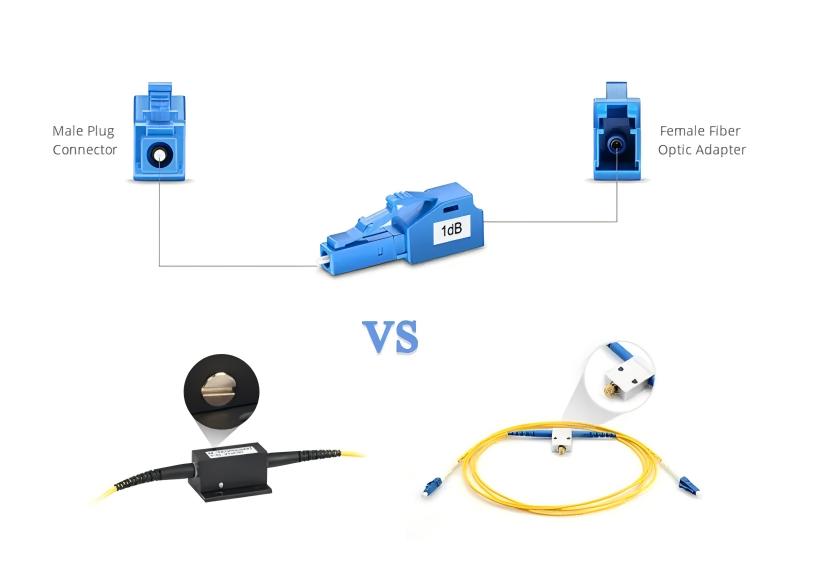

• 커넥터 스타일 감쇠기:

  • 수컷 커넥터 1개와 암컷 커넥터 1개가 있는 "어댑터"와 유사하거나 양쪽 끝에 암컷 커넥터가 있는 벌크헤드 디자인과 유사합니다.

  • 장점: 연결이 쉽고, 유연성이 뛰어나며, 편리하며, 접합이 필요 없습니다.

  • 용도: 임시 테스트, 장비 인터페이스의 전력 조정, 네트워크 유지 관리 중 감쇠를 빠르게 도입하는 데 이상적입니다.

• 인라인 감쇠기:

  • 양쪽 끝에 고정된 플러그 커넥터가 있는 광섬유 패치 코드처럼 보이며, 어댑터를 통해 링크에 연결되거나 광섬유 링크에 연결할 수 있는 구성 요소로 직접 설계되었습니다.

  • 장점: 안정적인 성능, 낮은 반사 손실, 더욱 안정적인 연결.

  • 적용 분야: 통신 장비 내부, 광 네트워크 장치(ONU) 앞, 광섬유 케이블 회선과의 직접 접속 등 영구 설치에 더욱 적합합니다.

작동 모드별로 분류됨

• 단일 모드 광섬유 감쇠기: 단일 모드 광섬유용으로 특별히 설계되었으며 기본 모드를 감쇠하도록 설계되었습니다. 성능 매개변수는 1310nm 및 1550nm와 같은 단일 모드 통신 범위에 최적화되어 있습니다. 가장 일반적인 유형입니다.

• 멀티모드 광섬유 감쇠기: 멀티모드 광섬유(예: OM1/OM2/OM3/OM4)용으로 특별히 설계되었습니다. 모드 분포가 감쇠값에 미치는 영향을 고려해야 합니다. 일반적으로 850nm 또는 1310nm 파장의 멀티모드 시스템에 사용됩니다.

광 네트워크에서 광섬유 감쇠기의 주요 응용 분야

광섬유 감쇠기는 크기가 작음에도 불구하고 현대 광 네트워크의 다양한 수준에서 필수적인 역할을 합니다.

과부하로부터 수신기 보호

광 수신기(예: 광 모듈)는 최대 허용 입력 광 전력을 갖습니다. 입력 전력이 지나치게 높으면 수신기가 포화되거나 영구적으로 손상될 수 있습니다. 광섬유 감쇠기는 송신기와 수신기 사이에 자주 사용되어 신호 전력을 수신기의 선형 작동 범위 내로 줄여 정확한 신호 해석과 장비의 장기적 안정적 작동을 보장합니다. 이것이 광섬유 감쇠기의 가장 기본적이고 중요한 응용 분야입니다.

광 전력 균형 조정, 시스템 성능 최적화

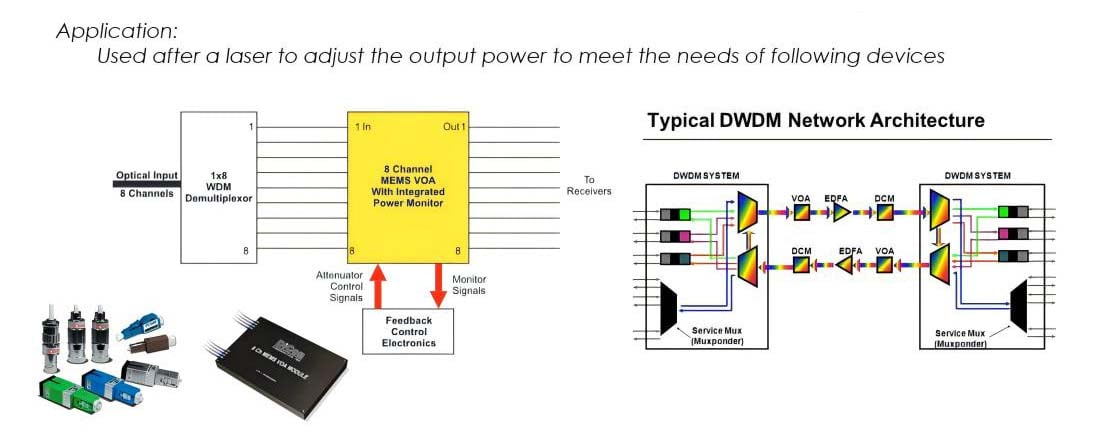

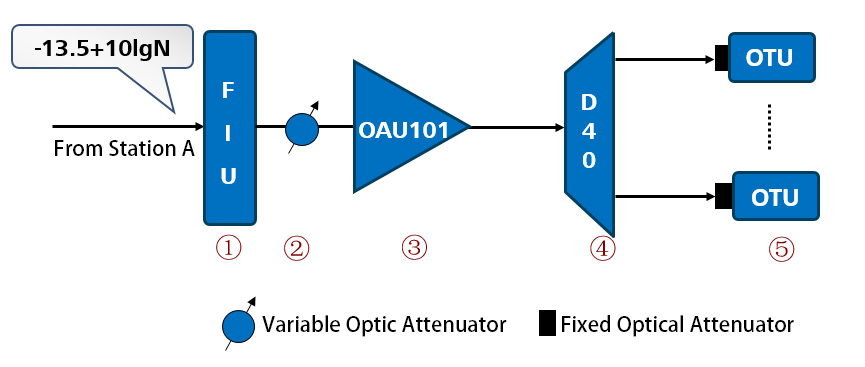

• DWDM/CWDM 시스템에서는 서로 다른 파장의 광 신호가 광섬유와 광 증폭기를 통해 전송된 후 전력 레벨이 달라질 수 있습니다. 이러한 전력 불균형은 전체 시스템 성능을 저하시킬 수 있습니다. 과도한 전력을 사용하는 채널에 적절한 감쇠기를 설치하면 모든 채널의 전력을 평준화하여 시스템의 신호 대 잡음비와 전송 품질을 향상시킬 수 있습니다.

• FTTH(Fiber to the Home) 네트워크에서는 광 회선 단말(OLT)에서 각 광 네트워크 장치(ONU)까지의 전송 거리가 다르기 때문에 각 사용자에게 도달하는 신호 전력이 다를 수 있습니다. OLT에 더 가까운 ONU 앞에 감쇠기를 설치하면 모든 사용자에게 수신되는 광 전력의 균형을 맞춰 일관된 서비스 품질(QoS)을 보장할 수 있습니다.

시뮬레이션, 테스트 및 측정

실험실이나 네트워크 유지관리 작업 중에 엔지니어는 종종 다양한 실제 상황에서 신호 손실을 시뮬레이션해야 합니다.

• 시스템 전력 예산 테스트: 감쇠기를 추가하여 링크 손실을 점진적으로 증가시킴으로써 시스템의 최대 허용 손실 값(전력 예산)을 테스트하고 네트워크 안정성을 평가할 수 있습니다.

• 장비 성능 평가: 광 트랜시버 모듈의 수신 감도와 과부하 지점을 테스트하려면 가변 감쇠기를 사용하여 입력 전력을 정밀하게 제어해야 합니다.

• 시뮬레이션 및 오류 진단: 감쇠기를 사용하여 링크 손실 증가를 시뮬레이션하면 시스템의 잠재적 오류를 식별하고 성능이 저하된 조건에서 네트워크 동작을 검증하는 데 도움이 될 수 있습니다.

광 증폭기 작동 상태 최적화

광 증폭기(예: EDFA)는 최적의 입력 전력 범위를 갖습니다. 입력 전력이 너무 낮으면 신호대잡음비가 저하되고, 입력 전력이 너무 높으면 비선형 효과(예: 4파장 혼합, 유도 브릴루앙 산란(SBS))가 발생하여 신호가 손상될 수 있습니다. 감쇠기를 사용하면 광 증폭기로 들어오는 신호 전력을 최적의 범위로 조정하여 전체 증폭 경로의 성능을 최적화할 수 있습니다.

반사 간섭 감소, 신호 무결성 향상

일부 고성능 감쇠기(특히 APC 단면을 가진 감쇠기)는 매우 높은 반사 손실을 제공하여 반사광을 매우 낮은 수준으로 최소화합니다. 반사에 민감한 시스템에서 이러한 감쇠기를 사용하면 신호 무결성을 유지하는 데 도움이 됩니다.
