광섬유 패치 케이블: 새 것부터 전문가용까지

하이퍼스케일 데이터 소비, 양자 컴퓨팅, 그리고 글로벌 연결로 정의되는 시대에 광섬유 패치 케이블은 기술 발전의 숨겨진 동력으로 부상하고 있습니다. 실험실 광학보다 순수하고 사람 머리카락보다 얇은 유리 가닥으로 이루어진 이 정밀하게 설계된 광 고속도로는 현대 네트워크 전반의 서버, 스위치, 라우터를 연결하는 중요한 연결 조직을 형성합니다. 전자기 간섭과 신호 저하로 제약받는 기존 구리 시스템과 달리, 광섬유는 거의 빛의 속도로 대륙을 가로질러 데이터를 전송하며 지연 시간은 거의 0에 가깝습니다. 이 가이드는 광섬유 패치 기술의 다차원적 측면을 탐구하며, 통신 전문가, 데이터 센터 엔지니어, 그리고 인프라 설계자에게 기초 지식과 고급 통찰력을 제공합니다.

광물리학 및 재료 혁신

양자 수준에서 광섬유 패치 케이블은 전반사(Total Internal Reflection)를 통해 작동합니다. 즉, 초고순도 실리카 유리 코어(직경: 9μm 단일 모드 / 50~62.5μm 다중 모드) 내에 갇힌 광 펄스가 독점 클래딩 소재로 둘러싸여 있습니다. 현대 제조 방식은 변형 화학 기상 증착(MCVD)을 활용하여 ±0.0002% 이내의 굴절률 정밀도를 달성하는 반면, 굽힘에 둔감한 광섬유(ITU-T G.657.A1/B2 표준)는 나노구조 트렌칭을 활용하여 기존 모델 대비 매크로 굽힘 손실을 85%까지 줄입니다. 방호형(Armored) 케이블은 4,000N/cm² 이상의 압축 저항이 요구되는 산업 환경에서 기계적 복원력을 높이기 위해 주름진 스테인리스강 또는 유전체 아라미드 원사(예: DuPont™ Kevlar®)를 사용합니다.

광섬유 패치 케이블

광섬유 패치 케이블 은 초고순도 유리 또는 플라스틱 광섬유를 통해 데이터를 빛의 펄스 형태로 전송하도록 설계된 짧고 유연한 커넥터 종단 광케이블입니다. 이러한 케이블은 스위치, 라우터, 서버와 같은 네트워크 장치 간의 중요한 상호 연결 솔루션으로 사용되어 고속 저지연 통신을 가능하게 합니다.

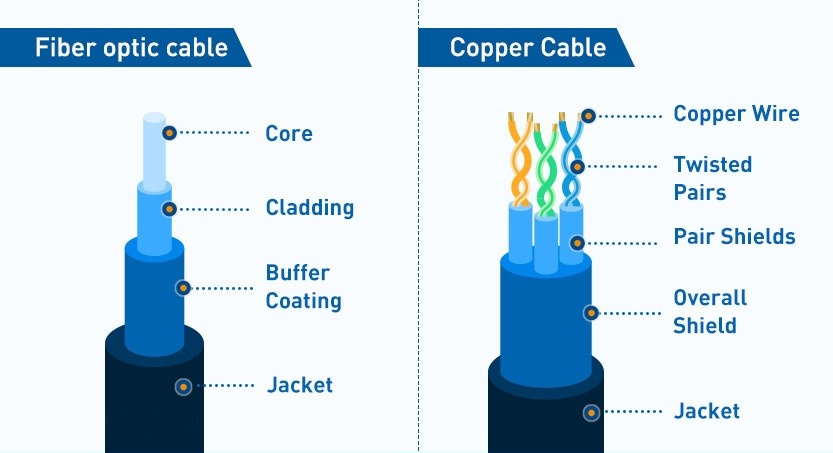

핵심 구조 및 기능:

1. 광 가이드 코어: 미세한 유리 가닥(단일 모드의 경우 9μm, 다중 모드의 경우 50~62.5μm)이 빛의 도파관 역할을 합니다.

2. 다중 보호: 클래딩은 빠져나가는 빛을 중심부로 반사하고, 케블라® 강도 부재와 LSZH 재킷은 물리적 스트레스와 화재로부터 보호합니다.

3. 커넥터: 정밀 페룰(LC, SC, MTP)은 마이크론 수준의 정확도로 파이버를 끝에서 끝까지 정렬하여 신호 손실을 최소화합니다.

그들이 현대 네트워크를 지배하는 이유:

1. 속도 및 거리: 단일 모드는 120km, 다중 모드는 150m까지 100G의 데이터를 전송합니다.

2. EMI 면역성: 전자파 간섭에 대한 면역성이 있어 산업/의료 환경에서 매우 중요합니다.

3. 효율성: 포트당 구리보다 75% 적은 전력을 소모하여 데이터 센터 냉각 부하를 줄입니다.

범용 응용 프로그램:

400G 스파인 링크에 MTP 트렁크를 사용하는 하이퍼스케일 데이터 센터와 굽힘에 민감한 광섬유를 사용하는 5G 프런트홀 네트워크부터 방호 케이블에 의존하는 열악한 산업 현장에 이르기까지, 광섬유 패치 케이블은 미래 지향적이며 적응적인 연결을 제공합니다. 양자 암호화 및 멀티코어 광섬유와 같은 신기술의 등장으로 글로벌 디지털 인프라의 보이지 않는 백본으로서의 역할이 계속 확대되고 있습니다.

본질적으로, 빛이 이동하면 데이터도 따라갑니다. 안정적으로, 빛의 속도로, 손상 없이 말이죠.

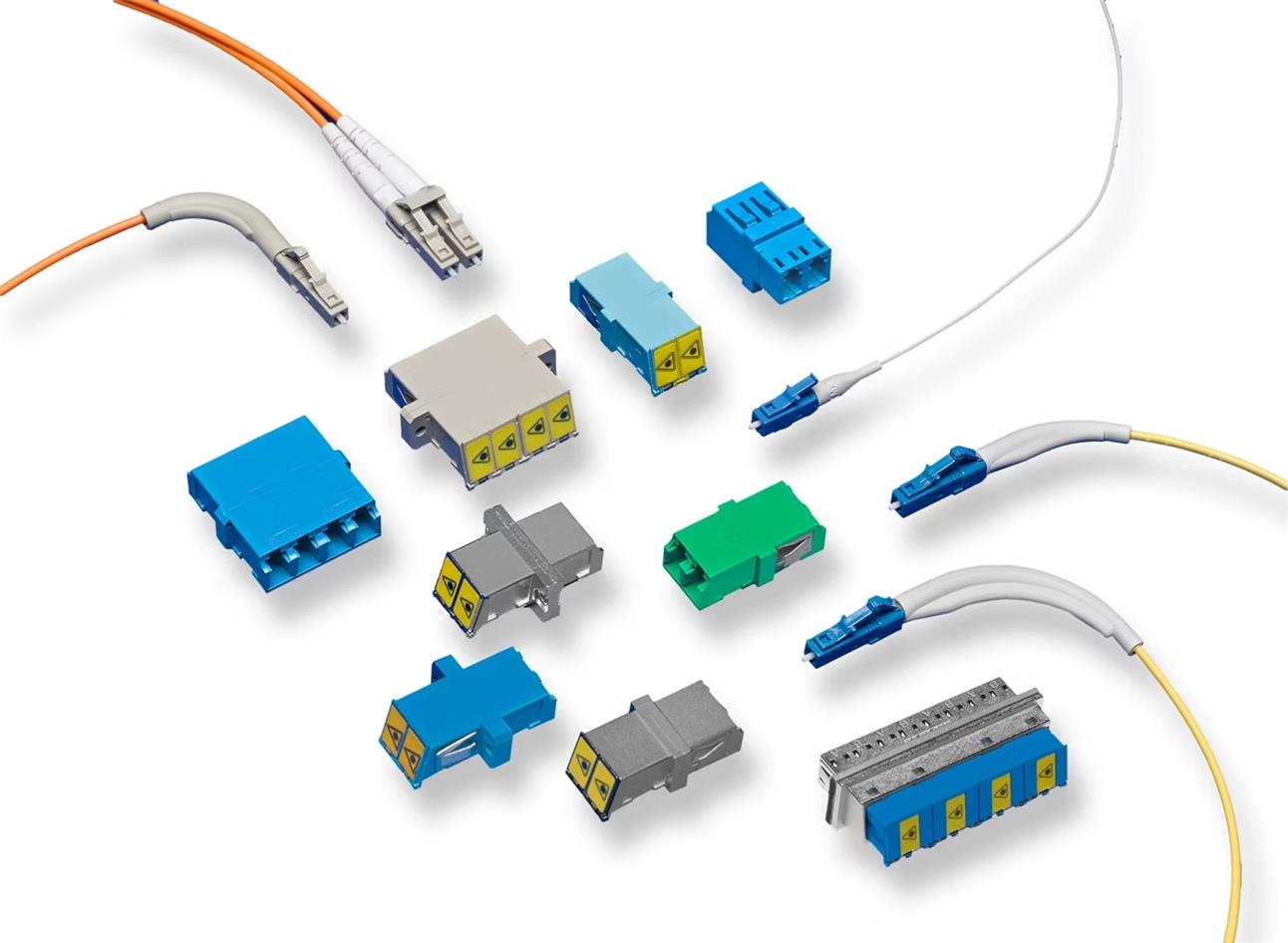

커넥터 생태계 및 신호 무결성

광섬유  커넥터 는 네트워크 구성 요소 간의 효율적인 광 신호 전송을 위해 광섬유 끝단을 기계적으로 정렬하고 고정하는 정밀 엔지니어링 인터페이스입니다. 마이크론 단위의 정밀성을 갖춘 세라믹 또는 폴리머 페룰을 사용하여 삽입 손실(일반적으로 <0.3dB)을 최소화하고, 산업 표준인 8° 각도의 APC 설계와 같은 특수 폴리싱 지오메트리를 사용하여 RF에 민감한 애플리케이션의 역반사를 -65dB 미만으로 억제합니다. 이러한 커넥터는 표준화된 폼 팩터(예: 고밀도 데이터 센터용 LC, 통신용 SC, 병렬 400G 광 케이블용 MTP)를 통해 글로벌 인프라 전반에 걸쳐 중요한 상호 운용성을 제공합니다. 또한, 특수 설계된 커넥터는 IP67 등급 밀봉을 통해 산업용 진동, 열 사이클링(-45°C ~ +85°C) 및 오염을 견뎌내므로, 하이퍼스케일 클라우드 백본부터 5G 프런트홀 네트워크까지 모든 것을 완벽하게 지원하는 필수적인 광자 핸드셰이크입니다.

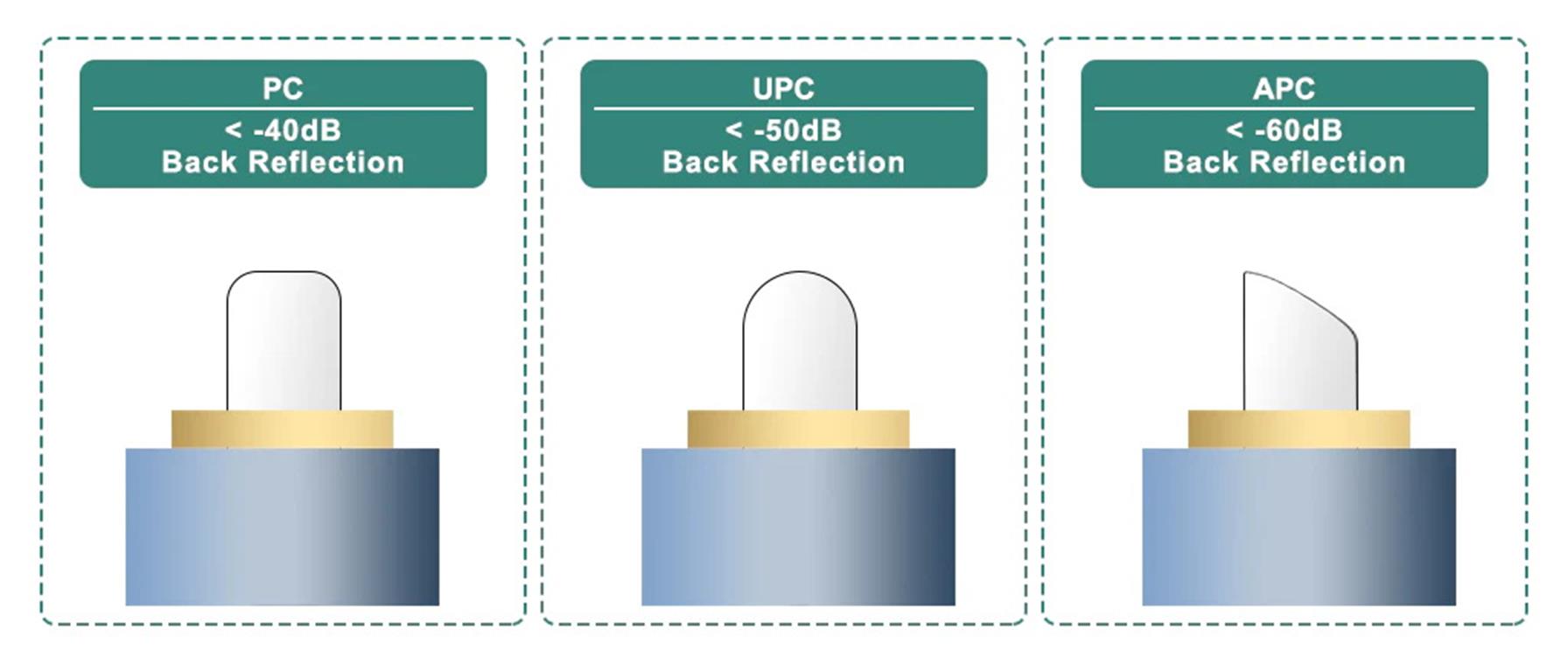

폴란드어 유형 :

UPC(파란색): 이더넷 표준(≥50dB 반사 손실)

APC(녹색): 역반사를 제거하기 위해 RF 비디오(≥65dB 반사 손실)에 필수적입니다.

장치 간의 광자 핸드셰이크에는 커넥터 페룰 형상과 단면 광택 토폴로지에 따라 결정되는 마이크론 단위 정렬 허용 오차가 필요합니다.

1. LC(Lucent Connector): 1.25mm 페룰을 사용하여 고밀도 환경을 지배하며 1U 패널당 최대 144개 포트 지원

2. APC(Angled Physical Contact): 8° 광택 지르코니아 페룰은 <-65dB 반사 손실을 달성하여 RF 비디오 및 PON 네트워크에서 역반사를 제거합니다.

3. MTP/MPO-24: 12개 파이버 행을 통해 400G-SR8 병렬 광을 지원하는 다중 파이버 어레이 커넥터

업계 표준 UPC(Ultra Physical Contact)부터 초고성능 EP(Extended Polish)에 이르기까지 중요한 연마 방법은 삽입 손실 예산에 직접적인 영향을 미칩니다. IEC 61300-3-35 표준에 따른 제3자 검증을 통해 표면 거칠기가 RMS 기준 20nm 미만일 때 최적의 성능을 확인했습니다.

광섬유 커넥터는 신호 무결성에 필수적인 마이크론 단위의 정밀 광학 정렬을 가능하게 합니다. LC 듀플렉스는 고밀도 데이터 센터(≤0.3dB 삽입 손실)에서 널리 사용되고, SC-APC의 8° 연마는 CATV/GPON 네트워크(≥65dB 반사 손실)에서 역반사를 제거하고, MTP/MPO 어레이는 400G-SR8용 병렬 광학을 지원합니다. 성능은 커넥터 페룰 형상, 연마 유형(표준 이더넷용 UPC vs. RF 민감 애플리케이션용 APC), 그리고 IEC 61300-3-35 표면 거칠기 표준(<20nm RMS) 준수 여부에 따라 결정되며, 최적의 광 전송을 보장하는 동시에 삽입 손실과 반사율을 완화합니다.

배포 모범 사례 및 성능 검증

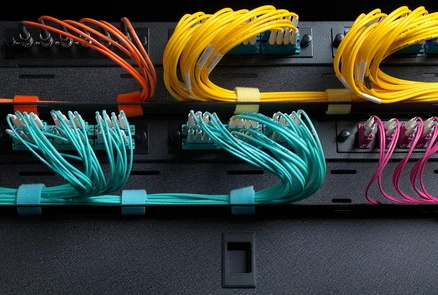

굽힘 관리 및 인장 하중

광섬유 취급의 기본 공리인 빛은 곡률을 싫어합니다. 따라서 최소 굽힘 반경을 엄격히 준수해야 합니다.

1. 정적 설치: ≥15× 케이블 직경

2. 동적 적용: 지속 장력 ​​≤100N의 직경 ≥20배
3. 굽힘 최적화 케이블(예: OFNP 등급 Corning® ClearCurve®)은 추가 손실 0.1dB/km를 초과하지 않고 랙 내부 라우팅을 위해 반경을 최대 5mm까지 허용합니다.

오염 완화

업계 연구에 따르면 광섬유 연결 장애의 85%가 미립자 오염으로 인해 발생합니다. 동급 최고의 유지 관리 프로토콜에는 다음이 필요합니다.

1. 자동화된 IEC-61300-3-35 규격 준수 검사 프로브

2. 잔류물이 없는 세척액(이소프로필 알코올 대체품)

3. IP67 환경 등급의 밀폐형 격벽 씰

지속 가능성 및 총 소유 비용 분석

에너지 효율 지표

광 인프라는 데이터 센터 경제를 근본적으로 변화시킵니다.

출처: Uptime Institute 2023 글로벌 데이터 센터 설문 조사

Equinix와 같은 하이퍼스케일 사업자는 광섬유를 주로 사용하는 시설에서 PUE(전력 사용 효율성)가 31% 낮다고 보고했으며, 순환 경제 이니셔티브를 통해 현재 용매 기반 분리를 통해 케이블 재킷 소재의 90% 이상을 회수하고 있습니다.

새로운 프런티어와 전략적 구현

차세대 애플리케이션

1. 양자 키 분배(QKD): 초저손실 광섬유를 통한 단일 광자 전송(<0.16dB/km)

2. 멀티코어 파이버: 19코어 프로토타입을 사용한 공간 분할 다중화로 305Tbps 처리량 달성

3. 전술 배치: 궤도 데이터 링크를 위한 100kGy 선량을 견딜 수 있는 방사선 강화 케이블

구현 프레임워크

1. 광섬유 선택: 2km 이상 주행 시 OS2 단일 모드 / 500m 미만 주행 시 OM5 광대역 및 다중 모드 100G-SWDM4

2. 극성 관리: 병렬 광 채널에 대한 TIA-568.0-D 호환 방법(방법 A/B/C)

3. 인증: ANSI/TIA-526-14-C에 따른 OTDR 검증 (종단간 손실 <0.25dB)

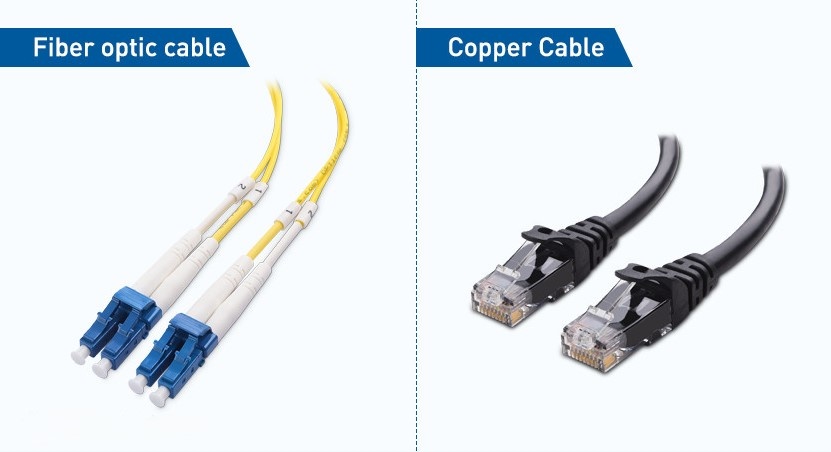

광섬유 대 구리: 성능 벤치마킹

광섬유는 속도, 도달 범위, 효율성 면에서 구리를 압도하며, 120km에서 최대 400Gbps 이상의 속도를 제공합니다(구리는 100m당 10Gbps 제한). 동시에 전력 소모는 75% 적고 전자기 간섭은 제거합니다. 구리는 단거리 PoE(Power over Ethernet) 애플리케이션에서 비용 측면에서 우위를 점하지만, 광섬유는 뛰어난 확장성과 낮은 냉각 비용으로 미래 지향적인 데이터 센터, 5G 네트워크, 고대역폭 인프라에 최적의 선택입니다.

애플리케이션별 배포 모델

1. 데이터 센터

리프-스파인 아키텍처: 100G 스파인 링크를 위한 OM4/OM5 MTP 트렁크.

전력 효율성: 광 포트는 10G에서 구리가 2W를 소모하는 반면, 광 포트는 0.5W를 소모하여 열 부하를 74%까지 줄입니다.

2. 통신

FTTx 네트워크 : 마지막 마일 드롭 케이블을 위한 SC-APC 커넥터가 있는 G.657 SMF.

5G 프런트홀: ≤0.1dB/km 손실 허용 범위를 갖는 DU/CU 장치 간 25G SMF 링크.

3. 산업 및 혹독한 환경

장갑 케이블: 스테인리스 스틸 재킷은 4,000 N/cm² 압축과 설치류 노출을 견딥니다.

온도 회복력: 야외 식물의 경우 -45°C ~ +85°C의 작동 범위입니다.

4. 고밀도 백본

288코어 케이블: 28.8Tbps의 총 용량을 위한 레이어 스트랜딩 설계; 인터넷 교환 허브에 사용됨.

앞으로 세 가지 필수 과제가 핵심입니다. 광섬유 에너지 전환(100G 포트당 0.5W 미만)은 데이터 센터의 전력 사용 효율(PUE)을 31% 절감하여 전 세계 탄소 중립을 지원합니다. 양자 기술에 대응 가능한 스트랜드(손실률 0.16dB/km 미만)는 해킹 불가능한 양자 키 분배를 가능하게 합니다. 또한 LSZH 재킷과 용매 기반 재활용(90% 이상 회수)을 통한 지속 가능한 혁신은 순환 경제에 부합합니다. 엣지 컴퓨팅이 지연 시간 허용 범위를 마이크로초 단위로 줄이고 전 세계 IP 트래픽이 매년 30%씩 증가함에 따라, 광 인프라만이 필요한 확장성, EMI 내성, 그리고 적응형 정밀성을 제공합니다. 5년간 바닷물에 잠긴 후에도 광섬유 고장이 전혀 발생하지 않은 마이크로소프트의 프로젝트 나틱(Project Natick)은 이 매체의 탁월한 안정성을 잘 보여줍니다.

커넥터 마이크론 단위 정렬부터 손실 예산 엔지니어링까지, 광섬유 기술을 완벽하게 숙달하는 것은 이제 경쟁력 있고 지속 가능한 네트워크 구축의 대명사가 되었습니다. 광섬유 기술의 잠재력을 최대한 활용하는 사람들이 빛의 펄스가 문명의 미래를 조용히 이끌어갈 6세대 연결 혁명을 주도할 것입니다.

결론

인공지능 워크로드가 매년 35%씩 증가하고(Dell'Oro Group, 2024년) 지연 시간이 나노초 수준으로 낮아짐에 따라, 광섬유 패치 케이블은 단순한 지원 요소에서 전략적 인프라 자산으로 전환되고 있습니다. 탁월한 대역폭 확장성, 전자기 내성, 그리고 열역학적 효율성은 광 연결을 6세대 네트워크의 절대적인 기반으로 자리매김합니다. 마이크로벤드 물리학부터 커넥터 트라이볼로지에 이르기까지, 이 가이드에 설명된 원칙들을 숙지함으로써 네트워크 설계자는 지속가능성 확보라는 필수 과제를 달성하는 동시에 중요 인프라의 미래를 보장할 수 있습니다.

파이버마트 는 통신, 기업 및 데이터 센터 시장을 위한  엔드 투 엔드 광섬유 솔루션을 제공합니다. 파이버마트의 포트폴리오는 트랜시버, 케이블링 서브시스템, 네트워크 구성 요소로 구성되어 있으며, 성능, 지속가능성, 그리고 비용 효율성을 중시합니다. 파이버마트는 고객에게 원격 솔루션 다이어그램, 기술 지원 , 그리고 현장 문제 해결 서비스를 제공하기 위해 광통신 기술 및 솔루션에 대한 투자를 지속적으로 확대할 것입니다  . 이는 수명 주기를 포함하여 1년 안에 달성될 것입니다.

업계 통찰력 : Microsoft의 Project Natick 잠수 데이터 센터는 해수에서 5년간 운용한 후에도 광섬유 고장률이 0%로 나타나 극한 환경에서도 광학적 안정성이 입증되었습니다.

광섬유 패치 케이블 FAQ

Q1: 파란색 케이블과 노란색 케이블의 차이점은 무엇인가요?

A: 색상은 섬유 유형을 알려주는 빠른 방법입니다.

노란색(또는 때로는 파란색) 케이블은 일반적으로 단일 모드입니다. 건물 간이나 도시 간처럼 장거리 전송에 적합합니다.

주황색, 청록색, 보라색 케이블은 일반적으로 멀티모드입니다. 건물이나 데이터 센터 내에서 단거리 전송에 적합합니다. 청록색(OM4/OM5) 케이블은 고속 전송에 적합합니다.

Q2: "LC"와 "SC"라는 표현이 계속 들리는데, 어떤 표현을 사용해야 할까요?

A: 장비와 공간에 따라 달라집니다.

LC 커넥터는 작고 정사각형이며 작은 탭이 있습니다. 네트워크 스위치처럼 좁은 공간에 많은 포트를 설치해야 하는 고밀도 공간에 적합합니다.

SC 커넥터는 약간 더 크고 정사각형이며, 푸시풀 래치를 가지고 있습니다. 매우 흔하고 견고하며, 구형 장비나 범용 패치에서 흔히 볼 수 있습니다.
대부분의 경우, 장비에 있는 커넥터와 맞춰 끼우면 됩니다.

질문 3: 인터넷 속도가 느린데, 누군가 패치 케이블 불량일 수도 있다고 하더군요. 정말 그럴 수 있을까요?

A: 물론입니다. 손상되거나 더러워진 패치 케이블은 네트워크 문제의 매우 흔한 원인입니다. 케이블 끝이 더럽거나 꼬이면 신호 손실이 발생하여 속도 저하 또는 연결 끊김 현상이 발생할 수 있습니다. 문제 해결 시에는 항상 패치 케이블을 먼저 확인하세요!

Q4: 이 케이블은 얼마나 조심해야 하나요? 튼튼해 보이는데요.

A: 케이블 자체는 튼튼하지만 끝부분은 매우 민감합니다. 가장 중요한 규칙은 커넥터의 반짝이는 끝부분을 절대 만지지 않는 것입니다! 피부의 기름이 신호 전달을 방해할 수 있습니다. 케이블을 연결하지 않을 때는 항상 보호 캡을 씌워 두세요.

Q5: 왜 어떤 것은 녹색이고 어떤 것은 파란색인가요?

A: 이것은 커넥터 끝부분의 광택을 말합니다.

파란색(UPC): 일반 광택제. 인터넷, 전화, 비디오 등 거의 모든 용도에 적합합니다.

녹색(APC): 특수 각도로 연마한 제품입니다. TV용 광섬유(FiOS 등)처럼 신호 반사에 매우 민감한 서비스에 사용됩니다. 녹색 커넥터를 파란색 포트에 억지로 꽂거나 그 반대로 억지로 꽂으면 둘 다 파손될 수 있습니다.

Q6: 필요한 길이에 맞춰 패치 케이블을 직접 만들 수 있나요?

A: 기술적으로는 가능하지만, 고가의 도구(절단기, 스플라이서, 연마기)가 필요한 특수 기술입니다. 99%의 개인과 기업에게는 필요한 길이의 기성 케이블을 구매하는 것이 훨씬 저렴하고 빠르며 안정적입니다. 완벽한 성능을 위해 공장에서 종단 처리됩니다.

질문 7: "플레넘 등급"이란 무슨 뜻이고, 꼭 필요한가요?

A: 이것은 화재 안전 등급입니다.

플레넘 등급(OFNP): 연소 시 유독 연기를 방출하지 않는 특수 재킷을 사용합니다. 천장 높이가 낮거나 공기 흐름이 필요한 이중 바닥 아래 등 공기 조절 공간에서는 반드시 이 제품을 사용해야 합니다.

라이저 정격(OFNR): 표준 재킷. 층간 수직 배관(라이저)에는 사용할 수 있지만, 공기 플레넘에는 사용할 수 없습니다.
특히 사무실 건물의 경우, 불확실한 경우 플레넘 정격이 더 안전한 선택입니다.

질문 8: 패치 케이블의 길이가 속도나 신호에 영향을 미칩니까?

A: 대부분의 실내 사용(100m 미만)에서는 길이가 미치는 영향이 미미합니다. 진짜 문제는 신호 손실입니다. 짧고 손상되었거나 오염된 케이블보다 길고 고품질의 케이블이 더 나은 성능을 발휘합니다. 가장 중요한 사양은 "삽입 손실"인데, 이 손실은 낮아야 합니다(예: <0.3dB).

Q9: "굴곡 방지" 섬유는 어떤 제품인가요? 추가 비용을 들일 만한 가치가 있나요?

A: 케이블을 모서리나 빽빽한 패널에 촘촘하게 설치해야 한다면, 네, 그럴 만한 가치가 있습니다. 일반 광섬유는 너무 세게 구부리면 신호 손실이 클 수 있습니다. 굽힘 방지 광섬유는 성능에 영향을 주지 않으면서 훨씬 더 촘촘한 루프와 꼬임을 견딜 수 있도록 설계되어 설치 유연성이 뛰어나고 문제 발생을 예방할 수 있습니다.

Q10: 이 케이블은 일반적으로 얼마나 오래 지속되나요?

A: 광섬유 자체는 시간이 지나도 성능이 저하되지 않습니다. 고장 원인은 대개 물리적인 요인입니다. 커넥터가 더러워지거나, 커넥터 래치가 파손되거나, 케이블이 눌리는 경우가 있습니다. 적절한 관리만 한다면 고품질 패치 케이블은 오랫동안 사용할 수 있습니다. 교체의 주된 이유는 물리적 손상이나 더 높은 성능 기준으로 업그레이드(예: OM3에서 OM4로 업그레이드) 때문입니다.

질문 11: 장비에 싱글 모드 포트가 있는 경우 멀티모드 케이블을 사용할 수 있나요? (또는 그 반대의 경우도 가능한가요?)

A: 절대 그렇지 않습니다. 코어 크기가 완전히 다릅니다(50/62.5µm 대 9µm). 물리적으로 호환되지 않으며, 강제로 연결하더라도 신호 손실이 거의 100%에 달합니다. 장비의 광섬유 유형을 항상 일치시키십시오.

Q12: 광섬유 커넥터를 청소하는 가장 좋은 방법은 무엇입니까?

A: 압축 공기는 절대 사용하지 마세요! 먼지가 흩날리고 정전기가 발생할 수 있습니다. 가장 좋은 방법은 다음과 같습니다.

클리커 펜 클리너: 끈적끈적한 팁을 사용하여 먼지를 제거하는 특수 도구입니다. 가벼운 오염에는 빠르고 효과적입니다.

광섬유 세척 물티슈 및 용제: 심하게 오염된 경우, 순수 이소프로필 알코올을 적신 보풀 없는 물티슈를 사용하세요. 끝면을 부드럽게 닦아주세요.

경험 법칙: "연결하기 전에 검사하세요." 광섬유 현미경을 사용하여 끝부분이 깨끗한지 확인하세요.

Q13: "패치 케이블"과 "피그테일"의 차이점은 무엇인가요?

A: 패치 케이블: 양쪽 끝에 커넥터가 있습니다(예: LC-LC). 장비를 패널에 연결하는 데 사용됩니다.

피그테일: 한쪽 끝에만 커넥터가 있습니다. 노출된 광섬유 끝은 영구적인 케이블 배선에 접속됩니다. 피그테일은 접속 트레이 또는 패치 패널 내부에 사용되어 영구적인 연결 지점을 만듭니다.

Q14: OM3, OM4, OM5와 같은 용어가 있는데, 차이점은 무엇인가요?

A: 이는 멀티모드 광섬유의 등급으로, 숫자가 높을수록 고속 네트워크에서 더 나은 성능을 제공합니다.

OM3 및 OM4: 최신 데이터 센터에서 가장 많이 사용되는 방식입니다. OM4는 40G 및 100G 이더넷과 같은 속도에 더 긴 도달 범위를 제공합니다.

OM5: 단파 파장 분할 다중화(SWDM)를 지원하도록 설계되어 단일 광섬유를 통해 여러 파장을 전송할 수 있습니다. OM3/OM4와 하위 호환됩니다.

Q15: 더 비싼 "프리미엄" 케이블이 실제로 더 나은가요?

A: 기본적인 연결에는 평판이 좋은 공급업체의 인증 케이블이면 충분합니다. "프리미엄" 케이블은 다음과 같은 특징을 제공하는 경우가 많습니다.

더욱 엄격한 성능 보장(삽입 손실 감소).

더욱 내구성 있는 구조(더 나은 부츠, 더 강한 래치).

굽힘에 둔감한 광섬유.
데이터 센터의 미션 크리티컬 링크의 경우, 프리미엄 케이블은 다운타임에 대한 대비책입니다. 하지만 간단한 링크의 경우, 이는 과도할 수 있습니다.
