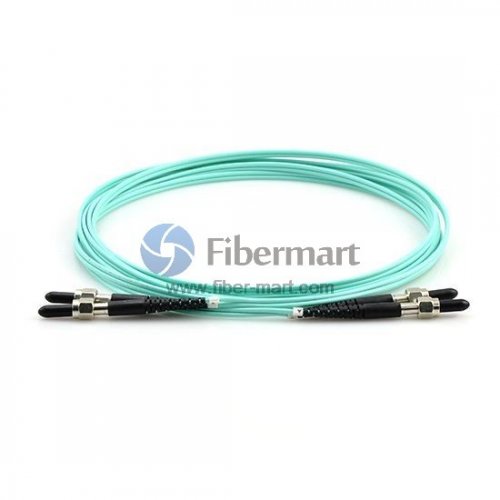

SMA905-SMA905 듀플렉스 OM4 파이버 패치 케이블
FMMA 커넥터라고도 알려진 SMA-905 광섬유 패치 코드는 업계에서 널리 받아들여진 최초의 광섬유 상호 연결 시스템 중 하나였습니다. SMA905 광섬유 패치 코드는 나사산 연결을 사용하며 저렴한 멀티모드 커플링으로 인해 군사, 산업, 의료 및 수술 응용 분야와 레이저 시스템에 여전히 널리 사용됩니다. 간단한 종단 및 조립이 특징이며 TIA 및 IEC를 준수합니다. SMA 905 멀티모드 커넥터는 스테인리스 합금 또는 스테인리스 스틸 페룰과 함께 제공됩니다.
커넥터 기능
-
1-4- 36 - UNS 나사 잠금 장치
-
3.175 mm 원통형 드라이브파이프
-
코어 직경：0.126mm 0.23mm
-
최소 굽힘 반경 : 10D（D：광섬유 코어 직경）
-
수치적 조리개 : 0.4-0.5na
-
아웃트랙：2.0mm/3.0mm/2.5mm
-
삽입 손실：0.5db
-
파장：650nm
응용 프로그램
-
저손실, 높은 전송률, 높은 정밀도의 전송
-
레이저 수술
-
광역학적 치료
-
스펙트럼 측정
-
레이저 본딩
-
조명
-
감지기
주문 제작
|
커넥터 유형 |
내부 구멍 크기 |
동심성 |
둥글림 |
핵심 소재 |
|

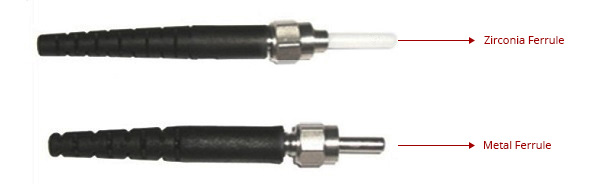

금속 페룰 지르코니아 페룰 |
0.127~1.200mm |
≤3.0μm |
≤2.0μm |
스테인리스 스틸 구리니켈 |
참고사항:
1 커넥터의 기본 페룰은 금속 페룰입니다. 지르코니아 페룰에 대한 문의를 게시하세요. 2 내부 구멍의 일반적인 크기 표준은 127+3/-0μm입니다. 다른 크기 표준에 대해서는 친절하게 문의하세요.
고전력 SMA905-SMA905 듀플렉스 OM4 Dia2.5mm 파이버 패치 케이블에 대한 특수 사용자 정의 요구 사항
|
커넥터 유형 |
커넥터의 테일스톡 |
베어 파이버 클램프 |
페룰 내부 직경 |
동심성 |
라운드네스 |
핵심 소재 |
길이 |
|
금속 페룰 |

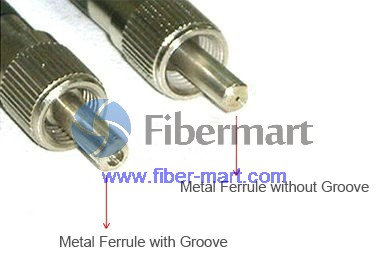

홈이 있는 |
표준(기본값) |
와 함께 |
127-2000 음 |
≤5㎛ |
≤2㎛ |
스테인리스 스틸 |
1m, 2m... 맞춤형 |
|
홈 없음(기본값) |
|
지르코니아 페룰 |
길이 늘리기 (사용자 정의) |
없음(기본값) |
구리니켈 |

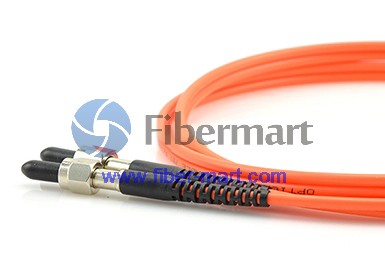

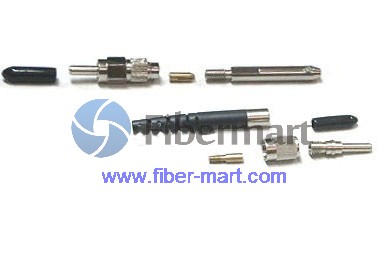

샘플 사진
.jpg)
맞춤형 OEM
참고:
Fiber-Mart는 광섬유 케이블의 전문 제조업체이자 공급업체입니다. 여기에서는 모든 맞춤형 서비스를 제공합니다. 위의 사양서에 따라 고전력 SMA905 광섬유 패치 케이블에 대한 특별한 요구 사항이 있는 경우 [email protected] 으로 이메일을 보내 거나 +86-01-86-2786-1199로 전화해 주십시오. Fiber-Mart는 귀하의 특별한 요구 사항에 대한 비용 효율적인 솔루션을 찾기 위해 최선을 다할 것입니다.
명세서
|
석영섬유의 수치개구수： |
0.22-0.37 |
|
섬유직경(mm) |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.65 |
0.8 |
|
최소 굽힘 반경 |
10D (D：광섬유 코어 직경) |
|
섬유코팅층 : |
1：1.05 또는 1：1.4 |
|
수치 조리개 |
0.21-0.37 |
|
전송(%/m0) |
투과율(0.20-0.4um) |
85-98 |
|
가시광선(0.4-0.7um) |
97-99 |
|
근적외선(0.76-1.6um) |
90-99 |
|
헬리운 네온(0.6328um) |
99 |
|
야그(1.06um) |
98 |
|
아르곤(0.5145um) |
98 |
|
전송 전력 |
>130w(파이버 코어[email protected] ) |
