Isolador de alta potência 20W 1064nm HPIS

Características

     Baixa Perda de Inserção
     Perda de alto retorno
     Alto isolamento
     Alta estabilidade
     Alta fiabilidade

Formulários

     Amplificadores de fibra ótica
     Testando Instrumentações
     Sensor de fibra
     Lasers de fibra
     Pesquisa de Laboratório

Detalhes da foto

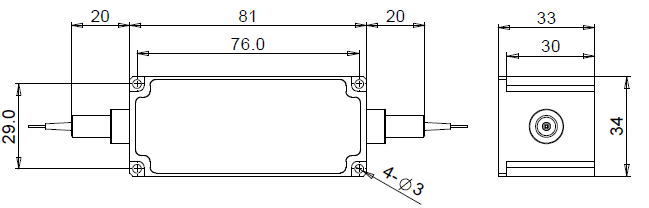

Dimensões da embalagem

Informações sobre pedidos

HPIS/HPPMIS-1030-234567-88
1064	Center Wavelength:	1064=1064nm
2	Axis alignment	F=Slow axis working Fast axis blocked, B=Both of axis working, N=No axis
3	Fiber type	0=PM Panda fiber, 1=SMF-28e, 2=Hi1060
4	Pigtail type:	0=250 bare fiber, 1=900um loose tube, 2=2.0mm loose tube, 3=3.0mm loose tube
5	Fiber length:	0=0.8m,1=1m
6	Package Dimension:	0=813433mm, S=Specified
77	Handling Power	01=1W, 02=2W,......,05=5W,......, 20=20W

Parameters	Unit	Value
Type	-	HPIS	HPPMIS
Center Wavelength	nm	1064
Operating Wavelength Range	nm	±20
Typ. Peak Isolation at 23℃	dB	32~40
Isolation at 23℃	dB	25
Typ. Insertion Loss at 23℃	dB	0.6
Max. Insertion Loss at 23℃	dB	1
Max.PDL at 23℃	dB	0.15	/
Extinction Ratio at 23℃	Fast axis blocked	dB	/	23
Both of axis working	dB	/	20
Min. Return Loss(Input/Output)	dB	50
Max. Optical Power	CW	W	1, 2, 3, 5, 10, 20 or specify
Pulse Peak	kW	10
Max. Tensile Load	N	5
Fiber Type	-	HI 1060 fiber or specify	PM980 fiber or specify

Fibermart Optical Isolator Datasheet

Datasheet to Download
