FM-S010 Série 7 Entradas Fecho de Emenda de Fibra Óptica Vertical/Cúpula máx. Capacidade até 240 fibras
As tampas de emenda de fibra óptica verticais (dome) são feitas de plásticos de engenharia excelentes. A Fibra-Mart.COM fornece diferentes tipos de portas, conexões e números de núcleo de fibra óptica diferentes para fechamentos de emenda de fibra óptica vertical/dome. A principal aplicação para o fechamento vertical de emendas de fibra óptica é em CATV, telecomunicações e redes de fibra óptica. Eles são adequados para proteger emendas de fibra óptica em aplicações diretas e ramificadas e podem ser usados em projetos de cabos de fibra óptica aéreos, dutos e enterrados diretos.
Características principais
Escudo de plástico de engenharia de alta resistência
Alto desempenho mecânico
Grande capacidade de resistência ao envelhecimento
Excelente desempenho de vedação
Suporta condições adversas, como vibração, impacto, distorção do cabo de tração e fortes mudanças de temperatura
Não requer ferramentas especiais, fácil de instalar e abrir a duplicata.
O uso de componentes reutilizáveis para abrir a vedação para garantir um bom desempenho à prova d'água hermética.
Vem com bandejas de fibra óptica relacionadas e mangas de proteção de emenda
O escopo de aplicação: aéreo, enterrado direto, montagem na parede, montagem em duto
Principais Parâmetros Técnicos
A aplicação de temperatura: -40℃～65℃
Pressão atmosférica: 70~106KPa
Resistência à tração: ＞1000N
Resistência de isolamento: ＞2×104MΩ
Resistir à pressão: ＞2000N/10cm2pressão, tempo 1 min
Rigidez dielétrica: 15KV (DC)/1 min de faísca e sem arco voador.
Especificações
Nº de entrada/saída de cabo: 7
Número de fibras, cachos: 240
Vedação das conchas: borracha de silicone
Vedação das portas de entrada/saída: Tubo termorretrátil
Comprimento: 490 mm, Diâmetro: 220 mm
Peso: 3,6kg
Imagem de Amostra

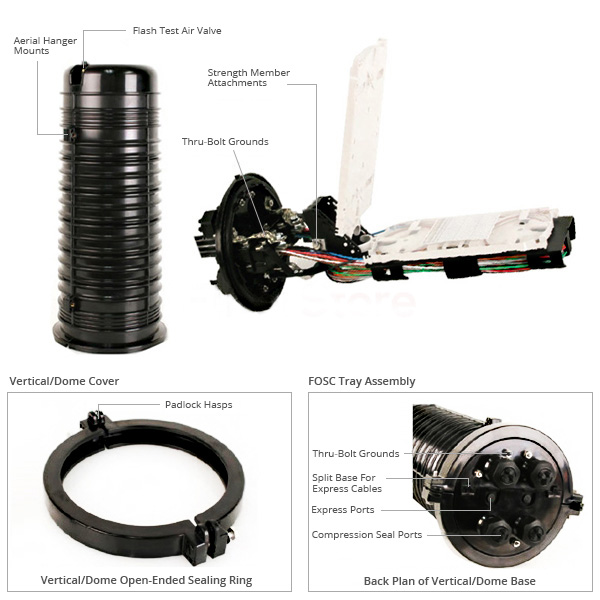

Estrutura básica e configuração
Dimensão e capacidade;
|
Outside dimension (LxD) |
455mm×220mm |
|
Weight (excluding outside box) |
3000g-3600g |
|
Number of inlet/outlet ports |
7 pieces in general |
|
Diameter of fiber cable |
Φ8mm - Φ36mm |
|
Capacity of FOSC |
Bunchy: 12—288(fibers) |
|
Ribbon: 432(fibers) |
Componentes principais
No. |
Name of components |
Quantity |
Usage |
Remarks |
|
1 |
FOSC cover |
1 piece |
Protecting fiber cable splices in whole |
Internal diameter: |
|
|
|
|
|
355 ×150(mm) |
|
2 |
Fiber optic splice tray (FOST) |
Max. 6 trays (bunchy) Max. 4 trays (ribbon) |
Fixing heat shrinkable protective sleeve and holding fibers |
Suitable for: Bunchy:12,24(cores) Ribbon:6 (pieces) |
|
3 |
Fiber holding tray |
1 pcs |
Holding fibers with protective coat |
|
|
4 |
Foundation |
1 set |
Fixing fiber cable, reinforced core and FOST |
|
|
5 |
Base |
1 set |
Fixing internal and external structure |
|
|
6 |
Seal fitting |
1pieces |
Sealing between FOSC cover and base |
|
|
7 |
Pressure testing valve |
1 set |
After injecting air, it is used for pressure testing and sealing testing |
Configuration as per requirement |
|
8 |
Earthing deriving device |
1 set |
Deriving metallic parts of fiber cable in FOSC for earthing connection |
Configuration as per requirement |

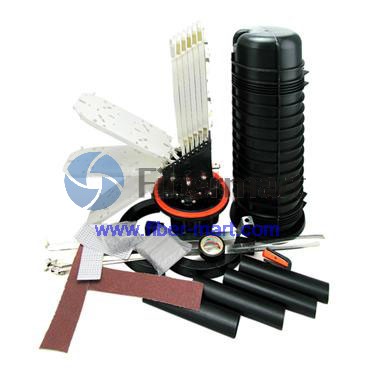

Principais acessórios e ferramentas especiais
No. |
Name of accessories |
Quantity |
Usage |
Remarks |
|
1 |
Heat shrinkable protective sleeve |
|
Protecting fiber splices |
Configuration as per capacity |
|
2 |
Nylon tie |
|
Fixing fiber with protective coat |
Configuration as per capacity |
|
3 |
Heat shrinkable fixing sleeve (single) |
|
Fixing and sealing single fiber cable |
Configuration as per requirement |
|
4 |
Seal tape |
|
Fixing and sealing mass of fiber cable |
Configuration as per specification |
|
5 |
Branching clip |
|
Branching fiber cables |
Configuration as per requirement |
|
6 |
Earthing wire |
1 piece |
Putting through between earthing devices |
|
|
7 |
Desiccant |
1 bag |
Put into FOSC before sealing for desiccating air |
|
|
8 |
Labeling paper |
1 piece |
Labeling fiber |
|
|
9 |
Special wrench |
1 pieces |
Tightening nut of reinforced core |
|
|
10 |
Metal hoop |
1 set |
For wall mounting and pole hugging |
|
|
11 |
Buffer tube |
To be decided by customers |
Hitched to fibers and fixed with FOST, managing buffer |
Configuration as per requirement |
|
12 |
Aluminum-foil paper |
1 piece |
Protect the bottom of FOS |
|
