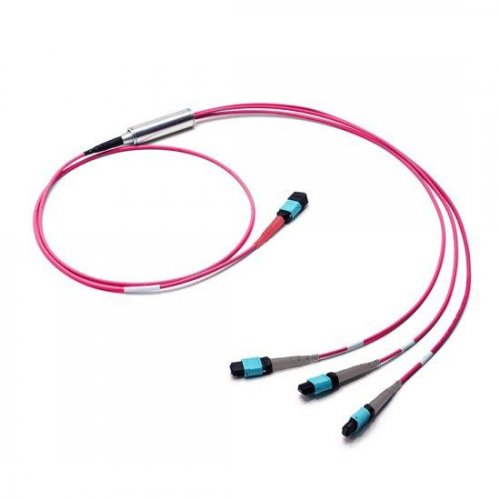

Cabo de conversão de interconexão MTP (fêmea) de 24 fios para MTP (fêmea) de 3x8 fios
|
Conector de fibra |
1xMTP para 3xMTP |
Jaqueta OD |
3,0 milímetros |
|
Categoria de Fibra |
50/125 m MM (OM4) |
Gênero |
De mulher para mulher |
|
Contagem de fibras |
24 |
Teste de comprimento de onda |
850 nm |
|
Perda de inserção |
0,35 dB |
Perda de Retorno |
20 dB |
|
Polaridade |
Tipo B (Totalmente Invertido) |
Durabilidade |
500 vezes |
|
Temperatura de operação |
-40 ~ 80 °C |
Grau de fibra |
G651 |
|
Classificação de chama |
LSZH |
Cor da jaqueta externa |
Magenta |
Características e benefícios
|
Elimine erros de terminação, tempo mínimo de instalaçãoCada cabo é 100% testado para baixa perda de inserção e reflexão traseiraDesempenho otimizado - MTP e conector premium discretoSuporte a redes ópticas paralelas de 40 GbE e 100 GbEEm conformidade com os padrões IEC-61754-7 e TIA-604-5 (FOCIS-5)
|
|
Polaridade do cabo - Crossover tipo B (Full-Flipped)
Como escolher o tipo certo de cabo de fibra óptica
PS: A diferença entre os modos de fibra OM4 e OM3 é a seguinte
: 1. O OM4 foi desenvolvido especificamente para transmissão a laser VCSEL e permite distâncias de link de 10 Gig/segundo de até 550 metros (comparado a 300 M com OM3).
2. A largura de banda modal efetiva para OM4 é mais que o dobro da OM3.
3. Para o cabo patch OM4 é de 4700 MHz.km, enquanto para OM3 é de 2000 MHz.km.
|
Designação |
Diâmetro da fibra (m) |
Tipo |
Ethernet de 10 Gbps 10GBASE SR/LR |
Ethernet de 40 Gbps 40GBASE SR4/PLRL4 |
Ethernet de 100 Gbps 100GBASE SR10/IR4 |
|
OM1 |
62,5/125 |
Multimodo |
33 metros (SR) |
Não suportado |
Não suportado |
|
OM2 |
50/125 |
Multimodo |
82 metros (SR) |
Não suportado |
Não suportado |
|
OM3 (otimizado para laser) |
50/125 |
Multimodo |
300 metros (SR) |
100 metros (SR4) |
100 metros (SR10) |
|
OM4 (otimizado para laser) |
50/125 |
Multimodo |
400 metros (SR) |
150 metros (SR4) |
150 metros (SR10) |
|
Monomodo |
9/125 |
Monomodo |
10 km a 1310 nm (LR) |
1KM (PLRL4) |
2 km (IR4 PSM) |
Cabeamento MTP-Fêmea Tipo B para Redes de Migração 100GBASE SR10 CFP para 40GBASE SR4 QSFP+
Garantia de cabo MTP de alta qualidade
a. Máquina de polimento de alto desempenho, complementada por suportes de placas de precisão projetados para virolas MT.
b. O interferômetro 3D fornece verificação do processo de polimento MTP/MPO, e faz com que todos os parâmetros da virola MT polida estejam em conformidade e excedam os padrões da indústria.
c. A flexibilidade do testador fornece o espectro completo de testes ópticos necessários para conjuntos de cabos complexos e com alta contagem de fibras.
