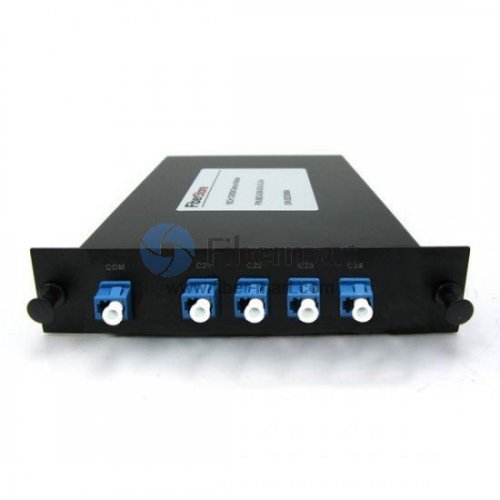

4 canais, Módulo LGX, Simplex Unidirecional, DWDM Demux

FM SKU#:SKU00253K
Model#:4DS-LGX-1-FMDWDM
MFG PART#:

Simplex DWDM DEMUX

O demultiplexador (DEMUX) funciona com o multiplexador (MUX) no outro lado para transmissão de dados direcional única em uma fibra.

Os módulos DWDM Mux/Demux fazem parte de uma série de produtos de alto desempenho baseados na tecnologia planar de sílica sobre silício. Os chips AWG Fiber-MART.Com usados para DWDM Mux/Demux são direcionados para aplicações de longa distância, metropolitanas e de acesso, onde excelente desempenho óptico e baixo custo são fundamentais.
Os recursos dos módulos DWDM de grade de guia de ondas dispostas atérmicas (AAWG) de design de embalagem atérmica não requerem energia elétrica, software ou controle de temperatura.
Os módulos DWDM de grade de guia de ondas com matriz térmica (TAWG) são projetados para uso na versão de banda C do sistema DWDM. Para diminuir a dissipação de energia dos dispositivos em diferentes condições ambientais, o pacote AWG é especialmente projetado com seleção de plástico térmico confiável com baixa condução térmica, e a temperatura operacional AWG é controlada usando aquecedor resistente de folha ou Peltier TEC com sensor de temperatura termistor.
O espaçamento de canal para DWDM é 1,6/0,8/0,4 nm (grade de 200 GHz/100 GHz/50 GHz). Este pequeno espaçamento entre canais permite transmitir simultaneamente muito mais informação

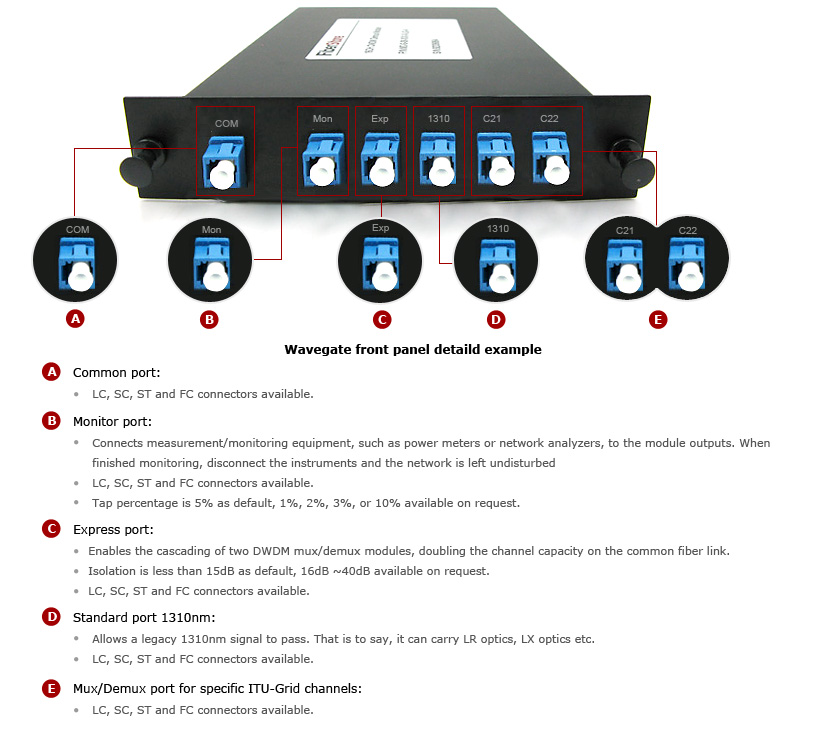

Detalhes do painel frontal

Nota: O layout real depende do tipo de conector escolhido, bem como de outros fatores. No entanto, o esquema principal permanece o mesmo.

Detalhes do item

• 4 canais DWDM demux em um LGX
• O espaçamento de canal para DWDM é de 0,8 nm (grade de 100 GHz). 1,6 nm (200 GHz) também disponível mediante solicitação.
• A porta COM é simplex
• Cassete LGX
• Protocolo transparente (10 Mbps a 100 Gbps)
• Distância: Até 80 km dependendo do orçamento de energia do equipamento do usuário
• Baixa perda de inserção
• Excelente isolamento de canal
• Caminho óptico sem epóxi
• Compatível com o padrão G.657A1.
• Instalação de fabricação ISO 9001

Detalhes Mecânicos para Habitação

• Observe que os desenhos aqui mostrados mostram apenas as dimensões e não a configuração específica do módulo.
• Observe também que a Fiber-Mart oferece um chassi de montagem em rack inovador e robusto para CWDM mux/demux, DWDM mux/demux, unidade OADM e módulo PLC Splitter LGX para economia de espaço e aplicações de alta densidade.
