8 canais DWDM OADM Leste-e-Oeste 1RU Rack Mount Duplex
Duplex DWDM OADM para tráfego leste e oeste
Os módulos Duplex DWDM/AD adicionam (multiplexam) e removem (desmultiplexam) comprimentos de onda selecionados por meio de links Duplex DWDM MUX e DEMUX de fibra dupla para tráfego leste e oeste.
Os módulos Fiber-Mart DWDM OADM (DWDM/AD) são multiplexadores ópticos de adição e remoção (OADM) de multiplexação por divisão de comprimento de onda densa (DWDM). "Adicionar" e "remover" aqui se referem à capacidade do dispositivo de adicionar um ou mais novos canais de comprimento de onda a um sinal WDM multicomprimento de onda existente e de remover (remover) um ou mais canais, passando esses sinais para outro caminho de rede.
Usando tecnologia de filtro de alto desempenho, o DWDM/AD é um multiplexador óptico passivo de adição/remoção projetado para adicionar/remover opticamente um ou vários canais DWDM em uma ou duas fibras. É uma solução ideal para Metro-Core, Metro-Access e Enterprises, compreendendo uma família de soluções flexíveis e econômicas que expandem a capacidade de largura de banda da fibra existente em aplicações de configurações ponto a ponto, anel ou barramento.

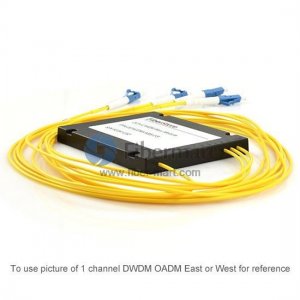

Os canais Add/drop são interligados a qualquer um dos transceptores Fiber-Mart DWDM no lado do equipamento, e também fornecemos configurações de porta opcionais, como: Porta Monitor, porta passband de 1310 nm e porta Express, de acordo com a solicitação do cliente. Disponível em 100 GHz ou 200 GHz (0,8/1,6 nm), montagem em rack de 19", módulo LGX ou embalagem de caixa ABS Pigtailed.
Detalhes do painel frontal
-
a
Porta comum:
Entrada e saída de tronco no tráfego oeste e leste.
Conectores LC, SC, ST e FC disponíveis.
b
Porta Add/Drop no oeste:
Add and Drop no oeste.
Conectores LC, SC, ST e FC disponíveis.
Em conformidade com o padrão ITU-T G.657A1 DWDM, grade de 100 GHz.
c
Porta Add/Drop no leste:
Add and Drop no leste.
Conectores LC, SC, ST e FC disponíveis.
Em conformidade com o padrão ITU-T G.657A1 DWDM, grade de 100 GHz.
OBSERVAÇÃO:
-
O layout real depende do tipo de conector escolhido, bem como de outros fatores. No entanto, o esquema principal permanece o mesmo
-
Nós também fornecemos configurações de porta opcionais, como: Porta de Monitor, porta de banda passante de 1310 nm e Porta Expressa para esses multiplexadores de acordo com a escolha do cliente, precisa de mais detalhes, entre em contato pelo [email protected]
Detalhes do item
-
8 canais DWDM OADM, Add + Drop em uma embalagem
-
2 x portas comuns para tráfego oeste e leste: conector duplex
-
Todos os canais Add/Drop para tráfego oeste e leste: conector duplex; grade de 100 GHz (0,8 nm). Observação: grade de 200 GHz (16 nm) também estão disponíveis mediante solicitação.
-
Gabinete de montagem em rack 1U de 19 polegadas
-
Complemento OADM para a linha de produtos express DWDM
-
Em conformidade com o padrão ITU-T G.657A1 DWDM
-
Protocolo e taxa transparentes para aplicações de até 10 Gbp
-
Distância metropolitana, até 80 km
-
Dispositivo totalmente passivo, sem necessidade de fonte de alimentação
-
Ele é equipado com portas de configuração como Monitor, porta Express de acordo com a escolha do cliente (consulte as opções)
-
O painel frontal é equipado com adaptadores de acordo com a escolha do cliente (consulte as opções)
-
Instalação de fabricação ISO 9001
Detalhes mecânicos para habitação
Observe que os desenhos mostrados aqui mostram apenas as dimensões e não a configuração específica do módulo.
