1m 2w 1550nm 900um alta potência colimadora de fibra única

Colimadores de fibras são dispositivos usados para expandir e colidir a luz de saída na extremidade da fibra ou para acoplar vigas de luz entre duas fibras. Eles são um módulo que combinam uma fibra e uma lente, e tem uma função que produz vigas paralelas. Quando os colimadores de fibra são fabricados, as posições da fibra e da lente são ajustadas para que as vigas paralelas possam ser obtidas, e isso geralmente requer ajustes extremamente finos. Quanto mais energia o colimador de fibra é capaz de reunir a fonte e o lançamento para a extremidade da fibra. Eles estão disponíveis com diferentes comprimentos de onda (850 nm, 980 nm, 1060 nm, 1310 nm, 1550 nm) ou opções de fibra (fibra de fibra fibra, fibra de pm e fibra lma, etc.).

Características

    Baixa perda de inserção e perda de retorno
    Reflexo lombar
    Relação de alta extinção
    Baixa perda de inserção
    Grande comprimento de onda operacional e temperatura
    Design científico com arte de processamento sério

Formulários

    Jumper de cabo óptico ou cabo de pigtail
    Feixe a laser colmating.
    Jumper de cabo óptico ou cabo de pigtail
    PM isolador e pw wdm
    Feixe a laser colmating.

Especificações

Type	Single Fiber	Dual Fiber
Grade	Premium	Premium
Wavelength (nm)	1310+30, 1550+30, 1310/1550+30, 980/1550+30 or custom wavelength
Insertion Loss (Typ.) (dB)	0.17	0.2
Insertion Loss (Max.) (dB)	0.2	0.28
Return Loss (Typ.)	65	65
Beam Diameter (mm)	<0.45 (1.8mm Lens) <0.35 (1.0mm Lens)	<0.45 (1.8mm Lens) <0.35 (1.0mm Lens)
Operating Temperature( ° C )	-20 ~+75
Storage Temperature ( ° C )	-40 ~+85
Dimensions (mm)	1.8(OD) Lens(Standard)	2.40x10 or 3.2x10 gold plated SS tube or 2.78x10 glass tube or custom size
1.0(OD) Lens(Mini-size)	1.40x9 or 2.8x10 gold plated SS tube 2.0x9 glass tube or custom size
Fiber Type	250um bare fiber or 900um tight buffer
At 10mm working distance and single wavelength. (Dual wavelength IL will increase by 0.1 dB)
At <1mm reflection working distance (RWD) and single wavelength.

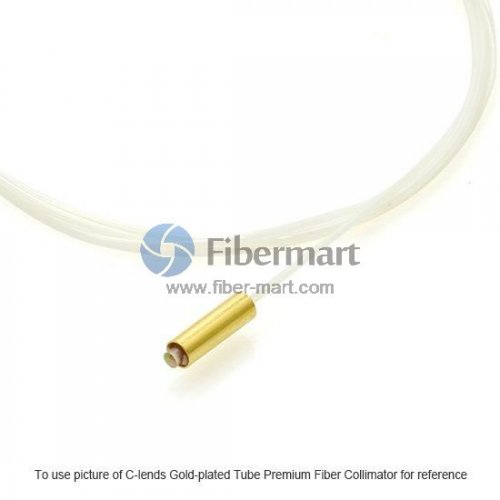

Imagem de amostra.

Dimensão

Fibermart Optical Collimator Datasheet

Datasheet to Download
