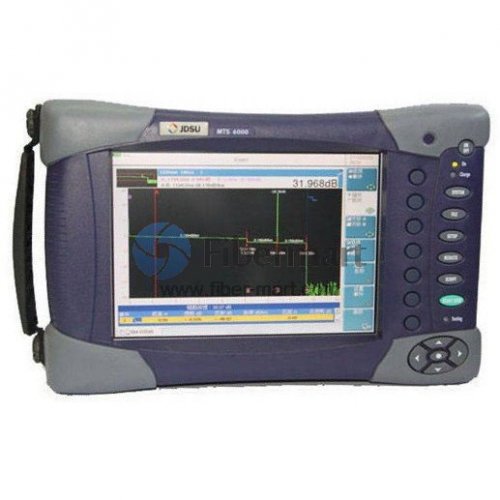

OTDR portátil JDSU MTS-6000 com módulo E8126MR
Descrição:
O MTS-6000 é uma plataforma de teste compacta e leve, projetada para a instalação e manutenção de redes de fibra óptica. Oferece aos técnicos de serviço de campo os mais altos níveis de desempenho e capacidade de atualização do mercado. Com design modular, o MTS-6000 oferece um amplo portfólio de funcionalidades de teste, com mais de 40 módulos de fibra óptica diferentes, suportando uma ampla gama de aplicações, e é uma fonte única para futuras necessidades de testes de fibra óptica e fotônica.
Destaques :
- Compacto e leve para o campo.
- Preparado para o futuro com mais de 40 módulos de aplicação já suportados.
- Escolha entre módulos plug-in IL/ORL, OTDR, PMD, CD ou WDM.
- Módulos de aplicação compatíveis com o MTS-8000.
- Compatibilidade com os módulos OTDR da família MTS-5000 existentes.
- Simples para iniciantes, completo para especialistas.
Aplicações:
- Localizador de falhas.
- Testes de OTDR e nível de potência.
- Testes de CWDM/DWDM.
- Testes de PMD, perfil de atenuação espectral e dispersão cromática (CD).
- Testes de perda de inserção (IL) e perda de retorno óptico (ORL).
Principais características:
Plataforma leve: apenas 2,4 kg/5,3 lbs.
Amplo visor TFT colorido transrefletivo de 8,4 polegadas melhora a visualização em quaisquer condições.
Interface gráfica do usuário intuitiva com opção de tela sensível ao toque
. Maior duração da bateria usando célula de íons de lítio inteligente.
Verificação de conexão com opções de VFL, medidor de potência, conjunto de teste de perdas/medidor ORL e osciloscópio de inspeção por vídeo.
Opção de conjunto de comunicação óptico integrado para comunicação ao longo da fibra.
Função exclusiva de análise bidirecional automática disponível para economizar até 50% do tempo de teste para medições de OTDR, IL e ORL.
Transferência rápida de dados via USB, porta Ethernet e opção de memória estendida de 1 GB.
Conjunto abrangente de ferramentas de software para PC para pós-processamento de resultados de teste com FiberTrace (OFM-100) e FiberCable (OFM-200).
Comparação familiar:
|
Modelo |
Descrição |
Zona morta de eventos |
Zona morta de atenuação |
|
E8126MR |
Módulo OTDR de médio alcance 1310/1550 nm |
0,8 m |
4m |
|
E8126LR |
Módulo OTDR de longo alcance 1310/1550 nm |
0,8 m |
4m |
|
E8126LRE |
Módulo OTDR de longo alcance aprimorado (LRE) 1310/1550 nm |
0,8 m |
4m |
Eficiência de design
|
Especificações gerais (típicas a 25°C) |
|
Mostrar |
TFT colorido, 8,4 pol., LCD 800*600, alta visibilidade (padrão) |
|
Tela sensível ao toque, TFT colorido, 8,4 pol., LCD 800*600, alta visibilidade9 (opcional) |
|
Interfaces de armazenamento e E/S |
Memória interna |
1000 resultados de testes |
|
Memória estendida (opcional) |
Mínimo de 1 GB (opcional) |
|
2* USB V1.1, 1* RJ45 Ethernet |
|
Interface de áudio |
Conector jack de 2,5 mm |
|
Fonte de energia |
Tipo de Bateria |
Baterias de lítio removíveis padrão |
|
Adaptador CA/CC |
Entrada 100-240 V, 50-60 Hz |
|
Saída 19 V DC/3,1 A |
|
Tempo de operação |
Até 11 horas com display padrão Telcordia GR-196-CORE |
|
Tamanho e peso |
Mainframe com dois módulos e bateria (L*A*P) |
285*189*95 mm (11,22*7,44*3,74 pol.) |
|
Somente mainframe (sem bateria e módulo) |
2,4 kg (5,3 lb) |
|
Mainframe com um módulo plug-in e bateria |
3,4 kg (7,5 lb) |
|
Ambiental |
Faixa de temperatura operacional (sem opção) |
-20°C~+50°C (-4°F~+122°F) |
|
Faixa de temperatura operacional (todas as opções) |
0 ~ + 40°C （32 °F~104 °F |
|
Faixa de temperatura de armazenamento |
-20°C~+60°C (-4°F~+140°F) |
|
Umidade, não condensante |
95% |
