Empresas que dependem de acesso rápido a dados necessitam de uma infraestrutura de rede robusta para manter operações eficientes. Alta latência e baixa velocidade podem afetar severamente o desempenho dos negócios. A fibra óptica, com suas vantagens de baixa atenuação, alta largura de banda e forte capacidade anti-interferência, tornou-se uma solução ideal para melhorar a integração e a eficiência da rede. No entanto, quando uma rede de fibra óptica falha, é provável que cause interrupções operacionais dispendiosas. Identificar com precisão as causas raiz das falhas, dominar métodos científicos de solução de problemas e implementar medidas preventivas são cruciais para garantir a operação contínua e estável da rede. Este documento abordará as causas comuns de falhas em redes de fibra óptica, complementará os métodos de solução de problemas com cenários reais de operação e manutenção e organizará o conteúdo por meio de títulos padronizados de nível 2 e nível 3 para fornecer orientações práticas para o trabalho de operação e manutenção.
8 coisas para solucionar problemas de falhas em redes de fibra óptica
1. Má qualidade do material
Causa da falha
Para reduzir o investimento inicial, algumas empresas optam por cabos de fibra óptica, conectores e outros componentes de baixa qualidade. Esses materiais inferiores apresentam defeitos inerentes: pureza insuficiente do núcleo e índice de refração irregular, que não se adaptam a altas taxas de transmissão de dados e levam facilmente à atenuação excessiva do sinal; baixa precisão das ponteiras dos conectores e fácil descascamento do revestimento, o que aumenta a perda por reflexão do sinal; material de revestimento frágil com baixa resistência ao envelhecimento e à corrosão, propenso a rachaduras, envelhecimento e deterioração após uso prolongado, causando desconexões frequentes, flutuações de velocidade e outros problemas. A vida útil de componentes inferiores geralmente é de apenas 1/3 a 1/2 da de produtos de alta qualidade, e os custos posteriores de manutenção e substituição são muito maiores do que a economia inicial, resultando em mais perdas do que ganhos.
Métodos de resolução de problemas
Quando a rede apresenta atenuação contínua do sinal e a taxa de transmissão não atende ao padrão de projeto, deve-se priorizar a verificação de problemas de qualidade do material. Utilize um medidor de potência óptica para testar o valor de atenuação do enlace. Se a atenuação da fibra monomodo em 1310 nm for superior a 0,35 dB/km, em 1550 nm for superior a 0,2 dB/km e a atenuação da fibra multimodo em 850 nm for superior a 3,5 dB/km, e outros fatores de falha forem descartados, pode-se determinar que a qualidade do cabo não atende aos padrões. Teste o conector com um testador de perda de inserção e retorno. Se a perda de inserção for superior a 0,5 dB e a perda de retorno for inferior a 40 dB, isso indica que o conector apresenta defeitos de qualidade. Durante a solução de problemas, substitua imediatamente os componentes por outros de alta qualidade que atendam ao padrão ISO/IEC 11801. Após a substituição, realize novos testes com um medidor de potência óptica e um testador de perda de inserção e retorno para garantir que os parâmetros do enlace estejam dentro dos padrões.
2. Dobramento excessivo da fibra
Causa da falha

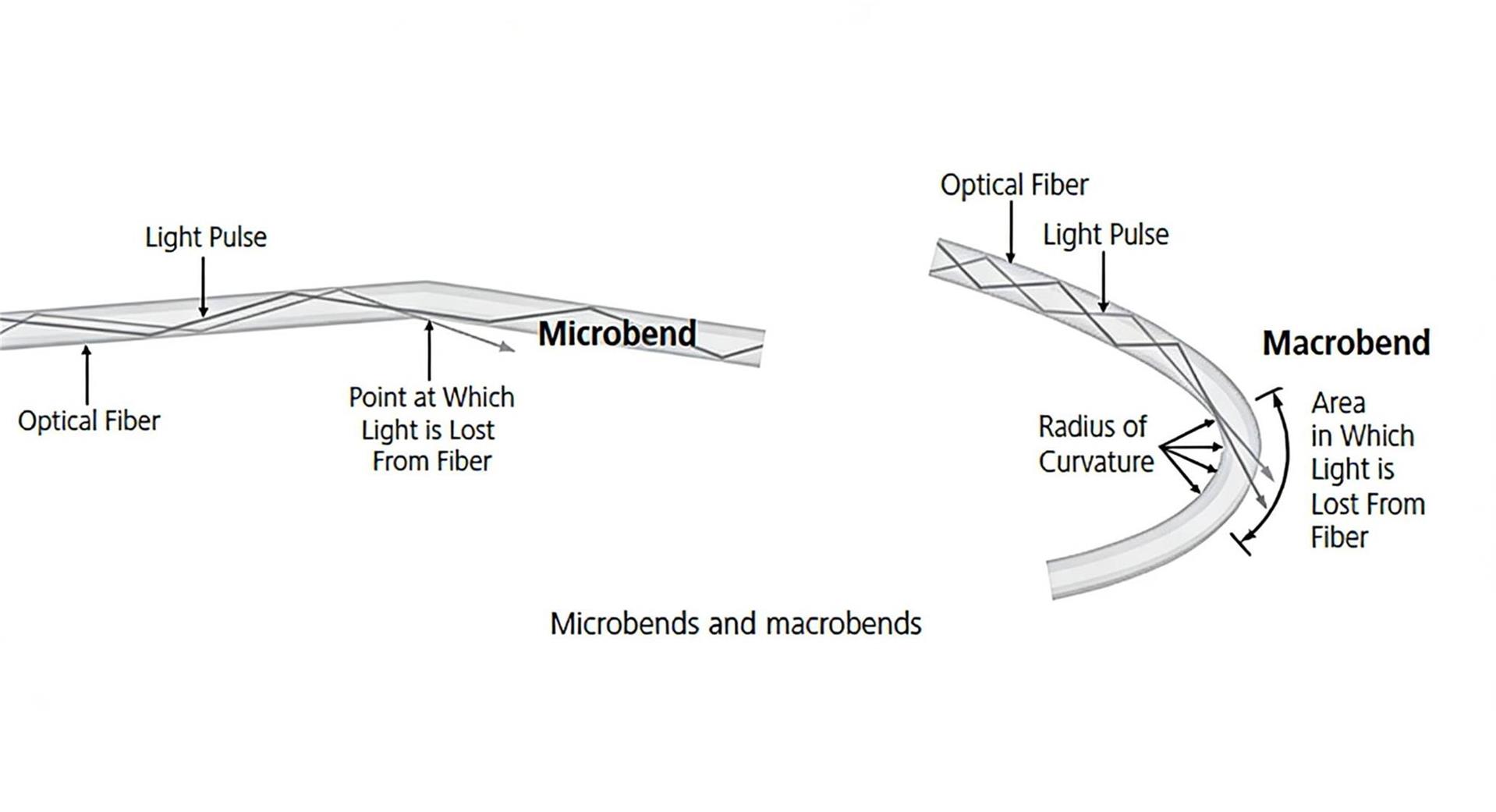

Falhas em cabos de fibra óptica podem ser causadas por curvaturas excessivas e danos durante a instalação. Um raio de curvatura grande pode causar vazamento de sinal luminoso do núcleo da fibra, resultando em alta perda de inserção. A curvatura pode até levar à quebra ou fratura do vidro, bloqueando completamente a transmissão do sinal. Observe que, durante a instalação (ou seja, sob tensão), o raio de curvatura mínimo é 20 vezes o diâmetro do cabo. Após a instalação (ou seja, sem tensão), o raio de curvatura mínimo é 10 vezes o diâmetro do cabo.

Métodos de resolução de problemas
Um Localizador Visual de Falhas (VFL, na sigla em inglês) é um método simples para localizar falhas em cabos de fibra óptica. Os VFLs estão disponíveis em diversos modelos, desde os compactos e simples em formato de caneta para inspeção de fibras individuais até soluções mais avançadas que podem inspecionar todas as fibras de um cabo MPO/MTP simultaneamente. Um VFL funciona emitindo um feixe de laser vermelho brilhante e visível ao longo da fibra óptica. Quando há uma ruptura ou curvatura acentuada na fibra, a luz vaza, tornando a falha visível. Curvaturas leves podem ser reparadas endireitando fisicamente a fibra, mas curvaturas, rachaduras ou rupturas acentuadas exigem emenda da fibra para repará-la ou, simplesmente, a substituição de toda a fibra óptica.
Para enlaces muito longos, ambientes onde o cabo de fibra óptica não é visível (por exemplo, atrás de paredes, subterrâneo) ou situações em que a bainha do cabo impede a penetração do laser VFL (por exemplo, cabos blindados), o VFL nem sempre é a ferramenta ideal para localização de falhas. Para falhas que o VFL não consegue localizar com precisão, um Reflectômetro Óptico no Domínio do Tempo (OTDR) pode ser usado para testes. O OTDR é a melhor ferramenta para solucionar problemas em redes de fibra óptica porque fornece informações abrangentes de rastreamento do enlace, exibindo com precisão a localização de eventos de perda e reflexão ao longo de todo o enlace, como conectores, emendas, curvas e rachaduras, conforme mostrado na figura abaixo.
|
Recurso
|
Localizador Visual de Falhas (VFL)
|
Reflectômetro Óptico no Domínio do Tempo (OTDR)
|
|---|---|---|
|
Definição Essencial
|
Uma ferramenta simples para localizar falhas em cabos de fibra óptica.
|
A ferramenta ideal para solucionar problemas em redes de fibra óptica.
|
|
Variedades
|
Variam desde modelos compactos em formato de caneta (para fibras individuais) até tipos avançados (para cabos de matriz MPO/MTP).
|
Não mencionado no texto (foca-se na função em vez das variedades)
|
|
Princípio de funcionamento
|
Emite um feixe de laser vermelho brilhante e visível ao longo da fibra óptica; a luz vaza nos pontos de falha, tornando-os visíveis.
|
Fornece informações completas de rastreamento de enlaces; exibe com precisão a localização de eventos de perda e reflexão ao longo de todo o enlace.
|
|
Cenários aplicáveis
|
Inspeção de fibras individuais ou cabos de matriz MPO/MTP; localização de falhas visíveis (rupturas, curvaturas acentuadas).
|
Localização de falhas em enlaces muito longos; cenários onde as fibras são invisíveis (atrás de paredes, subterrâneas); casos em que as bainhas dos cabos bloqueiam os lasers VFL (por exemplo, cabos blindados); falhas que o VFL não consegue localizar com precisão.
|
|
Limitações
|
Ineficaz para enlaces longos, fibras invisíveis ou cabos com revestimento que bloqueia laser (por exemplo, cabos blindados).
|
Nenhuma limitação é mencionada no texto.
|
|
Sugestão para tratamento de falhas
|
Curvaturas leves: endireite a fibra fisicamente; curvaturas/rachaduras/rupturas graves: emende ou substitua o elo de fibra.
|
Determine os tipos de falhas (conectores, emendas, dobras, rachaduras) com base nos resultados da detecção e, em seguida, execute os reparos necessários (por exemplo, emendas, substituições).
|
3. Conectores de fibra soltos, sujos ou danificados
Causa da falha

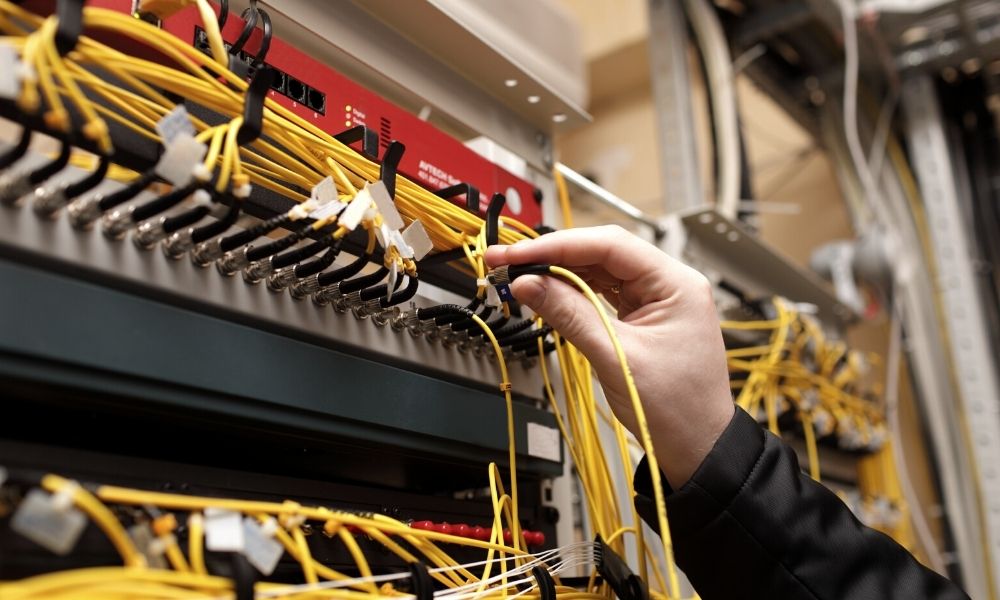

Os conectores são a interface principal das ligações de fibra óptica, responsáveis por conectar cabos a equipamentos e cabos entre si. As falhas são causadas principalmente por operação inadequada ou desgaste a longo prazo: a conexão e desconexão frequentes levam ao desgaste e afrouxamento das travas, que não se encaixam firmemente, causando reflexão e vazamento de sinal; a falta de limpeza da face da extremidade do núcleo antes da conexão e desconexão resulta em atenuação do sinal devido à contaminação por poeira e óleo; arranhões e amassados nas ponteiras causados por colisão e fricção, e até mesmo quebra do núcleo, levam à interrupção do sinal. Além disso, a incompatibilidade entre conectores e interfaces de equipamentos, e o desalinhamento das chaves de posicionamento durante a instalação também podem causar mau contato, manifestando-se como oscilação do sinal e desconexão intermitente.

Métodos de resolução de problemas

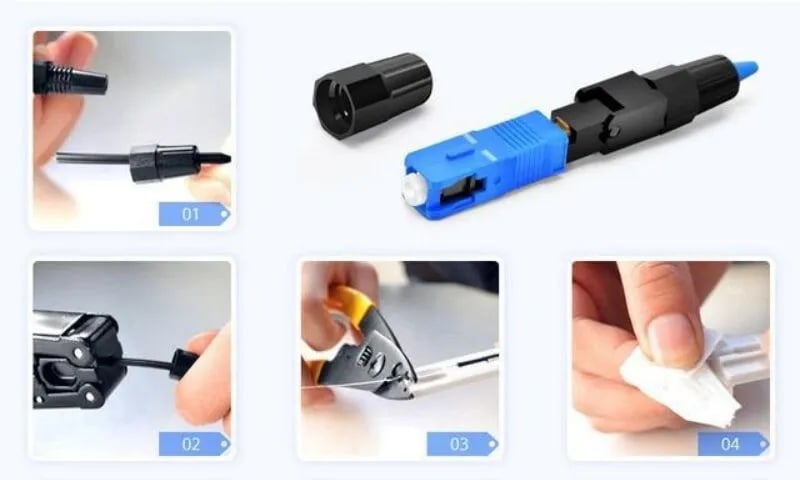

Quando a rede apresentar desconexões intermitentes e oscilações de sinal, priorize a verificação dos conectores. Passo 1: Observe a aparência, verifique se a trava está intacta e inserida corretamente e conecte e desconecte o conector suavemente para confirmar o aperto. Passo 2: Limpe a face da extremidade do núcleo com etanol anidro para remover poeira e óleo, reinsira e teste. Passo 3: Teste o desempenho com um testador de perda de inserção e retorno. Se a perda de inserção e a perda de retorno excederem o padrão, ou se houver danos visíveis na ponteira, substitua o conector por um do mesmo modelo e especificação. Após a substituição, realize um teste de continuidade do link para garantir a transmissão estável do sinal.

4. Polaridade incorreta da fibra óptica
Causa da falha
Em todas as aplicações de fibra óptica, a polaridade garante que o sinal transmitido em uma extremidade do enlace corresponda ao sinal recebido na outra extremidade. Se houver um erro de polaridade, o enlace deixará de funcionar. Problemas de polaridade podem ocorrer quando cabos de conexão incorretos são usados durante movimentações, adições ou alterações (MACs) de enlace. Esses problemas são particularmente complexos em aplicações MPO/MTP com múltiplas fibras , pois várias fibras na extremidade transmissora do enlace precisam corresponder corretamente aos sinais na extremidade receptora. Ao contrário dos problemas de polarização, os erros de polaridade dizem respeito essencialmente à correspondência da direção do sinal, e não ao estado de polarização, o que os torna fáceis de serem negligenciados em sistemas complexos com múltiplas fibras.
Métodos de resolução de problemas
Como um Localizador Visual de Falhas (VFL) detecta a conectividade, ele também pode ser usado para verificações preliminares de polaridade, verificando se o sinal de luz é transmitido da extremidade transmissora para a extremidade receptora correta. Para uma verificação mais precisa, especialmente em enlaces MPO/MTP, equipamentos avançados de teste de fibra óptica (como OTDRs com capacidade de teste multifibra ou testadores de polaridade dedicados) podem validar rapidamente a polaridade dos enlaces MPO/MTP instalados, identificar fibras invertidas ou mal conectadas e localizar a posição específica do erro de polaridade no enlace.
|
Dimensão de comparação
|
Tipo A (Passagem direta)
|
Tipo B (Cruzamento)
|
Tipo C (Crossover Duplex/Tipo Invertido)
|
|---|---|---|---|
|
Definição Essencial
|
A correspondência do núcleo da fibra com os conectores em ambas as extremidades do enlace de fibra é consistente, com o Transmissor (TX) correspondendo diretamente ao Receptor (RX), sem cruzamento ou inversão.
|
Realize a troca de núcleo em ambas as extremidades do link por meio de interconexão, permitindo que a transmissão (TX) em uma extremidade corresponda à recepção (RX) na outra extremidade, atendendo à correspondência de polaridade para comunicação bidirecional.
|
Basta inverter uma única fibra em 180° em um link duplex ou ajustar a polaridade por meio de cabos de conexão especiais, equilibrando a compatibilidade para cenários simplex e duplex.
|
|
Método de conexão
|
Utilize cabos de conexão direta (mesma orientação dos conectores em ambas as extremidades), com correspondência de um para um entre os números dos cabos principais em ambas as extremidades da ligação (ex.: Cabo Principal 1 na Extremidade 1 → Cabo Principal 1 na Extremidade 2).
|
Utilize cabos de conexão cruzados (uma extremidade com a tecla pressionada e a outra com a tecla desativada) ou jumpers cruzados através do painel de conexões para obter a correspondência entre Core 1→Core 2 e Core 2→Core 1.
|
Utilize cabos de conexão com estrutura invertida (por exemplo, cabos de conexão MPO com inversão de fibra única integrada); ajuste a polaridade de apenas uma fibra em cenários duplex, enquanto a outra permanece com polaridade direta.
|
|
Método de ajuste de polaridade
|
Substitua por cabos de conexão cruzados ou ajuste a correspondência dos cabos principais no painel de conexão.
|
Substitua por cabos de conexão direta ou cancele os pontos de interconexão na ligação.
|
Ajuste a direção da conexão da extremidade invertida do cabo de conexão ou substitua-o por cabos de conexão sem essa estrutura invertida para se adaptar a diferentes requisitos de polaridade.
|
|
Tipos típicos de cabos de conexão
|
Cabo de conexão direta LC-LC, cabo de conexão direta SC-SC (mesma orientação das teclas em ambas as extremidades).
|
Cabo de conexão crossover LC-LC, cabo de conexão crossover SC-SC (orientação de teclas invertida em ambas as extremidades).
|
Cabo de conexão MPO invertido, cabo de conexão duplex LC com estrutura invertida.
|
5. Projeto de rede inadequado
Causa da falha

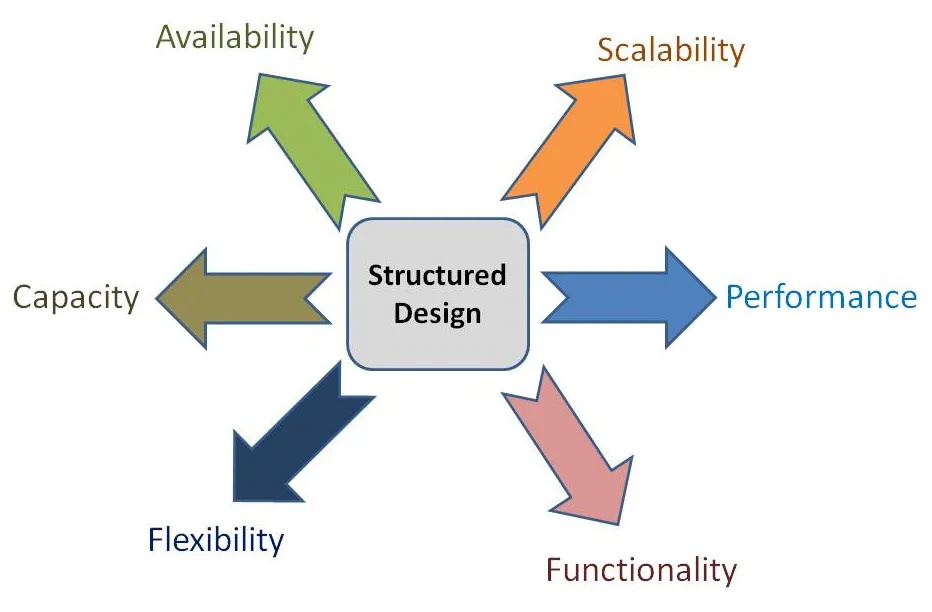

Falhas causadas por projetos de rede inadequados são ocultas e persistentes. Os principais problemas incluem: planejamento de largura de banda inadequado que não leva em consideração o crescimento dos negócios e a demanda de pico, levando à congestão da largura de banda e à redução da velocidade; comprimento excessivo dos enlaces sem a instalação de repetidores e amplificadores, resultando em severa atenuação do sinal; defeitos na estrutura topológica, como pontos únicos de falha e redundância insuficiente dos enlaces, impossibilitando a comutação automática após uma falha de enlace; configuração insuficiente de portas e interfaces que não se adapta ao acesso de múltiplos dispositivos e múltiplos serviços. Tais falhas aparecem gradualmente com o crescimento do volume de negócios, afetando a operação estável da rede a longo prazo.
Métodos de resolução de problemas
Utilize um analisador de tráfego de rede para testar a utilização da largura de banda do link durante os horários de pico. Se a taxa de utilização exceder 80% com velocidade reduzida, expanda a largura de banda ou otimize a alocação de tráfego por meio da configuração de QoS. Teste a atenuação de links de longa distância com um OTDR. Se exceder o padrão, instale repetidores ou amplificadores ópticos para compensar o sinal. Teste a estrutura topológica simulando falhas de link, verifique a função de comutação de links redundantes e instale links de backup para nós com falha em um único ponto. Verifique a utilização das portas. Se as portas estiverem totalmente ocupadas, expanda o número de portas ou atualize a capacidade da interface do equipamento.

6. Erros de configuração de software
Causa da falha
O funcionamento normal das redes de fibra óptica depende da precisão do software (firmware) e das configurações dos equipamentos. Cenários comuns de erros de configuração incluem: conflitos ou erros de endereço IP , máscara de sub-rede e gateway, resultando na incapacidade de comunicação entre os equipamentos; versões de firmware incompatíveis e falhas de atualização, causando funcionamento anormal dos equipamentos e problemas de adaptação de link; configuração incorreta de protocolos de rede, como protocolos de roteamento e VLAN, levando a caminhos de encaminhamento de sinal confusos; políticas de segurança inadequadas que bloqueiam erroneamente portas ou IPs de comunicação normais. Essas falhas são aleatórias, manifestando-se como equipamentos offline, desconexão de link e velocidade anormal.
Métodos de resolução de problemas
Durante a resolução de problemas, primeiro restaure o dispositivo para as configurações padrão ou reverta para a última configuração correta (faça um backup com antecedência) e teste se a conexão foi restabelecida. Se a conexão for restabelecida, confirma-se que se tratava de um erro de configuração. Para problemas de configuração de IP, verifique se há conflitos de endereço e reatribua IPs adequados. Para problemas de firmware, desinstale o firmware com problemas, instale uma versão compatível e estável e reinicie o dispositivo para teste. Para erros de configuração de protocolo, verifique a tabela de roteamento, a divisão de VLAN e o mapeamento de portas um por um e corrija os parâmetros. Para problemas de política de segurança, remova o bloqueio de comunicação normal para garantir que as portas e os IPs estejam disponíveis. Salve a configuração correta após a resolução de problemas para evitar a recorrência das falhas.
7. Problema de Interferência Eletromagnética (EMI)
Causa da falha

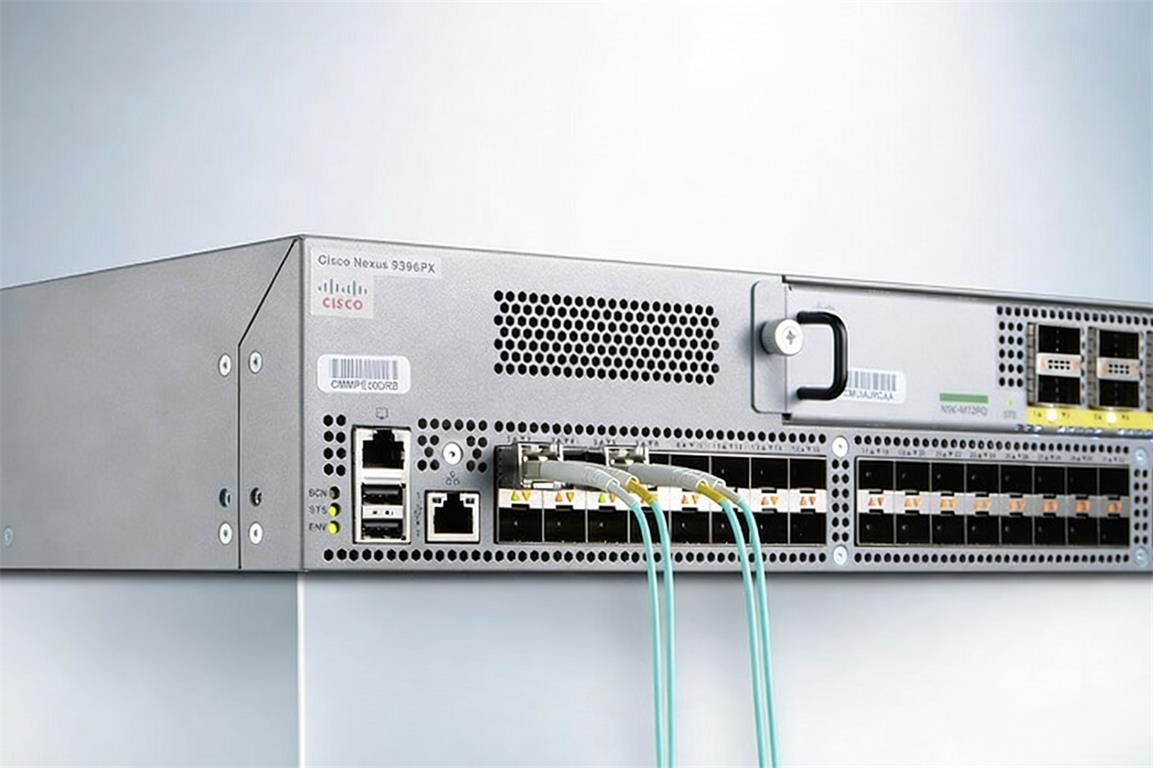

As fibras ópticas em si não são suscetíveis a interferências eletromagnéticas (EMI), mas os equipamentos conectados a elas, como switches, servidores e módulos ópticos, são. Fontes de campos eletromagnéticos intensos incluem equipamentos de energia, como linhas de transmissão de alta tensão, transformadores e conversores de frequência; equipamentos de radiofrequência, como estações base sem fio e fornos de micro-ondas; e grandes máquinas industriais e equipamentos de soldagem. A EMI pode causar distúrbios nos circuitos dos equipamentos, instabilidade na transmissão de potência dos módulos ópticos e diminuição da sensibilidade de recepção, levando à atenuação do sinal, aumento da taxa de erro de bits e falhas nos equipamentos. As falhas são geralmente intermitentes e difíceis de localizar.

Métodos de resolução de problemas
Se a falha ocorrer simultaneamente com a inicialização de equipamentos de alta tensão e operação mecânica, pode-se determinar que se trata de interferência eletromagnética. Utilize um detector de interferência eletromagnética para testar a intensidade do campo na área da falha e localizar a fonte de interferência. Mantenha o equipamento afetado a uma distância segura da fonte de interferência (não inferior a 10 metros de linhas de transmissão de alta tensão) e ajuste a sua posição. Instale blindagens eletromagnéticas nos equipamentos e utilize cabos com revestimento blindado para reduzir a interferência. Verifique as condições de aterramento do equipamento, melhore o sistema de aterramento (resistência de aterramento ≤ 4 Ω), dissipe a eletricidade estática e a corrente de indução eletromagnética e teste novamente o desempenho da ligação.
8. Fatores Ambientais
Causa da falha

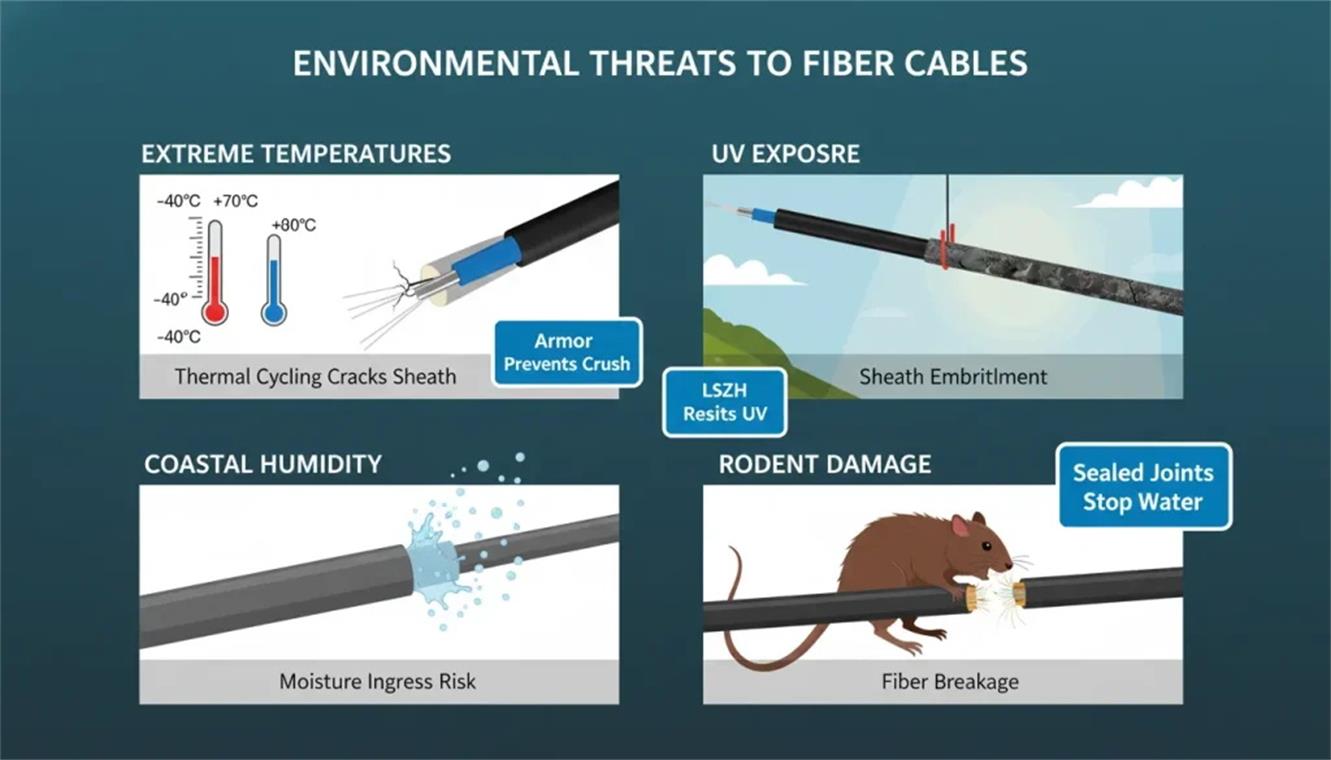

Fatores ambientais como temperatura, umidade e corrosão química podem causar falhas em redes de fibra óptica: temperaturas acima de 40°C causam amolecimento e deformação da bainha da fibra, envelhecimento acelerado do núcleo e afetam a dissipação de calor do equipamento, reduzindo o desempenho dos módulos ópticos; umidade relativa acima de 85% causa umidade interna e curto-circuito nos equipamentos, condensação de vapor de água na face da extremidade do conector, levando à atenuação do sinal; substâncias corrosivas como ácidos, álcalis e solventes orgânicos corroem a bainha da fibra e a carcaça do equipamento, danificando a integridade da conexão e podendo até causar falha do equipamento.

Métodos de resolução de problemas
Durante a resolução de problemas, teste primeiro os parâmetros do ambiente da sala de computadores. Se a temperatura exceder 18-25 °C e a umidade relativa do ar ultrapassar 40%-60% da faixa padrão, ligue os condicionadores de ar e desumidificadores para ajuste e teste novamente o desempenho da conexão após o ambiente estar estável. Se forem encontradas corrosão na bainha da fibra óptica e danos na carcaça do equipamento, verifique e remova as fontes de corrosão química ao redor, substitua os cabos e componentes danificados; seque os conectores e equipamentos úmidos, limpe a face da extremidade do conector e teste novamente.
|
Fator Ambiental
|
Causa da falha
|
Métodos de resolução de problemas
|
Estratégias de prevenção
|
|---|---|---|---|
|
Temperatura
|
Temperaturas acima de 40°C causam amolecimento e deformação da bainha da fibra, envelhecimento acelerado do núcleo da fibra, comprometimento da dissipação de calor do equipamento e redução do desempenho do módulo óptico.
|
Primeiro, teste os parâmetros ambientais da sala de computadores. Se a temperatura estiver fora da faixa padrão de 18 a 25 °C, ligue o ar-condicionado para ajustá-lo. Teste novamente o desempenho da conexão após a estabilização do ambiente.
|
Instale condicionadores de ar de precisão na sala de computadores para realizar o controle automático de temperatura. Calibre regularmente os instrumentos de monitoramento. Selecione cabos e equipamentos resistentes a altas temperaturas.
|
|
Umidade
|
A umidade relativa acima de 85% leva à formação de umidade interna e curtos-circuitos nos equipamentos, além da condensação de vapor de água nas faces das extremidades dos conectores, resultando em atenuação do sinal.
|
Se a umidade exceder a faixa padrão de 40% a 60%, ligue os desumidificadores para ajuste. Seque os conectores e equipamentos úmidos, limpe a face da extremidade do conector e teste novamente após a estabilização do ambiente.
|
Equipe a sala de informática com desumidificadores e umidificadores para controle automático de umidade. Selecione cabos e equipamentos à prova d'água. Utilize equipamentos selados em áreas apropriadas.
|
|
Corrosão química
|
Substâncias corrosivas (ácidos, álcalis, solventes orgânicos, etc.) corroem a bainha da fibra e a carcaça do equipamento, danificam a integridade da ligação e podem até causar falhas no equipamento.
|
Verifique e remova as fontes de corrosão química ao redor. Substitua os cabos e componentes de equipamentos danificados. Limpe a face da extremidade do conector e teste novamente o desempenho da conexão.
|
Selecione cabos e equipamentos anticorrosivos. Utilize revestimentos protetores especiais e equipamentos selados em áreas industriais/químicas. Instale barreiras de proteção caso as fontes de corrosão sejam inevitáveis; limpe e inspecione regularmente para identificar riscos de corrosão.
|
Nota: Estabeleça um sistema de inspeção diária dos parâmetros ambientais para lidar com anomalias de forma oportuna, aplicável aos três fatores ambientais.
Conclusão
As causas de falhas em redes de fibra óptica envolvem múltiplas dimensões, como materiais, construção, operação e manutenção, e o ambiente. As consequências dessas falhas afetam diretamente a operação das atividades principais das empresas. Para garantir a operação estável das redes de fibra óptica, devemos aderir ao princípio de "prevenção em primeiro lugar, solução de problemas em segundo": reduzir os riscos ocultos desde a origem, controlando rigorosamente a qualidade dos materiais, otimizando o projeto da rede e padronizando os processos de construção na fase inicial; utilizar ferramentas profissionais, como OTDR e medidores de potência óptica, para localizar com precisão as causas principais das falhas e implementar operações de solução de problemas de forma eficiente na fase posterior; ao mesmo tempo, estabelecer um sistema padronizado de inspeção e manutenção, avaliar regularmente o desempenho da rede e realizar otimizações e ajustes em tempo hábil.
O pessoal de operação e manutenção deve dominar com proficiência as causas, os métodos de resolução de problemas e as estratégias de prevenção de diversas falhas, aprimorar a capacidade de resposta a emergências e formular planos de operação e manutenção personalizados, considerando diferentes cenários de aplicação. Por meio de métodos de gestão científica e medidas técnicas, minimiza-se a taxa de falhas, reduz-se o tempo de recuperação de falhas, aproveita-se ao máximo as vantagens de desempenho das redes de fibra óptica e fornece-se um suporte de rede sólido para operações empresariais eficientes.
Perguntas frequentes sobre erros em redes de fibra óptica
P: Qual a diferença entre usar OTDR e VFL para solucionar problemas em fibras ópticas e como escolher entre eles?
A: O OTDR (Refletômetro Óptico no Domínio do Tempo) pode localizar pontos de falha (como danos físicos, curvatura excessiva) e testar atenuação do enlace, perda de emenda, etc., sendo adequado para diagnósticos abrangentes de enlaces. O VFL (Localizador Visual de Falhas) detecta apenas a conectividade e localizações aproximadas de falhas (por exemplo, fibras rompidas, conectores soltos) por meio de luz visível. Para falhas ocultas e testes de desempenho, escolha o OTDR; para verificações rápidas de conectividade e localização de falhas óbvias, use o VFL.
P: Como determinar se a atenuação do enlace de fibra óptica excede o padrão e quais são as soluções comuns?
A: Teste com um medidor de potência óptica: atenuação da fibra monomodo em 1310 nm > 0,35 dB/km, 1550 nm > 0,2 dB/km; fibra multimodo em 850 nm > 3,5 dB/km é considerada excessiva. As soluções incluem: substituir cabos/conectores de qualidade inferior, ajustar o raio de curvatura da fibra, emendar fibras danificadas, adicionar amplificadores ópticos ou módulos de compensação de dispersão para enlaces de longa distância.
P: Que precauções devem ser tomadas para evitar que erros de configuração de software afetem a operação da rede de fibra óptica?
A: Primeiro, faça backup das configurações antes de qualquer alteração e reverta para a versão válida mais recente caso ocorram erros. Segundo, confirme a compatibilidade do firmware com os dispositivos antes de atualizar e evite versões beta. Terceiro, audite regularmente os endereços IP, protocolos de roteamento e configurações de VLAN para eliminar conflitos. Por fim, treine a equipe de Operação e Manutenção para padronizar as operações de configuração e reduzir erros humanos.
P: Por que o cabo de fibra óptica não é afetado por EMI, mas os dispositivos conectados a ele ainda apresentam falhas relacionadas à EMI? Como evitar isso?
A: As fibras ópticas transmitem sinais de luz, sendo, portanto, imunes a interferências eletromagnéticas (EMI). No entanto, switches, módulos ópticos e servidores conectados a elas possuem circuitos eletrônicos sensíveis a EMI. Medidas preventivas: selecione dispositivos com certificação EMC, mantenha os equipamentos a pelo menos 10 metros de distância de linhas de transmissão/transformadores de alta tensão, instale blindagem eletromagnética e otimize os sistemas de aterramento (resistência de aterramento ≤4Ω).
P: Como projetar uma rede de fibra óptica para evitar falhas causadas por capacidade de carga inadequada e necessidades de expansão futura?
A: Reserve mais de 30% de redundância de largura de banda com base no volume de negócios atual e nas expectativas de crescimento para os próximos 3 a 5 anos. Para links que excedam a distância máxima de transmissão, pré-instale repetidores e módulos de compensação de dispersão. Adote uma topologia redundante de link duplo/nó duplo para evitar pontos únicos de falha. Escolha dispositivos escaláveis para facilitar a expansão de portas e interfaces posteriormente.
P: Quais são os pontos-chave para a manutenção diária de conectores de fibra óptica a fim de reduzir falhas por afrouxamento ou danos?
A: Verifique semanalmente a firmeza dos conectores e a limpeza das faces terminais, e mensalmente teste a perda de inserção/retorno (perda de inserção ≤0,5dB, perda de retorno ≥40dB). Limpe as faces terminais com etanol anidro antes de conectar/desconectar, evitando operações bruscas para prevenir o desgaste da trava/ferrule. Instale tampas de proteção contra poeira nos conectores não utilizados e mantenha conectores sobressalentes para substituição rápida.
P: Um localizador visual de falhas (VFL) consegue identificar erros de polaridade em enlaces MPO/MTP?
A: O VFL pode realizar verificações preliminares, confirmando se os sinais de luz são transmitidos para a extremidade receptora correta. No entanto, para enlaces MPO/MTP com múltiplas fibras, ele não consegue distinguir incompatibilidades de polaridade individuais das fibras. Testadores de polaridade avançados ou OTDRs com múltiplas fibras são necessários para a validação precisa de todas as correspondências de polaridade das fibras.
P: Quais precauções devem ser tomadas ao inverter a polaridade no local para links MPO/MTP?
A: Primeiro, desligue a alimentação do link para evitar interferências no sinal ou danos ao equipamento. Segundo, utilize ferramentas específicas para inverter a polaridade, evitando arranhões na ponteira. Por fim, após a inversão, teste a perda de inserção, a perda de retorno e a taxa de erro de bits para garantir que não haja degradação de desempenho e que a polaridade esteja correta.
