Tutorial Pigtail de Fibra Óptica

O que é Pigtail de Fibra Óptica?

Pigtail de fibra óptica é um pedaço de cabo de fibra óptica com um conector óptico em uma extremidade e um comprimento de fibra exposta na outra extremidade. O lado do conector é usado para ligar o equipamento, enquanto o outro lado é fundido junto com o cabo de fibra ótica. Ao fundir as fibras de vidro, pode-se atingir uma perda mínima de inserção. Os pigtails de fibra ótica conectados mecanicamente ou por fusão às fibras do cabo de distribuição podem simplificar significativamente a instalação e a manutenção do sistema de cabeamento.

Os pigtails de fibra óptica podem ter conectores fêmea e ser montados em um patch panel, geralmente em pares, embora existam soluções de fibra única, para permitir que sejam conectados a pontos finais ou outras fibras com patch fiber. Como alternativa, eles podem ter conectores macho e conectar-se diretamente a um transceptor óptico.

Tipos de Pigtail de Fibra Óptica

Semelhante aos patch cables de fibra ótica, existem muitos tipos de pigtails de fibra ótica, como monomodo, multimodo, simplex, duplex etc. pigtails ST/SC/LC/FC comuns.

Além dos tipos comuns, existem pigtails de fibra ótica em forma de bando e ribbon, ambos em forma de fanout. Além disso, existe um tipo especial chamado pigtails de fibra óptica à prova d'água. As tranças de fibra óptica à prova d'água são produzidas estritamente de acordo com os padrões IEC. Tais pigtails apresentam baixa perda de inserção, alta perda de retorno, boa intercambialidade e desempenho repetido de push-pull, o que os torna fáceis de usar. Pigtails à prova d'água são com jaqueta forte e conectores de cabeça selados à prova d'água; eles podem ser usados em ambiente hostil.

Bunch Fiber Optic Pigtail

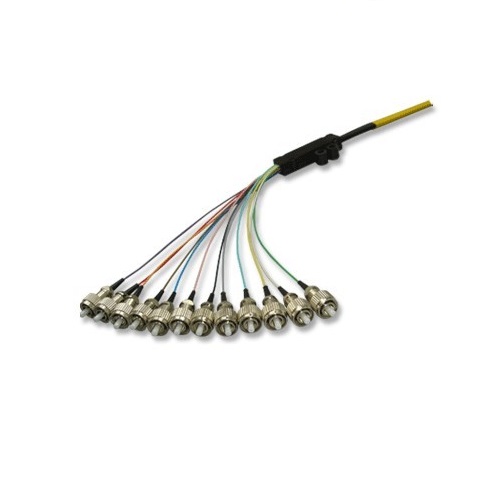

Ribbon Fiber Optic Pigtail

Waterproof Fiber Optic Pigtail

Solução Pigtail de Fibra Óptica da Fiber-Mart

Os pigtails de fibra óptica da Fiber-Mart são fabricados para atender aos requisitos dos padrões TIA, IEC e Telcordia. Esses pigtails estão disponíveis em diferentes modos de fibra, como multimodo (OM1, OM2, OM3, OM4) e monomodo, bem como diferentes contagens de fibra, como simplex, duplex e multistrand (ou multi-core), e diferentes tipos de polimento, como como PC, UPC e APC. Todas as tranças de fibra ótica podem ser personalizadas com vários tipos de terminações de fibra ótica, incluindo SC, FC, ST, LC, MU, MT-RJ, MTP, MPO, etc. , o cabo é usado como padrão. Nossas tranças de fibra óptica vêm com uma jaqueta externa para proteger as fibras de buffer apertadas de serem danificadas. Se o espaço for um prêmio, a jaqueta externa pode ser facilmente removida, permitindo que as tranças tenham um raio de curvatura mais apertado e ocupem menos espaço.

Características: Diâmetros de cabo disponíveis: Φ0,9 mm, Φ1,6 mm, Φ2,0 mm, Φ3,0 mm 100% de transmissão de fábrica testada de acordo com TIA/EIA-568-C. 598-B Adequado para fusão ou emenda mecânica Qualquer comprimento e qualquer opção de cor Disponível em grupo de fibra, distribuição de fita, pigtail disponível

Specifications

Insertion Loss: OM1: SC,ST ≤ 0.50 dB, LC , ≤ 0.30 dB OM2: SC,ST ≤ 0.50 dB, LC , ≤ 0.30 dB OM3/OM4: SC,ST,LC ≤ 0.30 dB OS2: SC,ST ≤ 0.50 dB, LC ≤ 0.30 dB

Maximum Return Loss: Multimode: -25 dB Single-mode: -55 dB

Bandwidth:

OM1: 850 nm: 200 MHz·km 1300 nm: 500 MHz·km

OM2: 850 nm: 500 MHz·km 1300 nm: 500 MHz·km

OM3: 850 nm OFL: 1500 MHz·km 850 nm RML: 2000 MHz·km 1300 nm: 500 MHz·km

OM4: 850 nm OFL: 3500 MHz·km 850 nm RML: 4700 MHz·km 1300 nm: 500 MHz·km

Temperatura operacional: -20 °C a +70 °C (-4 °F a +158 °F)

Temperatura de armazenamento: -40°C a +80°C (-40°F a +176°F)

Embalagem do produto: Cada pigtail é embalado individualmente e identificado individualmente para rastreabilidade, a certificação do teste é fornecida para cada montagem.
