Identificar tipos de cabos e conectores de rede

Espera-se que você conheça os conceitos básicos de rede, bem como os diferentes tipos de cabeamento que podem ser utilizados. Para este último, você deve ser capaz de identificar conectores e cabos a partir de figuras, mesmo que sejam apenas desenhos de linhas grosseiras (pense em sombras) aparecendo em caixas pop-up. Existem três tipos específicos de cabos de rede, e os conectores associados a cada um, que você precisa conhecer para este exame: fibra óptica, par trançado e coaxial.

A fibra óptica é a mais cara das três e pode percorrer a maior distância. Vários tipos de conectores podem funcionar com fibra óptica, mas três que você precisa conhecer são SC, ST e LC.

O par trançado é comumente usado em escritórios para conectar estações de trabalho a hubs ou switches. Ele vem em duas variedades: não blindado (UTP) e blindado (STP). Os dois tipos de conectores comumente usados são RJ-11 (quatro fios e popular em telefones) e RJ-45 (oito fios e usado em redes xBaseT — 100BaseT, 1000BaseT e assim por diante). Dois padrões de cabeamento comuns são T568A e T568B.

O cabeamento coaxial não é tão popular quanto antes, mas ainda é usado em TV a cabo e em algumas redes tradicionais. Os dois conectores mais usados são os conectores F (cabeamento de televisão) e BNC (10Base2 e assim por diante).

Fibra

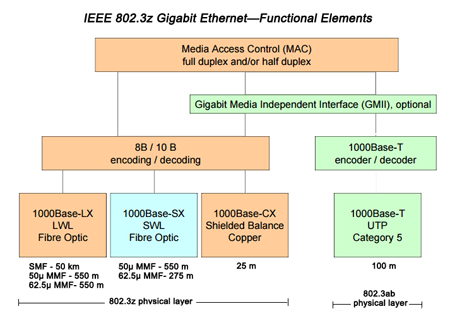

O cabeamento de fibra óptica é o tipo mais caro entre os discutidos neste exame. Embora seja um excelente meio, muitas vezes não é utilizado devido ao custo de implementação. Possui um núcleo de vidro dentro de um revestimento externo de borracha e utiliza feixes de luz em vez de sinais elétricos para transmitir dados. Como a luz não diminui com a distância, como acontece com os sinais elétricos, esse cabeamento pode percorrer distâncias medidas em quilômetros, com velocidades de transmissão de 100 Mbps até 1 Gbps mais altas.

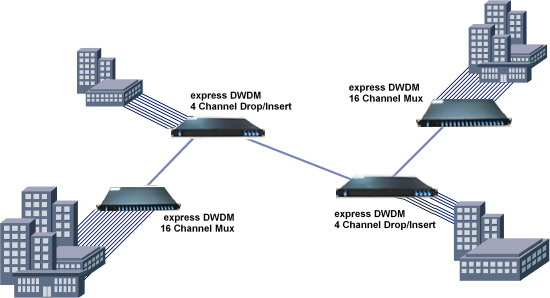

Frequentemente, a fibra óptica é usada para conectar trechos a armários de fiação, onde se dividem em UTP ou outros tipos de cabeamento, ou como outros tipos de backbones. O cabo de fibra óptica pode usar conectores ST, SC ou LC. O ST é um conector em formato de barril, enquanto o SC é quadrado e mais fácil de conectar em espaços pequenos. O conector LC é semelhante ao SC, mas adiciona uma flange na parte superior (muito semelhante a um conector RJ-45) para mantê-lo conectado com segurança.

Observação: Além dos listados nos objetivos A+, outros conectores são usados com fibra. Conectores FC também podem ser usados, mas não são tão comuns. O MT-RJ é um conector popular para duas fibras em um formato pequeno.

Par trançado

Existem dois tipos principais de cabeamento de par trançado (com categorias abaixo de cada um): par trançado blindado (STP) e par trançado não blindado (UTP). Em ambos os casos, o cabeamento é composto de pares de fios trançados um no outro.

O UTP não oferece blindagem (daí o nome) e é o tipo de cabeamento de rede mais sujeito a interferências externas. A interferência pode vir de um reator de lâmpada fluorescente, motor elétrico ou outra fonte semelhante (conhecida como interferência eletromagnética [EMI]) ou de fios muito próximos e sinais que cruzam entre si (conhecida como diafonia). O STP adiciona uma blindagem metálica ao redor dos fios trançados para proteger contra EMI.

O cabo STP utiliza conectores de dados IBM (IDC) ou conectores de dados universais (UDC) e se conecta a redes Token Ring. Embora seja necessário conhecer o STP para o exame, não é necessário ter conhecimento dos conectores associados a ele. No entanto, é importante saber que a maioria dos cabos UTP utiliza conectores RJ-45, que se parecem com conectores telefônicos (RJ-11), mas têm oito fios em vez de quatro.

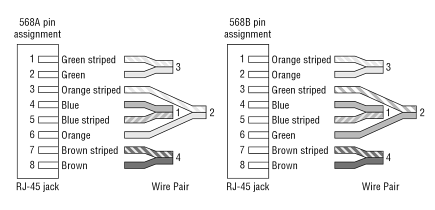

Dois padrões de fiação são comumente usados em cabeamento de par trançado: T568A e T568B (às vezes chamados simplesmente de 568A e 568B). São padrões de telecomunicações da TIA e EIA que especificam a disposição dos pinos dos conectores RJ-45 em cabos UTP ou STP. O número 568 refere-se à ordem em que os fios dentro do cabo Categoria 5 são terminados e conectados ao conector. O sinal é idêntico para ambos.

O T568A foi o primeiro padrão, lançado em 1991. Dez anos depois, em 2001, foi lançado o T568B. Os números dos pinos são lidos da esquerda para a direita, com a aba do conector voltada para baixo. Observe que a pinagem permanece a mesma, e a única diferença está na codificação de cores da fiação.

Observação: A mistura de cabos pode causar problemas de comunicação na rede. Antes de instalar uma rede ou adicionar um novo componente a ela, certifique-se de que o cabo utilizado esteja no padrão de fiação correto.

Coaxial

O cabo coaxial, ou coax, é um dos meios mais antigos utilizados em redes. O cabo coaxial é construído em torno de um condutor central, ou núcleo, usado para transportar dados de um ponto a outro. O condutor central possui um isolante enrolado em volta dele, uma blindagem sobre o isolante e uma capa não condutora ao redor da blindagem. Essa construção permite que o núcleo condutor fique relativamente livre de interferências externas. A blindagem também impede que o núcleo condutor emane sinais externamente do cabo.

Observação: Antes de continuar lendo, aceite o fato de que as chances de você precisar saber sobre cabo coaxial para uma nova instalação no mundo real são extremamente baixas (com a possível exceção do RG-6, que é usado da parede ao modem a cabo). Se você o encontrar, ele estará em uma instalação existente e uma das primeiras coisas que você recomendará é trocá-lo. Dito isso, você precisa saber sobre cabo coaxial para este exame.
