Pigtail de fibra óptica monomodo versus multimodo: qual você precisa?

Nos modernos sistemas de comunicação óptica, os pigtails de fibra óptica servem como componentes de ligação essenciais que conectam fibras ópticas a equipamentos ativos, quadros de distribuição passivos e outros enlaces ópticos. Um pigtail de fibra óptica é um cabo de fibra óptica de curto comprimento com uma extremidade pré-terminada com um conector polido e a outra extremidade sem o conector, que é então unido por fusão ao cabo de fibra principal para obter transmissão de sinal óptico com baixa perda e alta estabilidade.

Com o rápido desenvolvimento de data centers, comunicação 5G, fibra até a casa (FTTH) e redes corporativas, a escolha entre fibra óptica monomodo e multimodo tornou-se uma decisão crucial que afeta diretamente o desempenho da rede, a distância de transmissão, o custo de implantação e a escalabilidade a longo prazo. Muitos engenheiros, compradores e planejadores de rede ficam confusos ao escolher entre esses dois tipos, pois uma escolha inadequada pode levar à atenuação do sinal, largura de banda insuficiente, investimento desperdiçado ou até mesmo falha da rede.

Este artigo oferece uma análise profissional e abrangente de cabos de fibra óptica monomodo e multimodo, abordando princípios estruturais, desempenho de transmissão, diferenças de custo, cenários de aplicação, especificações de instalação e estratégias de seleção. Seu objetivo é auxiliar os leitores a determinar com precisão qual tipo de cabo de fibra óptica melhor se adequa aos requisitos de seus projetos.

Definições Essenciais e Princípios Estruturais

O que é um pigtail de fibra monomodo?

Um cabo de fibra monomodo (SM) utiliza uma fibra óptica com um diâmetro de núcleo extremamente pequeno, tipicamente 9/125 μm (núcleo de 9 μm, revestimento de 125 μm). Seu projeto estrutural permite que apenas um modo fundamental de luz se propague ao longo do eixo da fibra, eliminando a dispersão modal — o principal fator que limita a distância de transmissão e a largura de banda em fibras multimodo. Os cabos de fibra monomodo geralmente utilizam diodos laser (LD) ou lasers de feedback distribuído (DFB) como fontes de luz, operando em comprimentos de onda de 1310 nm ou 1550 nm, que apresentam baixa perda de transmissão e forte capacidade anti-interferência.

O que é um pigtail de fibra multimodo?

Uma fibra óptica multimodo (MMF) possui um diâmetro de núcleo significativamente maior, disponível nas especificações de 50/125 μm (OM3/OM4/OM5) ou 62,5/125 μm (OM1/OM2). O núcleo grande permite que múltiplos modos de luz se propaguem simultaneamente, mas esses modos viajam em velocidades e trajetórias diferentes, resultando em dispersão modal que reduz a distância efetiva de transmissão e limita a melhoria da largura de banda. As fibras ópticas multimodo são geralmente utilizadas com fontes de luz LED ou VCSEL (Laser de Emissão de Superfície de Cavidade Vertical), operando em um comprimento de onda de 850 nm, que são de baixo custo e fáceis de acoplar.

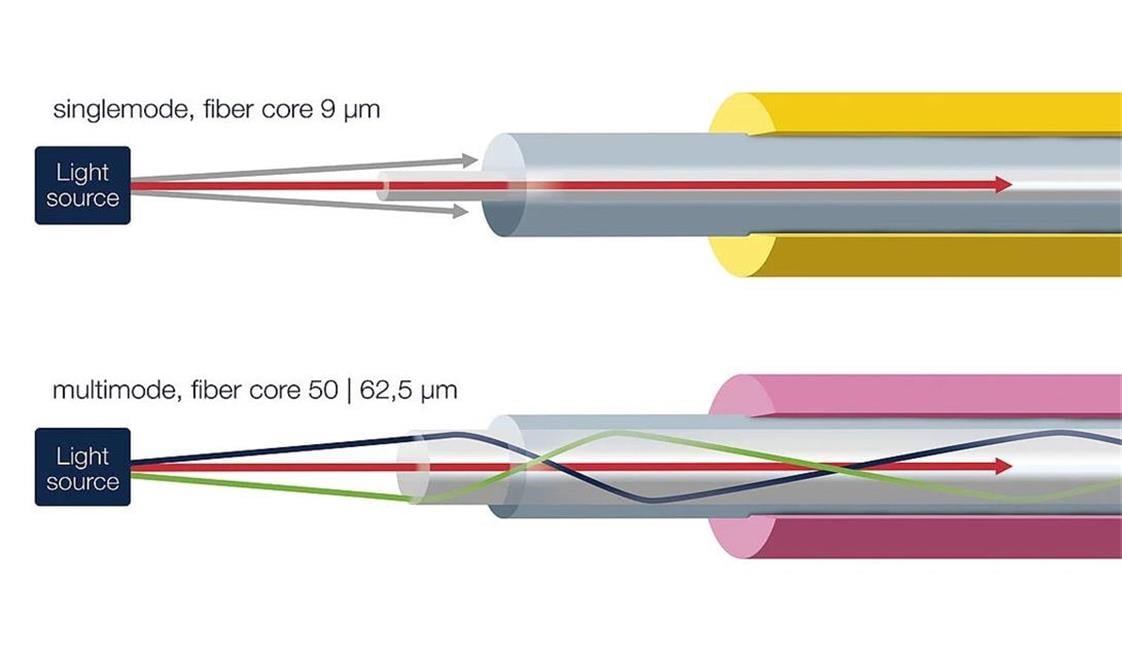

Principais diferenças estruturais entre cabos de fibra óptica monomodo e multimodo.

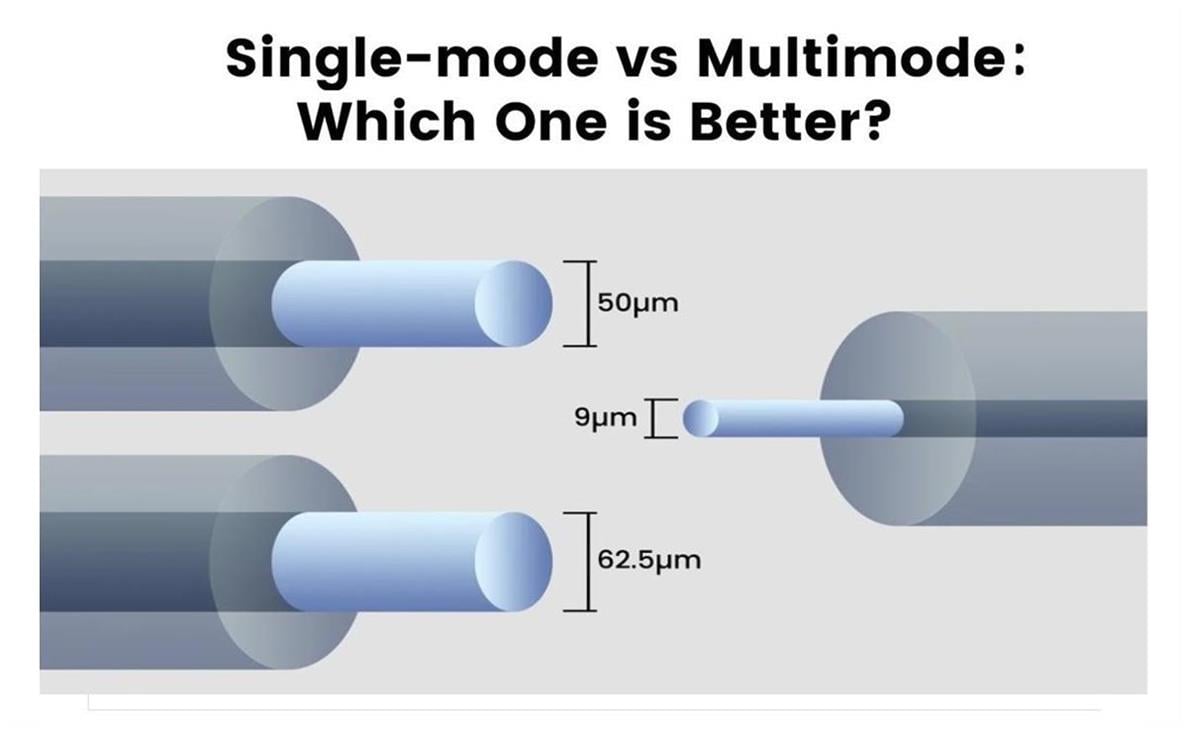

A principal diferença entre um pigtail de fibra monomodo e um de fibra multimodo reside no diâmetro do núcleo e no mecanismo de propagação da luz, que determinam todas as diferenças de desempenho subsequentes: - Monomodo: núcleo de 9 μm, propagação monomodo, dispersão modal praticamente nula, longa distância de transmissão e alta largura de banda. - Multimodo: núcleo de 50/62,5 μm, propagação multimodo, dispersão modal significativa, curta distância de transmissão e largura de banda relativamente baixa. - Ambos compartilham o mesmo diâmetro de revestimento de 125 μm e podem usar os mesmos tipos de conectores (LC, SC, FC, ST, MPO), mas não podem ser misturados arbitrariamente com módulos ópticos.

Comparação de desempenho: distância, largura de banda, perda e estabilidade.

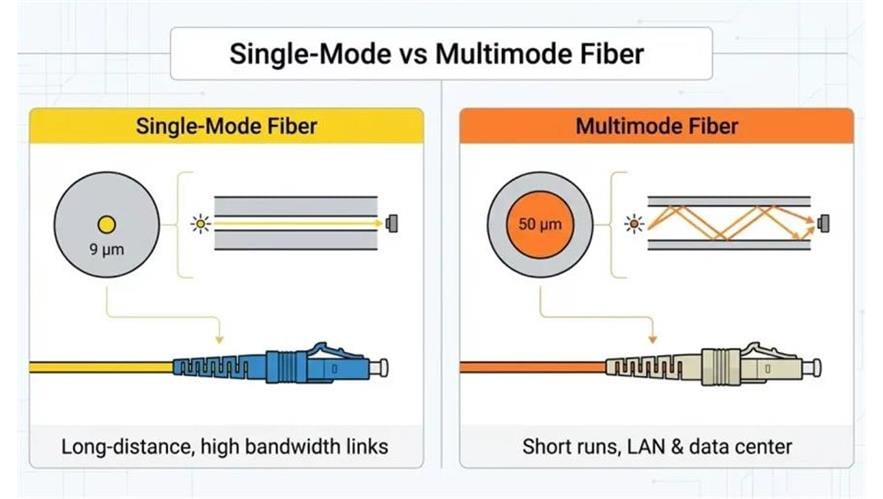

Distância de transmissão

Os cabos pigtail de fibra monomodo suportam transmissão de ultralonga distância, variando de centenas de metros a dezenas de quilômetros ou até mais. Em sistemas de 10 Gbps, eles podem alcançar 40 km de forma estável sem amplificação por retransmissão, atendendo às necessidades de redes backbone e enlaces inter-regionais.

Os cabos de fibra multimodo são limitados pela dispersão modal e são adequados apenas para transmissão de curta distância. Em velocidades abaixo de 10 Gbps, a fibra multimodo OM3/OM4 suporta um máximo de 300 a 550 metros, sendo ideal para conexões LAN em edifícios, data centers e campus.

Capacidade de largura de banda

Os cabos pigtail de fibra monomodo possuem potencial de largura de banda praticamente ilimitado e podem suportar facilmente protocolos de alta velocidade de 10G, 40G, 100G, 400G e até mesmo 800G+, tornando-os a escolha preferida para transmissão de alta velocidade em longas distâncias e redes voltadas para o futuro.

Os cabos de fibra multimodo possuem largura de banda relativamente baixa, afetada pela dispersão modal. Embora o OM4/OM5 apresente desempenho aprimorado, ainda é utilizado principalmente para conexões de alta velocidade de curta distância em data centers, com largura de banda muito inferior à do monomodo na mesma distância.

Perda de transmissão e estabilidade

Os cabos de fibra óptica monomodo apresentam perdas extremamente baixas (0,3–0,4 dB/km a 1310 nm, 0,2–0,3 dB/km a 1550 nm), transmissão de sinal estável, forte resistência à interferência eletromagnética e alta confiabilidade em ambientes complexos.

Os cabos de fibra multimodo apresentam maior perda (cerca de 2 a 3 dB/km), e a dispersão modal faz com que a distorção do sinal aumente com a distância, tornando-os inadequados para cenários de transmissão de longa distância ou de alta qualidade.

Vida útil e adaptabilidade ambiental

Os cabos de fibra óptica monomodo possuem estrutura simples, boa resistência a altas temperaturas e forte estabilidade em ambientes adversos, como áreas externas, alta umidade e forte interferência, com uma vida útil superior a 25 anos.

Os cabos de fibra multimodo são usados ​​principalmente em ambientes internos controlados, apresentando tolerância ambiental relativamente baixa e vida útil mais curta em condições extremas.

Análise de custos: investimento inicial e custo total de propriedade

Custo do componente

O preço do cabo de fibra óptica monomodo em comparação com o multimodo não difere significativamente, mas os módulos ópticos correspondentes apresentam uma grande disparidade: os módulos multimodo são mais baratos, enquanto os módulos laser monomodo custam de 2 a 5 vezes mais.

Para projetos de grande escala, a diferença de custo entre módulos e cabos auxiliares é muito maior do que entre cabos convencionais, portanto, o planejamento orçamentário deve considerar o custo total da conexão.

Custo de Implantação e Manutenção

Os cabos de fibra multimodo (pigtails) apresentam baixos requisitos de acoplamento, facilidade de construção, baixo custo de equipamentos e baixas despesas de implantação em curtas distâncias, sendo adequados para projetos com orçamentos limitados e curtas distâncias de transmissão.

Os cabos de fibra monomodo exigem alinhamento de alta precisão e construção profissional, com custos de implantação ligeiramente mais elevados, mas economizam custos com equipamentos de retransmissão em cenários de longa distância e têm custos de manutenção de longo prazo mais baixos.

Custo Total de Propriedade (TCO)

Cenários de curta distância (até 500 m): as soluções multimodo apresentam vantagens de custo evidentes, com menor custo total de propriedade (TCO). Cenários de longa distância (acima de 500 m): as soluções monomodo reduzem os custos de retransmissão e atualização, e o TCO é mais competitivo. Long-term evolution (400G+): o monomodo oferece maior compatibilidade, evitando investimentos repetidos decorrentes de atualizações de rede.

Cenários típicos de aplicação

Cenários recomendados para pigtails de fibra monomodo

Os cabos de fibra monomodo são adequados para requisitos de longa distância, alta largura de banda e alta confiabilidade:

● Redes backbone de operadoras de telecomunicações, redes metropolitanas (MAN) e links de transmissão de longa distância.

● Interconexão de data centers (DCI), conexões de recuperação de desastres entre cidades e campi.

● Redes fronthaul e backhaul de estações base 5G, que suportam transmissão de sinal de alta velocidade e baixa latência.

● FTTH, CATV e outras redes de acesso óptico que exigem cobertura de longa distância.

● Redes de pesquisa científica de alta velocidade, aeroespacial, controle industrial e outros ambientes hostis.

Cenários recomendados para pigtails de fibra multimodo

Os cabos de fibra multimodo se destacam em cenários de curta distância, alta densidade e custo reduzido:

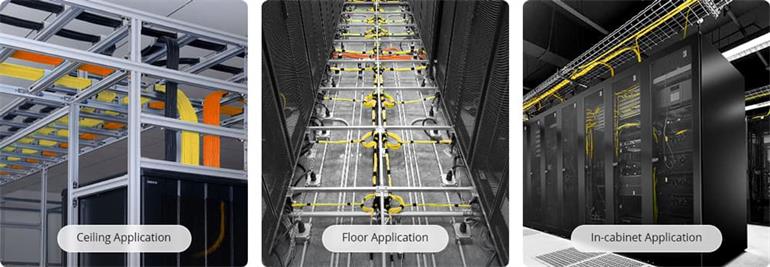

● Conexões internas em centros de dados: servidores, switches, dispositivos de armazenamento e links em nível de rack.

● Redes locais corporativas (LAN), redes de campus e cabeamento vertical/horizontal interno de edifícios inteligentes.

● Automação industrial, interconexão de equipamentos de laboratório e enlaces de alta velocidade de curta distância.

● Fibra até a mesa (FTTD) em hospitais, instituições financeiras e outros ambientes internos com alta demanda de largura de banda.

Como escolher com base no cenário: Pigtail de fibra monomodo vs. multimodo

● Distância > 500 m: escolha o modo único sem hesitação.

● Distância < 500 m, orçamento limitado, uso de curto prazo: escolha multimodal.

● Visando a evolução a longo prazo, compatibilidade com 400G+/800G: escolha o modo único.

● Para ambientes externos complexos e com alta exigência de estabilidade: escolha o modo único.

● Implantação em ambientes internos, de alta densidade, curta distância e em grande escala: escolha multimodo.

Tipos de conectores e compatibilidade

Tipos comuns de conectores

Tanto os cabos de fibra monomodo quanto os multimodo suportam conectores LC, SC, FC, ST, MPO e outros, com aparência e tamanho consistentes, mas diferentes padrões de polimento interno e correspondência de núcleo.

Princípios de compatibilidade

Cabos de fibra óptica monomodo e multimodo não podem ser misturados com módulos ópticos incompatíveis : cabos monomodo devem ser compatíveis com módulos monomodo, e cabos multimodo devem ser compatíveis com módulos multimodo; caso contrário, ocorrerá atenuação ou interrupção severa do sinal.

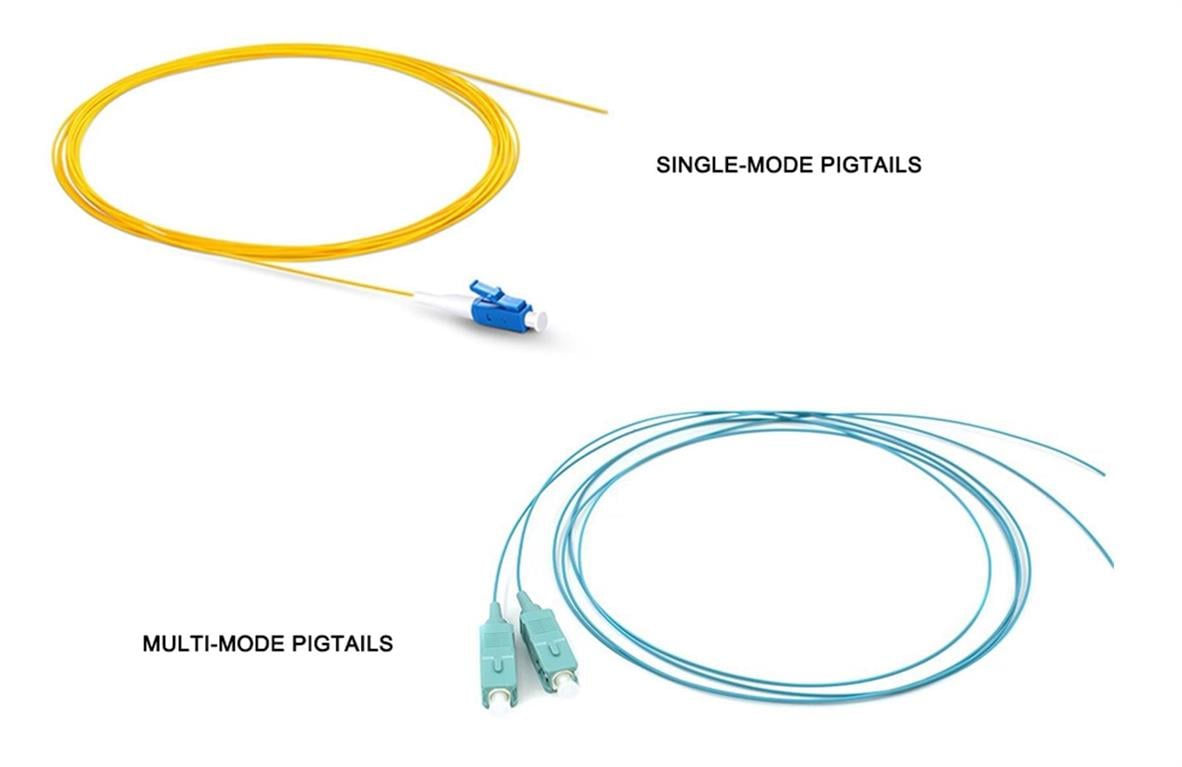

Na gestão de cabos, os rabichos monomodo são geralmente amarelos, e os rabichos multimodo são laranja (OM1/OM2) ou azul-turquesa (OM3/OM4/OM5), o que facilita a identificação e a manutenção no local.

Especificações de Instalação, Uso e Manutenção

Requisitos de instalação

As fibras ópticas monomodo exigem emendas por fusão de alta precisão e polimento da face final para evitar o aumento das perdas causadas por pequenas irregularidades. Os profissionais responsáveis ​​pela instalação precisam de certificação e experiência na operação do equipamento.

Os cabos de fibra multimodo têm requisitos de precisão de instalação relativamente baixos, construção rápida e baixa dificuldade, sendo adequados para implantação rápida em larga escala.

Manutenção diária

Ambos os tipos exigem que se evite curvatura, alongamento e extrusão excessivos para prevenir perdas por macrocurvatura e microcurvatura. A face da extremidade do conector deve ser mantida limpa e tampas à prova de poeira devem ser usadas quando não estiverem em uso para evitar arranhões ou contaminação.

Guia de Seleção: Como Determinar o Cabo de Fibra Óptica Adequado

Ao escolher entre fibra óptica monomodo e multimodo, avalie detalhadamente as seguintes cinco dimensões:

1.  Distância de transmissão : indicador principal —>500 m monomodo, <500 m multimodo.

2.  Demanda de largura de banda : conexões de 40G ou superiores têm prioridade para modo único; conexões de 10G ou inferiores podem optar por multimodo.

3.  Nível de orçamento : multimodo com orçamento limitado para curtas distâncias, monomodo sem alternativa para longas distâncias.

4.  Ambiente : modo único para ambientes externos/severos, modo multimodo para ambientes internos estáveis. 5. Atualização futura: modo único para uso a longo prazo e evolução rápida, modo multimodo para uso a curto prazo.

As fibras ópticas monomodo e multimodo possuem posicionamentos técnicos e limites de aplicação bem definidos, não havendo uma opção absolutamente "melhor", mas sim uma "mais adequada".

Os cabos de fibra monomodo oferecem longo alcance, alta largura de banda, alta estabilidade e forte compatibilidade futura, servindo como núcleo de redes de longa distância e alta velocidade. Os cabos de fibra multimodo oferecem baixo custo, fácil implantação e alta densidade, dominando cenários de curta distância, como data centers e LANs corporativas.

Ao selecionar, meça com precisão a distância de transmissão, os requisitos de largura de banda, o orçamento, o ambiente e os planos de atualização, e escolha o tipo de fibra óptica adequado para equilibrar desempenho, custo e confiabilidade, garantindo uma operação eficiente, estável e de longo prazo do enlace óptico.

Para projetos personalizados, recomenda-se entrar em contato com fabricantes profissionais de fibra óptica para obter soluções específicas com base na topologia de cabeamento, nos tipos de equipamentos e nas necessidades do negócio, maximizando o valor das aplicações de pigtails de fibra.
