ODC para ODC, Plugue para Soquete - Conector Externo de 2 Fibras Plugue/Soquete, OM2 Multimodo
Aplicações
O conector ODC é um conector de última geração para aplicações em estações base sem fio (WCDMA/TD-SCDMA/CDMA200/Wi-MAX/GSM) que atende aos requisitos de FTTA (fibra até o topo da torre). Desenvolvemos a base do conector ODC com base em conectores especiais, e a interface do nosso conector ODC é compatível com os principais fornecedores globais de conectores ODC.
Características
-
2 fibras, monomodo ou multimodo OM1, OM2, OM3, OM4
-
Design compacto com ponteiras de 2×1,25 mm
-
Soquete embutido com flange quadrada ou hexagonal
-
Conector de extensão para encadeamento de cabos
-
Mecanismo de travamento aparafusado
-
Instalação fácil e segura
-
À prova d'água, à prova de poeira e resistente à corrosão
-
Tampas de proteção à prova d'água
-
Protegido por EMI
-
Em conformidade com RoHs
-
Atende ao padrão de desempenho IEC 61753-1 Cat.E
-
Comprimento do cabo: 1M
-
Conector: plugue ODC para soquete ODC
Especificações
|
Tecnologia |
|
Virola e luva totalmente em cerâmica |
|
Material da carcaça |
|
Latão niquelado |
|
Desempenho mecânico |
Plugue ODC |
≤1000 N carga de tração ≤30 N carga lateral estática |
|
Soquete ODC |
Carga de tração ≤30 N |
|
Força de torque de instalação |
mín.1Nm |
máx. 2 Nm |
|
Temperatura de operação |
IEC 61300 – 2 - 22 |
-40℃ até +85℃ |
|
Durabilidade do acasalamento |
|
1000 ciclos |
|
Proteção de entrada (companheiro) |
IEC60529 |
Ip 68 |
|
Névoa de sal |
IEC61300-2-26 |
30 dias se passaram |
|
Vibração |
IEC61300-2-1 |
Passe 10-500Hz/10g |
|
Choque |
IEC61300-2-9 |
Passe 100g |
Desempenho Óptico
Perda de inserção
IEC61300-3-34 |
Monomodo |
Tip. ≤0,30dB |
97% ≤0,45dB |
|
Multimodo |
Tip. ≤0,30dB |
97% ≤0,50dB |
|
Perda de retorno |
Monomodo |
≥50dB |
|
Desenho Mecânico

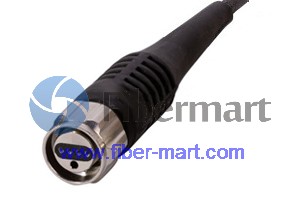

Imagem de amostra
