Chave ótica 2RU 19 "Opto-Mecânica para montagem em rack
2RU 19 ”para montagem em rack sem módulos de chave ótica pré-instalados. Ele é projetado para módulos de chave ótica opto-mecânicos 1xN (N≤64). Os módulos podem ser facilmente instalados no chassi. A dimensão deste chassi de montagem em rack 2RU de 19 ”é 440X250X86mm.
Os anteparos do painel frontal podem ser ajustados com tipos de conectores FC / UPC, FC / APC, SC / UPC, SC / APC, LC / UPC, LC / APC, ST / UPC, ST / APC típicos. Normalmente, a montagem em rack 2RU de 19 ”pode aceitar no máximo dois módulos de chave óptica de conector 1x64 LC ou um módulo de chave óptica de conector 1x64 FC / SC / ST, como OSM-1x64.
O Fiber-Mart oferece montagens em rack abrangentes, incluindo montagem em rack 1RU, montagem em rack 2RU, montagem em rack 4RU e montagem em rack de mesa, que pode aceitar nossos módulos de switch óptico opto-mecânico de 128 canais. Nossas montagens em rack de switch óptico são fabricadas com os mais altos padrões de qualidade em instalações de última geração. Também oferecemos módulos de chave ótica opto-mecânicos para fazer uma solução de conjunto completo.

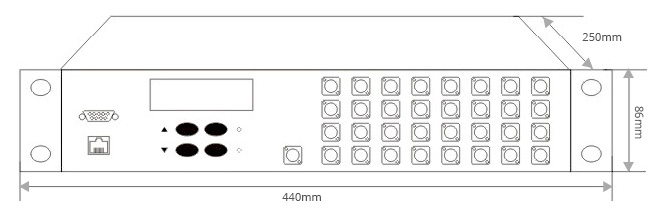

Dimensão mecânica
Características principais
2RU 19 "chassi padrão de montagem em rack
Montagem em rack compacta e com economia de espaço
Dimensão (LxWxD): 440X250X86mm (altura 2U)
Capacidade: Módulo conector 1x64 FC / SC / ST até 1 unidade ou módulo conector 1x64 LC até 2 unidades
Fácil para instalação e manutenção
Construção robusta e robusta
Ideal para nossos Módulos de Chave Óptica de Fibra Opto-Mecânica
Interfaces TTL e RS232 estão disponíveis
Formulários
Plataforma flexível e versátil para módulos de embalagem
Módulos seguros
Uso de laboratório de fibra óptica
Aplicações de P&D
Teste de conformidade do sistema
Rede de área metropolitana
Informações sobre pedidos
|
Part No. |
L (mm) |
W (mm) |
D (mm) |
Connector Type & Switch Module No. |
N |
|
FM-OSW-1xN-1U |
440 |
250 |
43 |
FC/SC/ST |
1 pc |
≤16 |
|
LC |
2 pcs |
|
FM-OSW-1xN-2U |
440 |
250 |
86 |
FC/SC/ST |
1 pc |
≤64 |
|
LC |
2 pcs |
|
FM-OSW-1xN-4U |
440 |
300 |
176 |
FC/SC/ST |
1 pc |
≤128 |
|
LC |
2 pcs |
|
FM-OSW-1xN-T |
290 |
260 |
110 |
FC/SC/ST |
1 pc |
≤32 |
|
LC |
2 pcs |
Notas
N significa número de canal de módulos de chave ótica. Você pode escolher um módulo de chave óptica que corresponda ao chassi de sua escolha.
Mais de 128 módulos de canais podem ser personalizados.
A montagem em rack de tamanho especial pode ser personalizada.
Procedimento de pedido personalizado
Entre em contato conosco com quaisquer requisitos específicos que você possa ter, podemos ajudá-lo a criar uma solução personalizada para atender a quase qualquer aplicação.
uma. Email [email protected]. seus requisitos, incluindo um esboço e alguns desenhos detalhados e informações.
b. Nosso engenheiro analisará o projeto e fornecerá uma cotação dentro de 2 a 3 dias úteis.
c. Podemos providenciar a produção em 2 a 3 semanas assim que o pedido for feito.
