OTDR

O OTDR , abreviação de reflectômetro óptico no domínio do tempo, é um instrumento optoeletrônico usado para caracterizar fibras ópticas. Ele oferece uma visão geral de todo o sistema testado e pode ser usado para estimar o comprimento da fibra e a atenuação total, incluindo perdas em emendas e conectores. Também pode ser usado para localizar falhas, como rupturas, e para medir a perda de retorno óptico. Nossos OTDRs estão disponíveis para diversos tipos de fibra e comprimentos de onda, incluindo fibra monomodo, fibra multimodo, 1310 nm, 1550 nm, 1625 nm, etc. Fornecemos OTDRs de marcas renomadas, como as séries AFL Noyes OFL e FLX, JDSU MTS, EXFO FTB, YOKOGAWA AQ, entre outras. OTDRs portáteis e de mão OEM (fabricados pela Fiber-Mart) também estão disponíveis.

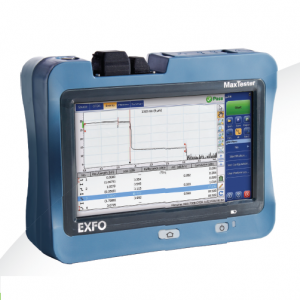

Introdução

O Reflectômetro Óptico no Domínio do Tempo (OTDR) é um instrumento optoeletrônico essencial, projetado para a caracterização, certificação e solução de problemas abrangentes em redes de fibra óptica. Ele fornece uma visão geral gráfica e detalhada de todo o enlace de fibra, permitindo a medição precisa do comprimento, atenuação total, perdas em emendas e conectores e perda de retorno óptico. Como ferramenta definitiva para localizar falhas como rupturas ou curvaturas, os OTDRs são indispensáveis ​​para instalação, manutenção e garantia de qualidade de redes. A Fibermart oferece uma gama versátil, incluindo modelos de marcas líderes e unidades portáteis proprietárias de OEMs, compatíveis com todos os tipos e comprimentos de onda de fibra padrão para atender a diversos requisitos de teste.

Características

● Mede parâmetros-chave, incluindo o comprimento total da fibra, a atenuação de ponta a ponta e a perda em eventos como emendas, conectores e divisores, fornecendo um perfil completo do enlace óptico.

● Localiza e identifica com precisão falhas como rupturas, dobras acentuadas e conectores defeituosos, exibindo sua distância e perda com alta resolução para uma solução de problemas eficiente.

● Disponível para fibras monomodo e multimodo, para comprimentos de onda de 850 µm, 1300 nm, 1310 nm e 1550 nm, para realizar testes de comprimento de onda duplo e monitorar fibras ativas.

● Fornece OTDRs de fabricantes renomados (AFL Noyes, EXFO, VIAVI, YOKOGAWA), bem como unidades OEM portáteis e de mão totalmente funcionais fabricadas pela Fibermart, com  funções integradas de OPM, VFL e microscópio  .

● Apresenta um software intuitivo para analisar dados de rastreamento, gerando automaticamente relatórios detalhados de aprovação/reprovação e documentos de certificação para documentação de rede.

Princípios

Um OTDR opera com base no princípio da reflectometria óptica no domínio do tempo. Ele funciona como um radar óptico para fibra óptica. O instrumento injeta uma série de pulsos de laser curtos e de alta potência em uma das extremidades da fibra em teste. À medida que esses pulsos se propagam pela fibra, uma pequena fração da luz é continuamente espalhada para trás devido ao espalhamento de Rayleigh (proveniente de variações microscópicas na densidade do vidro) e refletida em pontos discretos devido à reflexão de Fresnel (em interfaces vidro-ar, como rupturas ou conectores).

O receptor sensível do OTDR detecta essa luz retroespalhada e refletida. Medindo com precisão o atraso entre o envio do pulso e o recebimento do sinal de retorno, e conhecendo a velocidade da luz na fibra, o instrumento calcula a distância até cada evento. O decaimento constante do sinal de retroespalhamento cria uma curva que indica a atenuação da fibra por quilômetro. Uma queda repentina na curva indica um evento de perda (emenda, curvatura), enquanto um pico acentuado indica um evento de reflexão (conector, ruptura). A análise dessa curva permite que os técnicos visualizem a integridade e o desempenho de toda a fibra.

Aplicações

● Instalação e Certificação de Redes de Fibra Óptica.

● Manutenção e monitoramento de rotina da rede.

● Localização de falhas e restauração de emergência.

● Garantia de qualidade para emendas e conectores.

● Gestão de inventário e documentação de fibras.
