Réflectomètres Optiques Temporels (OTDR)

L'OTDR (réflectomètre optique temporel) est un instrument optoélectronique utilisé pour caractériser les fibres optiques. Il offre une vue d'ensemble du système testé et permet d'estimer la longueur de la fibre et l'atténuation globale, en tenant compte des pertes aux épissures et aux connecteurs. Il permet également de localiser les défauts, tels que les ruptures, et de mesurer l'affaiblissement de retour optique. Nos OTDR sont compatibles avec différents types de fibres et longueurs d'onde, notamment les fibres monomodes et multimodes, ainsi que les fibres à 1310 nm, 1550 nm et 1625 nm. Nous distribuons également des OTDR de marques renommées, telles que les séries AFL Noyes OFL et FLX, JDSU MTS, EXFO FTB et YOKOGAWA AQ. Des OTDR portables et de poche (fabriqués par Fiber-Mart) sont également disponibles.

Introduction

Le réflectomètre optique temporel (OTDR) est un instrument optoélectronique essentiel, conçu pour la caractérisation, la certification et le dépannage complets des réseaux de fibres optiques. Il fournit une vue d'ensemble graphique détaillée d'une liaison fibre optique, permettant une mesure précise de la longueur, de l'atténuation globale, des pertes d'épissure et de connexion, ainsi que de l'affaiblissement de retour optique. Outil de référence pour la localisation des défauts tels que les ruptures ou les courbures, l'OTDR est indispensable à l'installation, à la maintenance et à l'assurance qualité des réseaux. Fibermart propose une gamme polyvalente, incluant des modèles de grandes marques et des unités portables OEM propriétaires, compatibles avec tous les types de fibres et longueurs d'onde standard afin de répondre à divers besoins de test.

Caractéristiques

● Mesure les paramètres clés, notamment la longueur totale de la fibre, l'atténuation de bout en bout et les pertes au niveau des épissures, des connecteurs et des séparateurs, fournissant ainsi un profil complet de la liaison optique.

● Localise et identifie avec précision les défauts tels que les ruptures, les courbures importantes et les connecteurs défectueux, en affichant leur distance et leur perte avec une haute résolution pour un dépannage efficace.

● Disponible pour les fibres monomodes et multimodes, pour les longueurs d'onde de 850 µm, 1300 nm, 1310 nm et 1550 nm afin d'effectuer des tests à double longueur d'onde et de surveiller les fibres en fonctionnement.

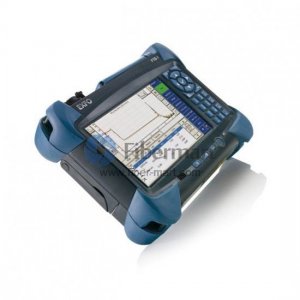

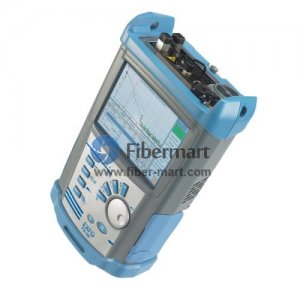

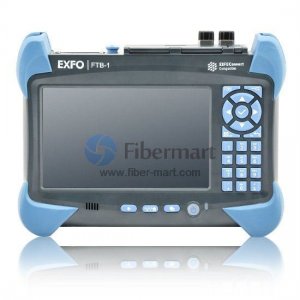

● Fournit des OTDR de fabricants renommés (AFL Noyes, EXFO, VIAVI, YOKOGAWA) ainsi que des unités OEM portables et de poche entièrement fonctionnelles fabriquées par Fibermart, avec  des fonctions OPM, VFL et microscope intégrées  .

● Comprend un logiciel intuitif pour l'analyse des données de traçabilité, la génération automatique de rapports détaillés de réussite/échec et de documents de certification pour la documentation du réseau.

Principes

Un OTDR fonctionne selon le principe de la réflectométrie optique temporelle. Il fonctionne comme un radar optique pour fibre optique. L'instrument injecte une série d'impulsions laser brèves et de forte puissance à une extrémité de la fibre testée. Lors de la propagation de ces impulsions dans la fibre, une petite fraction de la lumière est continuellement diffusée en arrière par diffusion Rayleigh (due aux variations microscopiques de densité du verre) et réfléchie en des points discrets par réflexion de Fresnel (aux interfaces verre-air, comme les ruptures ou les connecteurs).

Le récepteur sensible de l'OTDR détecte la lumière rétrodiffusée et réfléchie. En mesurant précisément le délai entre l'émission de l'impulsion et la réception du signal de retour, et connaissant la vitesse de la lumière dans la fibre, l'instrument calcule la distance de chaque événement. La décroissance progressive du signal rétrodiffusé crée une pente qui indique l'atténuation de la fibre par kilomètre. Une chute brutale de la pente indique une perte (épissure, courbure), tandis qu'un pic aigu indique une réflexion (connecteur, rupture). L'analyse de cette pente permet aux techniciens de visualiser l'état et les performances de la fibre.

Applications

● Installation et certification des réseaux de fibre optique.

● Maintenance et surveillance régulières du réseau.

● Localisation des pannes et rétablissement d'urgence.

● Assurance qualité pour l'épissure et la connexion.

● Gestion des stocks et de la documentation des fibres.
