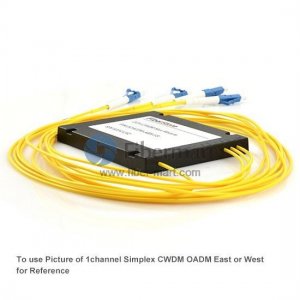

Module duplex duplex de CWDM OADM de module de Pigtailed de 16 canaux à l'est et à l'ouest

16 canales CWDM OADM este-estabilidad-oeste ABS módulo trenzado dúplex

CWDM OADM dúplex para tráfico este-oeste

Los módulos Duplex CWDM/AD agregan (multiplexor) y eliminan (demultiplexor) longitudes de onda seleccionadas a través de un enlace Duplex CWDM MUX y DEMUX de fibra dual para tráfico este y oeste.

Los módulos CWDM OADM (CWDM/AD) de Fiber-Mart son multiplexores ópticos de adición y eliminación (OADM) con multiplexación por división de onda (CWDM). "Agregar" y "eliminar" aquí se refieren a la capacidad del dispositivo de agregar uno o más canales de longitud de onda nuevos a una señal WDM de longitud de onda múltiple existente, y de eliminar (quitar) uno o más canales, pasando esas señales a otra ruta de red.

El CWDM/AD es un multiplexor óptico pasivo de adición y eliminación diseñado para aplicaciones de configuraciones punto a punto, en anillo o en bus que proporciona la solución ideal para la creciente demanda de ancho de banda en redes de acceso empresariales y metropolitanas y ofrece importantes ahorros de costos a los fabricantes de equipos de red, lo que les permite desarrollar sistemas de acceso metropolitano que son más económicos, más fáciles de aprovisionar y más simples de operar.

Los canales agregados/eliminados se interconectan a cualquiera de los transceptores CWDM de Fibertsore en el lado del equipo, y también proporcionamos configuraciones de puerto opcionales como: Puerto Express, Puerto de Monitor, puerto de banda de paso de 1310 nm y puerto de 1550 nm para estos multiplexores según la elección del cliente.

Detalles del panel frontal

a
Puerto común:

Entrada y salida de troncal en tráfico este y oeste.
Conectores LC, SC, ST y FC disponibles.

b
Puerto Add/Drop en el oeste:

Add and Drop en el oeste.
Conectores LC, SC, ST y FC disponibles.
Cumple con el estándar ITU-T G.657A1 CWDM desde 1270 nm hasta 1610 nm, con un aumento de 20 nm

c
Puerto Add/Drop en el este:

Add and Drop en el este.
Conectores LC, SC, ST y FC disponibles.
Cumple con el estándar ITU-T G.657A1 CWDM desde 1270 nm hasta 1610 nm, con un aumento de 20 nm

NOTA:

• El diseño real depende del tipo de conector elegido, así como de otros factores. Sin embargo, el esquema principal sigue siendo el mismo.
• También ofrecemos configuraciones de puerto opcionales, como: puerto Express, puerto de monitor, puerto de banda de paso de 1310 nm y puerto de 1550 nm para estos multiplexores según la elección del cliente. Si necesita más detalles, comuníquese con [email protected].
• Al utilizar SDH/SONET heredado de 1310 nm, no se deben utilizar las longitudes de onda CWDM de 1270, 1290, 1310, 1330 y 1350 nm.
• Cuando se utiliza con SDN/SONET heredado de 1550 nm, no se deben utilizar las longitudes de onda CWDM de 1510, 1530, 1550, 1570 y 1590 nm.

Detalles del artículo

• 16 canales CWDM OADM
• 2 puertos comunes para tráfico Oeste y Este: conector dúplex
• Todos los canales Add/Drop para tráfico Oeste y Este: conector simplex; separación de canales de 20 nm desde 1270 nm hasta 1610 nm
• 2 carcasas de caja con conectores flexibles ABS, una para Add y la otra para Drop
• Complemento OADM para la línea de productos CWDM express
• Compatible con el estándar CWDM ITU-T G.657A1
• Protocolo y velocidad transparentes para aplicaciones de hasta 10 Gbp
• Se pueden utilizar transceptores de bajo coste, aunque se pueden seguir utilizando los equipos existentes
• Está equipado con puertos de configuración como Monitor, Express según la elección del cliente (ver opciones)
• El panel frontal está equipado con adaptadores según la elección del cliente (ver opciones)
• Instalación de fabricación con certificación ISO 9001

Tipo de módulo ABS

Multiplexor y demultiplexor separados (por defecto) Multiplexor y demultiplexor combinatorios

Para multiplexor y demultiplexor dúplex, fabricamos paquetes ABS separados por defecto. Como se muestra en la imagen de la izquierda, hay dos cajas ABS separadas, una es para empaquetar los canales de longitud de onda del multiplexor y la otra para los canales de longitud de onda del demultiplexor.

Si bien también podemos proporcionar paquetes ABS combinatorios como el de la imagen de la derecha, el multiplexor y el demultiplexor se empaquetan todos juntos en una caja ABS, lo que ahorra espacio sin afectar el uso y la función. Es muy conveniente empaquetar el multiplexor y el demultiplexor en una caja ABS para canales de longitud de onda dúplex como 2 canales, 4 canales... 9 canales, pero para 16 canales y 18 canales, le recomendamos que elija un montaje en rack de 1U, ya que la caja ABS puede no ser suficiente para empaquetar tantos canales.

Detalles mecánicos para la vivienda

Nota: Tenga en cuenta que los dibujos que se muestran aquí solo muestran las dimensiones y no la configuración específica del módulo.
