16 채널 CWDM OADM 동-안정-서 ABS 피그테일 모듈 이중
동서 교통을 위한 듀플렉스 CWDM OADM
Duplex CWDM/AD 모듈은 동쪽-서쪽 트래픽을 위한 듀얼 파이버 Duplex CWDM MUX & DEMUX 링크를 통해 선택된 파장을 추가(멀티플렉서)하고 삭제(디멀티플렉서)합니다.
Fiber-Mart CWDM OADM(CWDM/AD) 모듈은 Course Wave Division Multiplexing(CWDM) Optical Add and Drop Multiplexers(OADM)입니다. 여기서 "추가"와 "드롭"은 기존 다중 파장 WDM 신호에 하나 이상의 새로운 파장 채널을 추가하고 하나 이상의 채널을 삭제(제거)하여 해당 신호를 다른 네트워크 경로로 전달하는 장치의 기능을 말합니다.
CWDM/AD는 지점 간, 링 또는 버스 구성 애플리케이션을 위해 설계된 수동형 광학 추가/드롭 멀티플렉서로, 기업 및 메트로 액세스 네트워크의 증가하는 대역폭 수요에 이상적인 솔루션을 제공하고 네트워크 장비 제조업체에 극적인 비용 절감을 제공하여 비용이 낮고 프로비저닝이 쉽고 작동이 간단한 메트로 액세스 시스템을 개발할 수 있도록 합니다.
추가/삭제된 채널은 장비 측의 모든 Fibertsore CWDM 트랜시버와 인터페이스되며, 고객의 선택에 따라 이러한 멀티플렉서에 대한 익스프레스 포트, 모니터 포트, 1310nm 통과대역 포트, 1550nm 포트와 같은 선택적 포트 구성도 제공합니다.

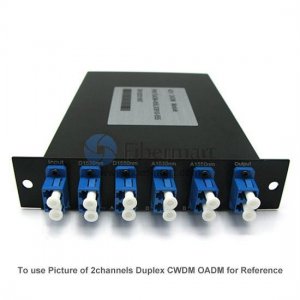

전면 패널 세부 정보
-
a
공통 포트:
서쪽과 동쪽 트래픽 모두에서 트렁크 입력 및 출력.
LC, SC, ST 및 FC 커넥터 사용 가능.
b
서쪽에 포트 추가/삭제:
서쪽에 추가 및 삭제.
LC, SC, ST 및 FC 커넥터 사용 가능.
1270nm에서 1610nm까지 ITU-T G.657A1 CWDM 표준 준수, 20nm 증가
c
동쪽에 포트 추가/삭제:
동쪽에 추가 및 삭제.
LC, SC, ST 및 FC 커넥터 사용 가능.
1270nm에서 1610nm까지 ITU-T G.657A1 CWDM 표준 준수, 20nm 증가
메모:
-
실제 레이아웃은 선택한 커넥터 유형과 기타 요인에 따라 달라집니다. 그러나 주요 구성은 동일하게 유지됩니다. 또한 고객 선택에 따라 이러한 멀티플렉서에 대한 익스프레스 포트, 모니터 포트, 1310nm 패스밴드 포트 및 1550nm 포트와 같은 선택적 포트 구성을 제공합니다. 자세한 내용은 [email protected]으로 문의하세요. 1310nm 레거시 SDH/SONET과 함께 사용할 경우 CWDM 파장 1270, 1290, 1310, 1330 및 1350nm를 사용하면 안 됩니다.
-
1550nm 레거시 SDN/SONET과 함께 사용할 경우 CWDM 파장 1510, 1530, 1550, 1570 및 1590nm을 사용하면 안 됩니다.
상품 상세정보
-
16채널 CWDM OADM
-
서쪽 및 동쪽 트래픽을 위한 2개의 공통 포트: 듀플렉스 커넥터
-
서쪽 및 동쪽 트래픽을 위한 모든 추가/드롭 채널: 심플렉스 커넥터; 1270nm에서 1610nm까지 20nm의 채널 분리
-
2개의 ABS 피그테일 박스 하우징, 하나는 추가용이고 다른 하나는 드롭용
-
익스프레스 CWDM 제품군을 보완하는 OADM
-
ITU-T G.657A1 CWDM 표준 준수
-
최대 10Gbp의 애플리케이션에 대한 프로토콜 및 속도 투명성
-
저가형 트랜시버 적용 가능, 기존 장비 사용 가능
-
고객 선택에 따라 Monitor, Express 포트와 같은 구성 포트가 장착되어 있음(옵션 참조)
-
전면 패널에는 고객 선택에 따라 어댑터가 장착되어 있음(옵션 참조)
-
ISO 9001 제조 시설
ABS 모듈 유형
별도의 멀티플렉서 및 디멀티플렉서(기본값) 복합 멀티플렉서 및 디멀티플렉서
듀플렉스 멀티플렉서 및 디멀티플렉서의 경우 기본적으로 별도의 ABS 패키지를 만듭니다. 왼쪽 그림과 같이 두 개의 별도 ABS 상자가 있는데, 하나는 멀티플렉서의 파장 채널을 패키징하기 위한 것이고 다른 하나는 디멀티플렉서의 파장 채널을 위한 것입니다.
오른쪽 그림과 같이 복합 ABS 패키지를 제공할 수도 있지만, 멀티플렉서와 디멀티플렉서는 모두 하나의 ABS 상자에 함께 패키징되어 사용 및 기능에 영향을 주지 않으면서 공간을 절약합니다. 2채널, 4채널...9채널과 같은 듀플렉스 파장 채널의 경우 멀티플렉서 및 디멀티플렉서를 하나의 ABS 상자에 패키징하는 것이 매우 편리하지만, 16채널 및 18채널의 경우 ABS 상자가 그렇게 많은 채널을 패키징하기에 충분하지 않을 수 있으므로 1U 랙 마운트를 선택하는 것이 좋습니다.
하우징의 기계적 세부 사항
참고: 여기에 표시된 도면은 치수만 보여줄 뿐 모듈의 구체적인 구성을 보여주지 않습니다.
