Дуплексный CWDM OADM для трафика «Восток-Запад»

Модули Duplex CWDM/AD добавляют (мультиплексор) и удаляют (демультиплексор) выбранные длины волн по двухволоконному дуплексному каналу CWDM MUX и DEMUX для трафика в направлении «Восток-Запад».

Модули Fiber-Mart CWDM OADM (CWDM/AD) — это оптические мультиплексоры ввода-вывода (OADM) с мультиплексированием с разделением по длине волны (CWDM). «Добавление» и «вывод» здесь означают способность устройства добавлять один или несколько новых каналов длины волны к существующему многоволновому сигналу WDM и выводить (удалять) один или несколько каналов, передавая эти сигналы на другой сетевой путь.

CWDM/AD — это пассивный оптический мультиплексор ввода-вывода, разработанный для приложений с конфигурациями «точка-точка», «кольцо» или «шина», который обеспечивает идеальное решение для растущего спроса на полосу пропускания в корпоративных и городских сетях доступа и обеспечивает существенную экономию средств для производителей сетевого оборудования, позволяя им разрабатывать системы городского доступа, которые дешевле, проще в предоставлении и эксплуатации.

Добавленные/удаленные каналы подключаются к любому из приемопередатчиков Fibertsore CWDM на стороне оборудования, а также мы предоставляем дополнительные конфигурации портов, такие как: Express Port, Monitor Port, порт полосы пропускания 1310 нм и порт 1550 нм для этих мультиплексоров по выбору заказчика.

Детали передней панели

a
Общий порт:

Магистральный вход и выход в западном и восточном трафике.
Доступны разъемы LC, SC, ST и FC.

b
Порт добавления/вывода на западе:

Добавление и вывод на западе.
Доступны разъемы LC, SC, ST и FC.

Соответствует стандарту ITU-T G.657A1 CWDM от 1270 нм до 1610 нм с увеличением на 20 нм

c
Порт добавления/вывода на востоке:

Добавление и вывод на востоке.
Доступны разъемы LC, SC, ST и FC.
Соответствует стандарту ITU-T G.657A1 CWDM от 1270 нм до 1610 нм с увеличением на 20 нм

ПРИМЕЧАНИЕ:

• Фактическая компоновка зависит от выбранного типа разъема, а также от других факторов. Однако принципиальная схема остается прежней
• Мы также предоставляем дополнительные конфигурации портов, такие как: Express Port, Monitor Port, 1310nm passband port и 1550nm port для этих мультиплексоров в соответствии с выбором клиента, нужны дополнительные сведения, пожалуйста, свяжитесь с [email protected]
• При использовании с 1310nm legacy SDH/SONET не следует использовать длины волн CWDM 1270, 1290, 1310, 1330 и 1350nm.
• При использовании с устаревшей SDN/SONET 1550 нм не следует использовать длины волн CWDM 1510, 1530, 1550, 1570 и 1590 нм.

Подробности товара

• 16 каналов CWDM OADM
• 2 общих порта для трафика West и East: дуплексный разъем
• Все каналы Add/Drop для трафика West и East: симплексный разъем; разделение каналов 20 нм от 1270 нм до 1610 нм
• 2 корпуса ABS Pigtailed box, один для Add, другой для Drop
• OADM дополнение к линейке продуктов Express CWDM
• Соответствует стандарту ITU-T G.657A1 CWDM
• Протокол и скорость прозрачны для приложений до 10 Гбит/с
• Применимы недорогие трансиверы, существующее оборудование все еще может быть использовано
• Она оснащена портами конфигурации, такими как Monitor, Express port, в соответствии с выбором клиента (см. опции)
• Передняя панель оснащена адаптерами в соответствии с выбором клиента (см. опции)
• Производственное предприятие, сертифицированное по стандарту ISO 9001

Тип модуля АБС

Раздельный мультиплексор и демультиплексор (по умолчанию) Комбинированный мультиплексор и демультиплексор

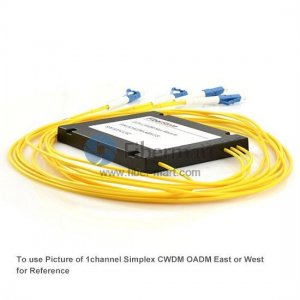

Для дуплексного мультиплексора и демультиплексора мы делаем отдельный корпус ABS по умолчанию. Как показано на рисунке слева, есть два отдельных корпуса ABS, один для упаковки каналов длин волн мультиплексора, а другой для каналов длин волн демультиплексора.

Хотя мы также можем предоставить комбинированный корпус ABS, как показано на рисунке справа, мультиплексор и демультиплексор упакованы все вместе в один корпус ABS, что экономит место, не влияя на использование и функциональность. Очень удобно упаковывать мультиплексор и демультиплексор в один корпус ABS для дуплексных каналов длин волн, таких как 2 канала, 4 канала...9 каналов, но для 16 каналов и 18 каналов мы рекомендуем вам выбрать монтаж в стойку 1U, так как корпуса ABS может быть недостаточно для упаковки такого количества каналов.

Механические детали для корпуса

Примечание: Обратите внимание, что представленные здесь чертежи показывают только размеры, а не конкретную конфигурацию модуля.
