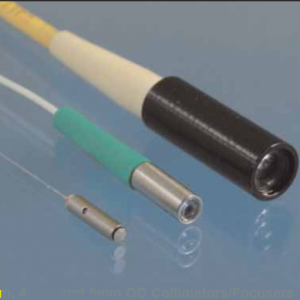

Collimateur à fibre unique à haute puissance 1M 5W 1310nm 900um

Les collimateurs de fibres sont des appareils utilisés pour développer et collimuler la lumière de sortie à la fin de la fibre, ou pour couper des faisceaux lumineux entre deux fibres. Ils sont un module combinant une fibre et une lentille et possède une fonction qui produit des faisceaux parallèles. Lorsque les collimateurs de fibres sont fabriqués, les positions de la fibre et de la lentille sont réglées de sorte que les faisceaux parallèles puissent être obtenus, ce qui nécessite généralement des ajustements extrêmement fins. Plus l'énergie Le collimateur de fibres est capable de rassembler la source et de lancer dans l'extrémité des fibres. Ils sont disponibles avec différentes longueurs d'onde (850 nm, 980 nm, 1060 nm, 1310 nm, 1550 nm) ou des options de fibre (Fibre SM, MM. Fibre, PM Fibre et LMA Fibre, etc.).

Caractéristiques

    Perte d'insertion faible et perte de retour
    Réflexion du bas du dos
    Ratio d'extinction élevé
    Faible perte d'insertion
    Large longueur d'onde de fonctionnement et température
    Conception scientifique avec art sérieux

Applications

    Jumper de câble optique ou câble de cochon
    Collimation du faisceau laser
    Jumper de câble optique ou câble de cochon
    Isolateur PM et PW WDM
    Collimation du faisceau laser

Caractéristiques

Type	Single Fiber	Dual Fiber
Grade	Premium	Premium
Wavelength (nm)	1310+30, 1550+30, 1310/1550+30, 980/1550+30 or custom wavelength
Insertion Loss (Typ.) (dB)	0.17	0.2
Insertion Loss (Max.) (dB)	0.2	0.28
Return Loss (Typ.)	65	65
Beam Diameter (mm)	<0.45 (1.8mm Lens) <0.35 (1.0mm Lens)	<0.45 (1.8mm Lens) <0.35 (1.0mm Lens)
Operating Temperature( ° C )	-20 ~+75
Storage Temperature ( ° C )	-40 ~+85
Dimensions (mm)	1.8(OD) Lens(Standard)	2.40x10 or 3.2x10 gold plated SS tube or 2.78x10 glass tube or custom size
1.0(OD) Lens(Mini-size)	1.40x9 or 2.8x10 gold plated SS tube 2.0x9 glass tube or custom size
Fiber Type	250um bare fiber or 900um tight buffer
At 10mm working distance and single wavelength. (Dual wavelength IL will increase by 0.1 dB)
At <1mm reflection working distance (RWD) and single wavelength.

Exemple

Dimension

Fibermart Optical Collimator Datasheet

Datasheet to Download
