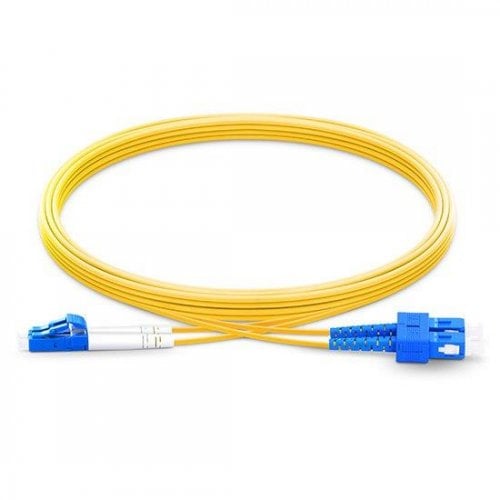

Câble de raccordement à fibre optique insensible aux courbures LC UPC vers SC UPC Duplex 2,0 mm LSZH SMF 1 m

Câble de raccordement à fibre optique monomode duplex LC UPC vers SC UPC 9/125 OS2 insensible aux courbures, 1 m

Les câbles à fibre optique insensibles aux courbures présentent une perte de puissance optique bien plus faible en conditions de courbure, tout en restant compatibles avec les câbles conventionnels. Ils sont fabriqués à partir de fibre optique solide assistée par tranchée, conçue pour réduire la perte optique en cas de courbure. Ils offrent la même qualité, les mêmes caractéristiques mécaniques et les mêmes performances optiques que nos cordons de brassage standard, avec en plus la capacité de maintenir les performances optiques en cas de courbure ou de flexion. Ils réduisent les interruptions de dispersion lumineuse dues à la torsion, à la flexion ou à la pression, pour une bande passante plus longue et une installation facile.

Les câbles à fibre optique insensibles aux courbures sont disponibles pour les réseaux multimodes (OM1, OM2, OM3 et OM4) et monomodes (OS2). Fiber-MART propose des câbles à fibre optique insensibles aux courbures de 1 à 50 mètres et des longueurs sur mesure selon vos besoins.


Application

Les câbles de raccordement à fibre optique insensibles à la courbure sont utilisés dans les applications pour lesquelles une faible perte dans un routage à rayon serré est importante.

Câble insensible à la courbure vs câble standard

La fibre multimode insensible aux courbures (BIMMF) est similaire à la fibre multimode standard, à la différence près qu'elle présente une conception de cœur innovante intégrant un profil à gradient d'indice et une tranchée optique spécialement conçue. Cette tranchée permet de confiner les modes qui se propagent dans le cœur de la fibre, même dans les situations de courbure les plus difficiles. Une courbure trop serrée d'une fibre conventionnelle peut entraîner une fuite de modes lumineux hors du cœur, entraînant une dégradation du signal. Avec une fibre multimode insensible aux courbures bien conçue, la tranchée optique agit comme une barrière pour retenir les modes lumineux à l'intérieur du cœur, même lors de courbures serrées.

La tranchée, ou fossé comme certains l'appellent, entoure le cœur des fibres BI SMF et BI MMF afin de réfléchir la lumière perdue vers le cœur. La BIMMF est entièrement compatible avec les normes OM2, OM3 et OM4 pour les fibres multimodes optimisées pour le laser, et est également rétrocompatible avec le parc installé de fibres multimodes de 50 m non optimisées pour le laser.

Avantages des câbles à fibres optiques insensibles à la courbure

1. Les erreurs d'installation de câbles à fibre optique dues à des courbures prononcées (à l'intérieur des panneaux de brassage, des racks, des points d'entrée/sortie, etc.) peuvent être évitées.
2. Les cordons de brassage peuvent bénéficier grandement de la fibre insensible à la courbure, car les risques de courbure importante des cordons de brassage pendant l'installation/la maintenance sont très élevés.
3. Les applications à bande passante plus élevée peuvent être déployées en toute confiance grâce à des fibres insensibles à la courbure, car une courbure excessive accidentelle des fibres n'entraîne pas de dégradation importante des performances.
4. Les câbles à fibre optique insensibles à la courbure sont très utiles pour les installations de câbles à fibre optique en intérieur, car ils peuvent désormais être déplacés autour des murs, des piliers, des plafonds, des conduits et autres surfaces irrégulières dans les bâtiments sans se soucier des courbures excessives des fibres.
5. Les câbles à fibre optique insensibles à la courbure peuvent être épissés en utilisant les mêmes méthodes que les câbles normaux et leurs performances d'épissure peuvent être mesurées à l'aide d'OTDR (réflectomètres optiques dans le domaine temporel), tout comme les câbles à fibre optique normaux.
6. Les connecteurs et accessoires de fibre normaux sont compatibles avec les fibres insensibles à la courbure (la plupart du temps).
7. Les fibres insensibles à la courbure présentent également une grande résilience dans les situations où les fibres sont fixées aux surfaces à l'aide de serrage, d'attaches ou d'agrafage.

Emballage et étiquetage

Ce paquet de câbles à fibre optique facile à emporter et bien protégé a été étiqueté et marqué par Fiber-MART.COM par défaut.

Comment choisir le bon type de câble à fibre optique

La différence entre les modes fibre OM4 et OM3 est la suivante :
1. OM4 a été développé spécifiquement pour la transmission laser VSCEL et permet des distances de liaison de 10 Gig/seconde allant jusqu'à 550 mètres (contre 300 M avec OM3).
2. La bande passante modale effective pour OM4 est plus du double de celle de OM3.
3. Pour le câble de raccordement OM4, elle est de 4700 MHz.km tandis que pour OM3, elle est de 2000 MHz.km.
