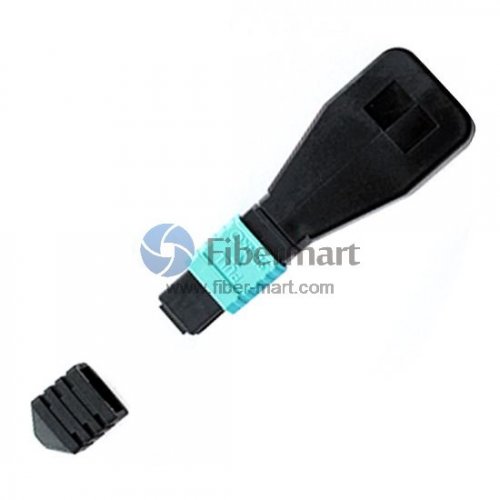

Module de bouclage de fibre multimode MPO OM3 à 24 fibres

Module de bouclage de fibre multimode OM3 MPO/MTP à 24 fibres

Les modules de bouclage MPO/MTP sont largement utilisés dans les environnements de test, notamment au sein des réseaux optiques parallèles 40 et 100G. Ils permettent la vérification et le test des émetteurs-récepteurs dotés d'une interface MPO/MTP (40G BASE-SR4 QSFP+ ou 100G BASE-SR10 CXP/CFP). Les bouclages sont conçus pour relier les émetteurs-récepteurs (TX) et les récepteurs (RX) des interfaces MPO/MTP. Ils facilitent et accélèrent les tests d'intégrité des segments de réseaux optiques en les connectant aux jonctions/cordons de brassage MPO/MTP.

Caractéristiques

• SM 9/125, MM 50/125, MM 62,5/125
• Virole MPO/MTP à 12 ou 24 fibres
• Options de gaine de câble LSZH, OFNP, OFNR
• Connecteurs MPO/MTP femelles et mâles
• Sélection des variantes de polarité
• Émetteurs-récepteurs 40G QSFP+ et 100G CXP/CFP
• Terminé et testé en usine
• Interface MPO/MTP - Les composants MPO/MTP présentent des propriétés optiques et mécaniques supérieures

Applications

• Infrastructure de centre de données
• Réseau de stockage (SAN) - Fibre Channel
• Optique parallèle
• Infiniband
• Protocoles émergents 40 et 100 Gbit/s

Caractéristiques

Polarité (Alignement des canaux)

12-MTP VS 24-MTP

Une interface MTP à 12 fibres pour 40 Gbit/s comprend 4 voies à 10 Gbit/s chacune sur fibre monomode ou multimode, soit un total de 8 fibres (4 pour l'émission et 4 pour la réception).
Une interface MTP à 24 fibres pour 100 Gbit/s comprend 10 voies à 10 Gbit/s chacune sur fibre monomode ou multimode, soit un total de 20 fibres (10 pour l'émission et 10 pour la réception).
