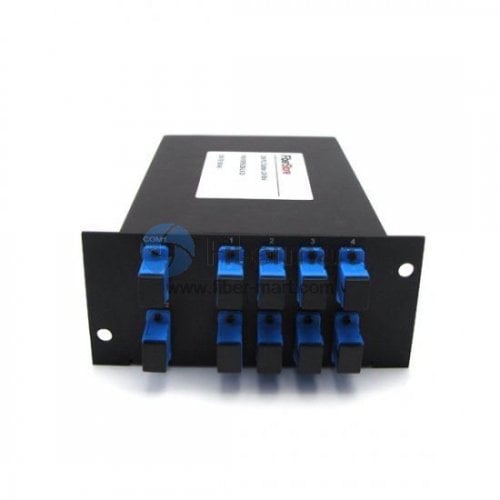

Fiber-Mart 2x8 Fiber PLC Splitter peut distribuer ou combiner 2 signaux optiques en 8 fibres de sortie.
PLC Splitter est basé sur la technologie des circuits à ondes lumineuses planaires.
Le répartiteur PLC 2x8, les connecteurs fibre G.657A, FC, SC, ST et LC au choix, boîtier métallique LGX standard, présente une fiabilité élevée, une petite taille, une large plage de longueurs d'onde de fonctionnement et une bonne uniformité de canal à canal et offre un coût produit efficace et peu encombrant adapté aux exigences de mise en réseau en constante évolution, et est maintenant largement utilisé dans les réseaux PON pour réaliser la division de la puissance du signal optique
Caractéristiques du séparateur PLC LGX Box
Faible perte d'insertion
Faible perte dépendante de la polarisation
Bonne uniformité de canal à canal
Large longueur d'onde de fonctionnement : 1260 ~ 1650 nm
Haute fiabilité et stabilité
Conforme Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999 Conforme
Boîte en métal LGX standard - Emballage durable, protecteur, vraiment adapté à une utilisation en extérieur
Applications du répartiteur PLC LGX Box
Fibre jusqu'au point (FTTX)
Fibre jusqu'au domicile (FTTH)
Réseaux optiques passifs (PON, GEPON)
Réseaux locaux (LAN)
Télévision par câble (CATV)
Réseaux de télécommunications
Dessin mécanique
Coupleur V.S FBT, les avantages de l'API sont les suivants
La perte à la transmission de différentes longueurs d'onde n'est pas sensible, elle peut donc répondre aux exigences de transmission de différentes longueurs d'onde
Haute uniformité spectrale, peut diviser les signaux en moyenne
Structure compacte, petit volume
L'avantage de coût est très évident sur de nombreux canaux de répartiteur
Informations sur la commande
Fiber-Mart propose toute une série de répartiteurs 1xN et 2xN adaptés à des applications spécifiques :
a.1x2, 1x4, 1x8, 1x16, 2x2, 2x4, 2x8, 2x16 Des versions de répartiteurs sont disponibles.
b. Les connecteurs SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC ou aucun connecteur peuvent être sélectionnés à votre guise.
c. La longueur de la queue de cochon peut également être personnalisée; bienvenue à nous contacter pour plus de détails.
Avantage du type de boîte LGX
Le répartiteur PLC de type boîtier Fiber-Mart LGX est le meilleur choix à installer sur le châssis rack 4U ci-dessus, qui est largement utilisé dans les réseaux FTTH.
Le châssis rack 4U dispose d'une gestion polyvalente des câbles comme ci-dessous :
La porte en verre offre une bonne couverture pour l'intérieur de l'appareil LGX, protège de la poussière et des dommages.
Barre de gestion des câbles, arrière (4 attaches crochet et boucle incluses) - fournit une goulotte où l'excès de câble peut être stocké
Capacité de la boîte LGX de 12 pièces - avantage pour le centre haute densité
Exemples d'images
Notre usine
Parameter |
Port Configuration |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
Fiber Type |
G.657A |
Operating Wavelength(nm) |
1260~1650 |
Insertion Loss(dB) |
Typical |
4.2 |
7.8 |
11.2 |
14.6 |
17.4 |
21.4 |
Max |
4.6 |
8.2 |
11.6 |
15 |
17.9 |
21.9 |
Loss Uniformity (dB) |
Max |
1 |
1.4 |
1.5 |
2 |
2.5 |
2.5 |
Return Loss (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
PDL (dB) |
Max |
0.2 |
0.2 |
0.4 |
0.4 |
0.4 |
0.5 |
Directivity (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
Wavelength Dependent Loss(dB) |
Max |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
Temperature Dependent Loss(-40~+85°C) |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1 |
Operating Temperature (°C) |
-40~+85 |
Storage Temperature (°C) |
-40~+85 |
