Simplex DWDM OADM pour trafic Est ou Ouest

Les modules Simplex DWDM/AD ajoutent (multiplexent) et suppriment (démultiplexent) des longueurs d'onde sélectionnées sur une liaison Simplex DWDM MUX ou DEMUX à double fibre pour le trafic est-ouest.

Les modules DWDM OADM (DWDM/AD) de Fiber-Mart sont des multiplexeurs optiques à insertion et extraction à multiplexage par répartition en longueur d'onde dense (DWDM). « Ajouter » et « supprimer » ici font référence à la capacité de l'appareil à ajouter un ou plusieurs nouveaux canaux de longueur d'onde à un signal WDM multi-longueurs d'onde existant et à supprimer (supprimer) un ou plusieurs canaux, en transmettant ces signaux à un autre chemin réseau.

Utilisant une technologie de filtrage haute performance, le DWDM/AD est un multiplexeur optique passif à insertion/extraction conçu pour ajouter/supprimer optiquement un ou plusieurs canaux DWDM dans une ou deux fibres. Il s'agit d'une solution idéale pour les réseaux Metro-Core, Metro-Access et Enterprises, qui comprend une famille de solutions flexibles et économiques qui étendent la capacité de bande passante de la fibre existante dans les applications de configurations point à point, en anneau ou en bus.

Les canaux d'ajout/suppression sont interfacés avec n'importe lequel des émetteurs-récepteurs DWDM Fiber-Mart côté équipement, et nous fournissons également des configurations de ports optionnelles telles que : port de surveillance, port de bande passante 1310 nm et port Express selon la demande du client. Disponible en 100 GHz ou 200 GHz (0,8/1,6 nm), montage en rack 19", module LGX ou boîtier ABS Pigtailed.

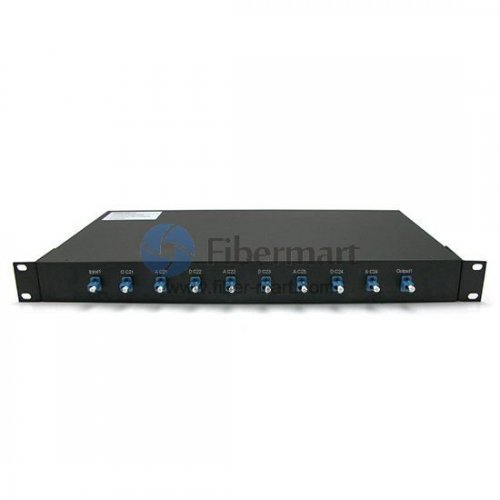

Détails du panneau avant

a
Port commun :

Entrée et sortie de liaison dans le trafic ouest et est.
Connecteurs LC, SC, ST et FC disponibles.

b
Port d'ajout/suppression pour une longueur d'onde spécifique :

Ajout et suppression à l'ouest ou à l'est.
Connecteurs LC, SC, ST et FC disponibles.
Conforme à la norme DWDM ITU-T G.657A1, grille 100 GHz.

NOTE:

• La disposition réelle dépend du type de connecteur choisi ainsi que d'autres facteurs. Cependant, le schéma principal reste le même
• Nous fournissons des configurations de port optionnelles telles que : port Express, port Monitor, port passe-bande 1310 nm et port 1550 nm pour ces multiplexeurs selon le choix du client. Pour plus de détails, veuillez nous contacter à [email protected]
• Lors de l'utilisation avec un SDH/SONET hérité 1310 nm, les longueurs d'onde CWDM 1270, 1290, 1310, 1330 et 1350 nm ne doivent pas être utilisées.
• Lors de l'utilisation avec un SDN/SONET hérité de 1 550 nm, les longueurs d'onde CWDM de 1 510, 1 530, 1 550, 1 570 et 1 590 nm ne doivent pas être utilisées.

Détails de l'article

• 4 canaux DWDM OADM, Add + Drop dans un seul emballage
• 1 x port d'entrée + 1 x port de sortie : connecteur Simplex
• Tous les canaux d'ajout/d'extraction pour le trafic Ouest ou Est : connecteur Simplex ; grille 100 GHz (0,8 nm). Remarque : grille 200 GHz (16 nm) également disponible sur demande.
• Boîtier de montage en rack 1U 19 pouces
• Complément OADM à la gamme de produits express DWDM
• Conforme à la norme ITU-T G.657A1 DWDM
• Protocole et débit transparents pour les applications jusqu'à 10 Gbp
• Distance métropolitaine, jusqu'à 80 km
• Appareil entièrement passif, aucune alimentation électrique nécessaire
• Il est équipé de ports de configuration tels que Monitor, Express port selon le choix du client (voir options)
• Le panneau avant est équipé d'adaptateurs selon le choix du client (voir options)
• Usine de fabrication certifiée ISO 9001

Détails mécaniques du boîtier

Veuillez noter que les dessins présentés ici ne montrent que les dimensions et non la configuration spécifique du module.
