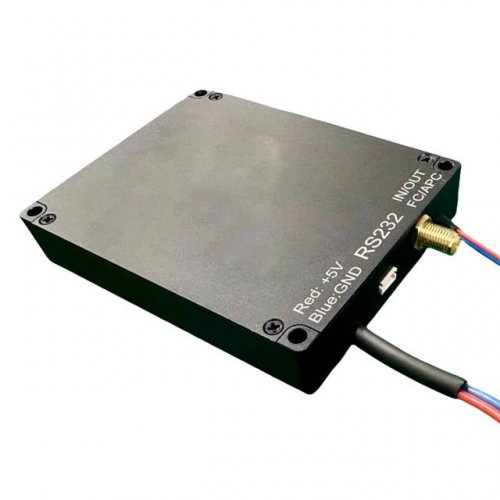

Diodes laser papillon DFB en boîtier modulaire piloté 20 MW 1 310 nm, option alimentation par courant alternatif ou par courant alternatif

Le module laser papillon DFB est spécialement conçu pour l'adoption de la puce MQW-DFB de haute qualité afin de répondre aux exigences des systèmes de transmission lumineuse à haute vitesse et à longueur d'onde spécifique. Il convient aux applications à onde continue et pulsée, telles que la détection, le doublage de fréquence, la détection et la télémétrie lumineuses, ainsi que l'injection pour amplificateurs à fibre ou lasers.

Le module laser papillon DFB FiberMart 20 MW 1310 nm produit des faisceaux laser d'une longueur d'onde spécifique. Il peut délivrer une puissance de sortie de 20 MW. Ce module laser papillon à 14 broches est fourni avec un isolateur optique intégré, une photodiode de contrôle, un refroidisseur thermoélectrique et un connecteur FC/APC. Il est équipé d'une fibre à maintien de polarisation. Le refroidisseur thermoélectrique intégré assure un fonctionnement stable du dispositif laser dans diverses conditions environnementales. Cette gamme de produits est largement utilisée dans les systèmes de transmission LAN, WAN, MAN, CATV et DMDW longue distance. Il peut également être utilisé dans une source de lumière stabilisée, une source de lumière modulée ou d'autres équipements de communication tels que l'émetteur CATV.

Caractéristiques

Puce MQW DFB LD haute linéarité et haute puissance
Isolateur intégré, TEC, thermistance et moniteur PD
Module de boîtier papillon 14 broches hermétiquement scellé
Optimisé pour des débits de modulation de 2,5 Gb/s
Longueur d'onde d'émission 1310 nm
Puissance de sortie 20 MW
Connecteur FC/APC monomode ou personnalisé
Pigtail en fibre monomode
Conforme à la directive RoHS

Application

Systèmes de transmission analogique longue portée
Voie directe CATV
Applications de diffusion et point à point 1310 nm

Description de la broche

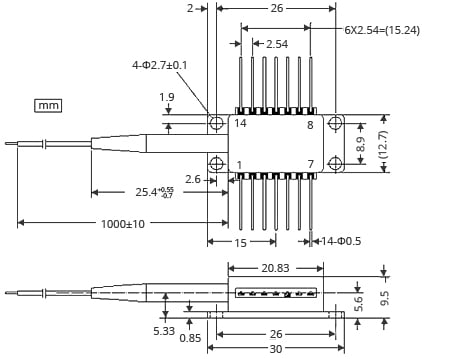

Aperçu du package :

Informations sur la commande

-X	31	X	X	X	X	X
Ébrécher	Longueur d'onde	Isolateur	Bande passante	Connecteur	Longueur de la queue de cochon	Plage de puissance
D:DFB	31 : 1 310 nm	S：Célibataire	1:1,25 Gb/s	1 : FC/APC	5:0,5 M	1:2~4mw
B : Double	2 : 2,5 Gb/s	2 : FC/PC	1:1M
W：Sans		3 : SC/APC		2:5~7mw
		4 : SC/PC		3:8~10mw
		5 : LC/PC		4:11~13mw
		W：Sans		5:14~16mw
				6:17~19mw
				7:20~22mw
				8:23~24mw

Valeurs nominales maximales absolues

Paramètre	Symbole	Condition	Min.	Max.	Unité
Température du boîtier de fonctionnement	Tc	I=Iop	-20	80	°C
Température de stockage	Tstg	-	-40	85	°C
Courant direct du laser	Si	-	-	150	mA
Polarisation inverse du laser	Réalité virtuelle	-	-	2	V
Polarisation inverse de la photodiode	VRPD	-	-	10	V
Courant TEC	Itec	-20 °C < Tc <+65 °C,	-2	2	UN
Haut = 25 °C Si = 100 mA
Tension TEC	Vc		-2,5	2,5	V
décharge électrostatique	-	ESD - HBM : R=1500	-500	500	V
ohm, C=100 pF
Température de soudure au plomb	-	-	-	260	°C
Temps de soudure au plomb	-	-	-	10	S
Rayon de courbure de la fibre	-	-	30	-	mm
Limite d'élasticité des fibres	-	-	-	1	kgf

Caractéristiques optiques et électriques

Paramètre	Symbole	Conditions de test	Min.	Typique	Max.	Unité
Longueur d'onde centrale	λc	CW	1300	1310	1320	nm
Largeur spectrale (-20 dB)	Δλ	CW	-	0,2	0,5	nm
Puissance de sortie optique*	Po	CW, TL=25 °C	-	-	24	mW
Isolation optique	EST	T=25 °C	30	35	-	dB
Taux de suppression du mode latéral	SMSR	CW	35	-	-	dB
Courant de seuil	Avec	TL=25 °C	-	10	15	mA
Courant de fonctionnement	Iop	CW	-	-	120	mA
Tension directe	VF	CW	-	1.2	2	V
Surveiller le courant	Imon	Vrpd = 5 V	100	-	1500	μA
Surveiller le courant d'obscurité	IDENTIFIANT	Vrpd = 5 V	-	-	500	n / A
Température du boîtier de fonctionnement	T	-	-20	-	60	°C
Erreur de suivi	γ	TE=10log(Po(Tc)/Po(25°C)	-1	-	1	dB
Résistance de la thermistance	Rt	T=25 °C	9,5	-	10,5	KΩ
Courant TEC	CI	ΔT=40°C	-	-	1	UN
Tension TEC	VC	ΔT=40°C	-	-	2	V
Gamme de fréquences	F	-	45	-	2500	MHz
Fréquence de coupure	Fc(-3dB)	Si=Iop	4	-	-	GHz
RIN	N°	CW, If=Iop, f=2,5 GHz	-	-155	-150	dB/Hz
Rapport de bruit de porteuse	CN	Note 1	51	-	-	dB
Composite du second ordre	OSC	-	-	-57	dBc
Battement triple composite	CTB	-	-	-65	dBc

Remarque 1 :

If=Iop, Modulation optique, Index=3,2%/canal (minimum), 60 portées PAL-D non modulées (47 à 550 MHz), fibre monomode 10 km, puissance reçue -1 dBm, réactivité du récepteur=0,85 A/W.
Si = Iop, indice de modulation optique = 3,2 %/canal (minimum), valeurs testées pour le CNR, le CSO et le CTB dans le pire des cas, sur toutes les fréquences de test. NTSC 120 canaux, fibre monomode 10 km, puissance reçue -1 dBm, réactivité du récepteur = 0,85 A/W.
