FC équiper à FC Multimode OM3 /OM4 Mode Patch Patch

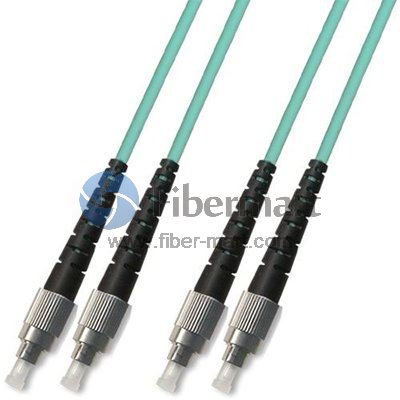

FC équiper à FC Multimode OM3/OM4 50/125 Mode Patch Câble

Fiber-Mart fabrique et fournit des cordons de raccordement à fibre optique de longueur standard et personnalisés de 50/125, 62,5/125 et équivalent OEM pour les applications 1000BASE-LX/LH Gigabit Ethernet (longueur d'onde longue de 1300 nm) installées dans les usines de câbles multimodes existantes. Ces cordons spécialisés permettent d'éviter les effets de retard de mode différentiel (DMD) qui peuvent se produire lorsque les modules émetteurs-récepteurs à ondes longues fonctionnent à la fois sur des longueurs d'onde monomodes et multimodes. Et ils sont disponibles avec des connecteurs FC, ST, SC, LC et MT-RJ.

Comment fonctionne le câble de conditionnement de mode
Le besoin de ce cordon de raccordement à fibre optique de conditionnement est dû à la nature de lancement monomode des modules émetteurs-récepteurs -LX ou à ondes longues (1300 nm) utilisés pour Gigabit Ethernet. Le lancement d'un laser monomode au centre d'une fibre multimode peut entraîner la génération de plusieurs signaux qui perturbent le récepteur à l'autre extrémité de la fibre. Dans ce cas, un cordon de raccordement de conditionnement de mode élimine ces signaux multiples en permettant de décaler le lancement monomode du centre d'une fibre multimode. Ce point de décalage crée un lancement similaire aux lancements de LED multimodes typiques. (voir schéma ci-dessous)

Remarques:

    Si certains clients restent réticents à déployer des câbles MCP, et pour les clients utilisant des câbles OM3 ou OM4, veuillez mesurer le niveau de puissance avant de brancher la fibre dans le récepteur adjacent. Lorsque la puissance reçue est mesurée au-dessus de -3dBm (dans les liaisons 1000BASE-LX), un atténuateur de 5 dB pour 1300nm doit être utilisé et branché à la source émettrice du module optique de chaque côté de la liaison. En fait, OM3/OM4 MCP peut également fonctionner dans cet événement. Bien que tous les types de fibres multimodes nécessitent un conditionnement de mode, vous pouvez contacter le fabricant de votre câble installé pour obtenir la réponse.
    Les cordons de brassage de conditionnement de mode ne peuvent convertir que le monomode en multimode. Si vous souhaitez convertir le multimode en monomode, un convertisseur de média sera nécessaire.
    Une autre alternative pour les courtes portées au même endroit consiste à utiliser un câble de raccordement monomode. Il n'y aura pas de saturation sur la fibre monomode.

    Comment installer le câble de conditionnement de mode
    Si votre commutateur gigabit LX est équipé de connecteurs SC ou LC, assurez-vous de connecter la branche jaune (monomode) du câble du côté émission et la branche orange (multimode) du côté réception de l'équipement. Il est impératif que cette configuration soit maintenue aux deux extrémités. L'échange de transmission et de réception ne peut être effectué que du côté de l'installation de câble. (voir schéma ci-dessous)


Choses à savoir lors de l'utilisation de câbles de conditionnement de mode

    Les cordons de brassage de conditionnement de mode sont généralement utilisés par paires. Ce qui signifie que vous aurez besoin d'un cordon de raccordement de conditionnement de mode à chaque extrémité pour connecter l'équipement à l'installation de câbles.
    En règle générale, des cordons de brassage de conditionnement de mode sont requis pour les distances de liaison supérieures à 984 pieds (300 mètres).



Caractéristiques

    Bande passante de transmission augmentée jusqu'à 4 fois
    Convient au schéma de câblage existant
    Installation facile
    Supprime les effets du DMD
    Fermeture décalée permanente et discrète
    Permet d'utiliser les optiques 1000Base-LX/LH avec la fibre multimode
    Types de polissage PC, UPC, APC
    Faible perte d'insertion (<1dB)
    Bruit modal réduit
    Source laser Vcsel dans une fibre multimode standard
    La veste classée OFNR est conforme aux codes du bâtiment stricts
    Conforme aux applications IEEE 802.3


Application

    Gigabit Ethernet
    Interconnexion des équipements
    Transfert de données à haute vitesse
    LAN
    Réseau télécom

    SUR COMMANDE Personnalisation de votre câble de conditionnement de mode (options)

Pour obtenir de l'aide sur la personnalisation de votre câble de conditionnement de mode, veuillez nous appeler au +1-205-282-9089 ou envoyer un e-mail à [email protected].
