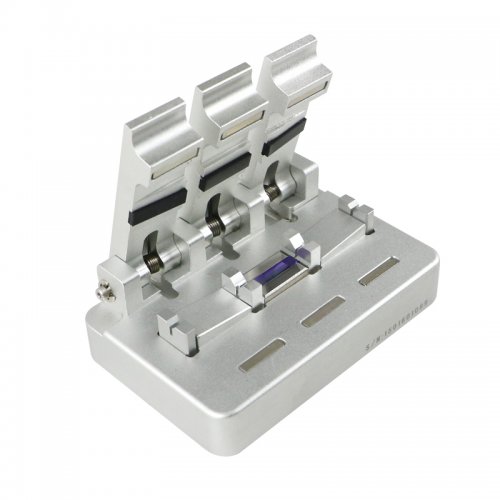

FM-150 Nouvel aligneur à fibre unique (0.5dB, dispositif réglable, avec le liquide correspondant)

Aligneur à fibre unique FM-150

    Les principales caractéristiques:
    1) perte d'épissure et bonne consistance.

2) petite taille, poids léger, facile à utiliser.

    Les principaux indicateurs techniques:

Fibre applicable: fibre simple; diamètre de la fibre: 125μm;

Pour la perte de cœur: 0,05 dB, pas plus d'une perte de fibre

Température de travail: -10 ~ 40

Dimensions: 108mm × 60mm × 52mm

Poids: 350g

    Procédure:

   1) Au début des 30 minutes, allumez la source de lumière et le testeur.

   2) Tournez le bouton pour aligner la position finale la plus éloignée sur l’activité.

3) tête de câble FC mono-coeur multimode en queue de cochon et testeur multicanaux connectés, puis maintien de l’autre extrémité de la pince à dénuder les fibres avec un seul luminaire, nettoyer la fibre nue et le coupe-fil, réduire l’alignement de fibre unique extrémité gauche), fibre nue avec précision dans la rainure.

4) La fibre DUT simple avec pince de maintien unique permettant d’utiliser le dénudage des fibres, le nettoyage de la fibre nue et du couteau, réduit les activités des dispositifs d’alignement des fibres simples (extrémité droite), la fibre nue avec précision dans la rainure après une chute du le milieu des rainures en V correspondant au liquide, puis la pression sur le bélier légèrement.

   5) Tournez le bouton dans le sens anti-horaire, de sorte que l'extrémité mobile soit libre de bouger de manière à ce que l'accouplement automatique de la rainure en V soit automatisé, puis observez le testeur, vous pouvez tester les indicateurs de l'appareil testé.

Liste de contrôle de configuration:

     Configuration standard

Aligneurs à fibre unique
