Interféromètre à fibre MPO pour test 3D d'extrémité de fibre de connecteur MPO multicanal, mise au point automatique 0,5 s

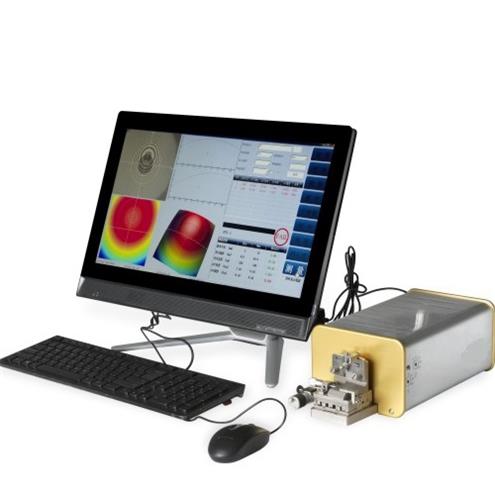

Interféromètre à fibre MPO SunmaFiber-MT

L'interféromètre optique pour connecteurs de fibre optique SunmaFiber-MT est un instrument de haute précision développé et fabriqué par Wuhan Sunma Technology Co., Ltd. pour mesurer la géométrie des extrémités des connecteurs de fibre optique. Il fournit une image topologique 3D grâce à un ordinateur ultra-rapide de pointe et à un logiciel performant.

Information:

L'interféromètre SunmaFiber-MT utilise la lumière blanche et la lumière rouge pour mesurer les connecteurs multifibres. La lumière rouge permet de mesurer les connecteurs monofibres et multifibres. La mesure monofibre et multifibres utilise le même logiciel, avec une commutation par clé. La mise au point, l'étalonnage et la mesure sont automatisés par logiciel. L'interféromètre SunmaFiber-MT monofibre et multifibres se compose principalement de deux parties : l'ordinateur hôte et le logiciel de mesure dédié. L'équipement présente les caractéristiques suivantes :

test jusqu'à 72 cœurs, vitesse rapide et pince personnalisée.


(2) Interface logicielle simple et conviviale.

Principales caractéristiques et avantages :

1. Lumière blanche sans contact et temps de réponse rapide.
2. Traitement précis des données, résultats de mesure précis.
3. Nouvel algorithme robuste, résultats précis même avec une surface de ferrule contaminée.
4. Pince à fibre haute précision et longue durée de vie.
5. Génération automatique de cartes tridimensionnelles, cartes d'ajustement reflétant directement les détails du connecteur de fibre optique.
6. Génération automatique de rapports et de données de test au format Excel, faciles à gérer et à imprimer.

Spécification:

Élément de mesure multifibre Plage de mesure Répétabilité Reproductibilité
 Rayon de la virole X/Y (mm) 3~∞ 1 % 3 %
 Angle de la virole X/Y (°) 0 ou 8 0,01 0,02
 Hauteur de la fibre (um) 0~8 0,015 0,025
 Vitesse de test (seconde) MT-12 5 s (sans mise au point automatique)
Rayon de fibre unique de （mm） 3~∞ 0,1 % 0,2 %
 Hauteur de la fibre (nm) -150~+150 1 2
 Décalage de l'appendice （um） 0~500 1,0 1,5
 Angle APC (°) 0 ou 8 0,01 0,015
 Vitesse de test (seconde) 0,5 s
Temps de zoom de l'objectif 2X
Rapport de résolution
Source lumineuse 2,6 µm
, alimentation rouge et blanche 220 V 50 Hz
