Différences entre les répartiteurs PLC et le coupleur FBT

Séparateur PLC

Séparateur Planar Lightwave Circuit (PLC), les séparateurs PLC sont utilisés pour distribuer ou combiner des signaux optiques. Il est basé sur la technologie des circuits à ondes lumineuses planaires et fournit une solution de distribution de lumière à faible coût avec un petit facteur de forme et une grande fiabilité. Le séparateur de circuit d'ondes lumineuses planaires (PLC) est un type de dispositif de gestion de l'alimentation optique qui est fabriqué à l'aide de la technologie de guide d'ondes optiques en silice pour distribuer les signaux optiques du bureau central (CO) à plusieurs emplacements.

Coupleur FBT

Cône biconique fusionné, il s'agit d'une technologie traditionnelle pour souder plusieurs fibres ensemble du côté de la fibre.

2. Comparaison entre FBT et PLC.

Séparateur CPL

Ratio SpliSplit (Max): 1*64 divisions
Régularité : peut diviser la lumière uniformément
Taille : Taille compacte

Coupleur FBT

Rapport de division : 1*8 divisions
Régularité : la régularité n'est pas très précise
Taille : Grande taille pour plusieurs fractionnements

TDL (perte dépendante de la température)

En raison du processus de fabrication et de la sensibilité de la région fusionnée et des épissures intégrées dans le dispositif, les fabricants de coupleurs fusionnés doivent également spécifier la valeur TDL. pour un coupleur 1×2 Fused, une valeur typique est de +/10.15dB pour une plage de température de -5 à +75 centigrades. A première vue, ça peut paraître bien, mais là encore il faut tenir compte de l'effet cascade. Pour faire la comparaison avec un splitter CPL 1×8 il faut multiplier 0.15 par 3 (3 1×2 pour chaque bras) pour finalement obtenir 0.45dB.

Le séparateur PLC fonctionne de -40 à 85 centigrades avec un TDL typique de +/- 0,25 dB (-5 à 75 centigrades : +/- 0,15 dB)

Veuillez noter que cet effet TDL est déjà inclus dans le Max. spécifications de perte d'insertion disponibles sur les fiches techniques.

PDL (perte dépendante de la polarisation)

Un séparateur CPL à échange long affiche un PDL bien inférieur à 0,2 dB indépendamment du rapport de division. Un coupleur fusionné 1 × 2 PDL varie de 0,1 à 0,15 dB. Dans ce cas également, nous devons mettre en cascade un coupleur fusionné discret 1 * 2 pour obtenir le rapport de division souhaité. Ensuite, le PDL sera également augmenté.

Un coupleur fusionné 1 × 8 affichera jusqu'à 0,45 dB PDL, soit plus du double d'un répartiteur PLC 1 × 8.

Fiabilité

Comme expliqué précédemment, pour fabriquer un coupleur fusionné 1 × 8, vous avez besoin de 7 coupleurs discrets 1 × 2 et de 6 épissures. Le risque de défaillance d'un appareil, normalement calculé par un paramètre appelé FIT (défaillance dans le temps), est généralement faible pour un seul coupleur à fusible 1 × 2, mais dans le cas d'un coupleur à fusible 1 × 8, il doit être à bail multiplié par 7 et en plus d'ajouter le risque lié à la présence massive d'épissures dans les circuits. Comme tout le monde le sait, une épissure est un point de défaillance potentiel dans un système à minimiser au maximum. Au contraire, un répartiteur CPL ne connaît que 2 points critiques : l'entrée et la sortie

Résultats optiques

Les gens profitent d'un séparateur de fibre optique qui enverra ou combinera simplement des signaux optiques dans un bon nombre de produits, qui incluent une solution FTTH, ou toute autre chose. Contient de temps en temps un défi : tirera certainement le meilleur parti du répartiteur PLC ou du coupleur FBT ?

Lorsque vous entreprenez de comparer, vous êtes tombé sur entreprendre une comparaison destinée aux outils dans le même rapport de division exact.

Performances optiques

Perte d'insertion et uniformité par rapport à la longueur d'onde

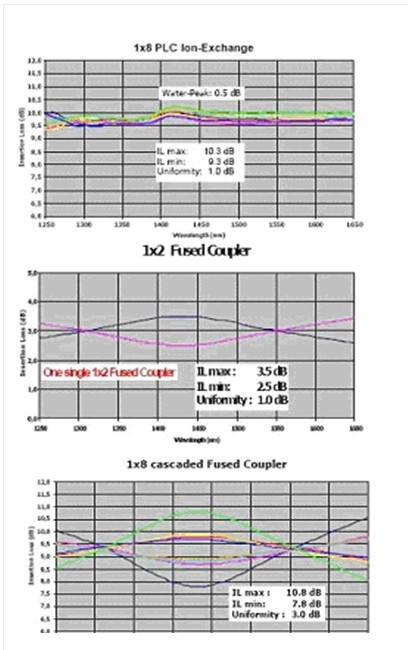

La figure 1 montre le tracé de la perte d'insertion d'un séparateur PLC 1 × 8 standard de 1250 à 1650 nm. Vous pouvez observer la perte d'insertion maximale, y compris le pic d'eau dans la région de la bande E (1360 à 1460 nm) ainsi que l'excellente uniformité de ce tracé.

La valeur typique est de 9,8 dB pour la perte d'insertion et de 0,5 dB pour l'uniformité.

Un tracé de perte d'insertion de coupleur fusionné 1 × 2 est illustré à la figure 2. Si vous analysez la plage de longueurs d'onde de fonctionnement de 1250 à 1650 nm comme pour le séparateur PLC, vous trouverez toujours un bon niveau de performance global. Mais il s'agit d'un seul coupleur à fusible 1 × 2, vous ne comparez donc pas les mêmes appareils.

Le 3ème graphique représente le comportement spectral de la perte d'insertion pour un coupleur fusionné 1 × 8. Pour fabriquer un dispositif de coupleur à fusible 1 × 8, chaque bras doit être fabriqué à l'aide de 3 coupleurs 1 × 2 en cascade (épissés). cela signifie que le "pire" bras pourrait afficher une perte d'insertion maximale de 10,8 dB et l'uniformité sera de 3 dB.
