Ce que vous devez savoir sur les répartiteurs de fibre optique



Ce que vous devez savoir sur les répartiteurs de fibre optique

Le séparateur de fibre optique, également appelé séparateur de faisceau, est un dispositif de distribution de puissance optique à guide d'ondes intégré, qui divise la puissance optique transportée par une seule fibre d'entrée en deux ou plusieurs fibres de sortie. Les séparateurs ne contiennent pas d'électronique et ne nécessitent pas d'alimentation. Ils jouent un rôle important dans les réseaux optiques passifs (EPON, GPON, BPON, FTTX, FTTH, etc.) et sont disponibles dans une variété de rapports de division, notamment 1:4, 1:8, 1:16 et 1:32. La figure 1 illustre un simple répartiteur optique 1:4.



                                                           Figure 1

Le séparateur à fibre optique est différent du WDM (Wavelength Division Multiplex). WDM divise la lumière de fibre optique de longueur d'onde différente en différents canaux. Le séparateur à fibre optique divise la lumière de la fibre optique en plusieurs canaux.

Le séparateur à fibre optique divise la lumière de la fibre optique en plusieurs parties selon un certain rapport de division. Par exemple, un séparateur à rapport égal 1X4 peut diviser le signal lumineux à fibre optique en quatre parties égales de 25 % et l'envoyer aux 4 canaux différents. Les séparateurs de fibre optique peuvent être terminés avec différents types de connecteurs, le boîtier principal peut être de type boîte ou de type tube en acier inoxydable, l'un est généralement utilisé avec un câble de diamètre extérieur de 2 mm ou 3 mm, l'autre est généralement utilisé avec des câbles de diamètre extérieur de 0,9 mm.



Caractéristiques du répartiteur de fibre optique



Types de fibre monomode, multimode et PM
Configurations de ports multiples, longueur et diamètres de câble personnalisés
Divers rapports de division, 50:50 à 1:99
Type de tube ou type de boîte, répartiteurs de fibre optique PLC ou répartiteurs de fibre optique fusionnés
Connecteurs fibre optique PC, UPC et APC
Disponible avec les connecteurs FC, SC, ST, LC et MU



Types de répartiteurs de fibre optique

Selon la longueur d'onde de travail, les séparateurs optiques peuvent être divisés en un séparateur à fibre optique à fenêtre unique et un séparateur à fibre optique à double fenêtre.

Séparateur de fibre optique à guichet unique et répartiteur de fibre optique à double fenêtre

Ici, la fenêtre se réfère à la longueur d'onde de travail. Le séparateur de fibre optique à fenêtre unique est avec une longueur d'onde de travail, le séparateur de fibre optique à double fenêtre est avec deux longueurs d'onde de travail. Pour la fibre multimode, le terme signifie que la fibre est optimisée pour un fonctionnement à 850 nm et 1310 nm. Pour les fibres monomodes, le terme signifie que la fibre est optimisée pour un fonctionnement à 1310 nm et 1550 nm.

D'un point de vue technologique, il existe deux types de séparateurs optiques couramment utilisés : le séparateur Fused Biconic Tapered (FBT) et le séparateur Planar Lightwave Circuit (PLC).

Répartiteur FBT : longueur d'onde de fonctionnement, bande passante de fonctionnement, perte supplémentaire typique, perte d'insertion, perte dépendante de la polarisation, uniformité et directivité et rapport de division
Séparateur PLC : longueur d'onde de fonctionnement, perte d'insertion, uniformité, perte de retour et perte dépendante de la polarisation

Séparateur FBT
Le séparateur FBT est une technologie traditionnelle dans laquelle deux fibres sont placées étroitement ensemble et fusionnées en appliquant de la chaleur pendant que l'assemblage est allongé et effilé avec plus de 20 ans d'histoire. Il s'agit d'un produit mature, le matériau utilisé pour fabriquer de tels produits est facile à obtenir, de sorte que le coût total est faible. Les séparateurs FBT sont largement acceptés et utilisés dans les réseaux passifs, en particulier pour les cas où la configuration de séparation est plus petite (1x2, 1x4, etc.).

Séparateur PLC
Les séparateurs PLC sont développés sur la base d'un processus de guide d'ondes en verre de silice avec une queue de cochon à fibre alignée avec précision et fiable dans un boîtier miniature. Les guides d'ondes sont fabriqués par lithographie sur un substrat en verre de silice, ce qui permet d'acheminer des pourcentages spécifiques de lumière. Le séparateur de fibre PLC peut réaliser une division 1X32 ou plus et sa perte n'est pas sensible à la longueur d'onde de travail. Les répartiteurs PLC offrent des fractionnements très précis et uniformes avec une perte minimale dans un ensemble efficace.

Un inconvénient de la technologie FBT se produit lorsque des configurations fractionnées plus importantes (1x16, 1x32, 1x64, etc.) sont requises. La technologie FBT est limitée dans le nombre de divisions de qualité pouvant être réalisées en une seule instance, de sorte que plusieurs doivent être épissées ensemble lorsqu'une configuration de division plus importante est requise. Une technologie plus récente, les séparateurs PLC offrent une meilleure solution pour les applications où des configurations de séparation plus importantes sont requises.

Chaque type présente à la fois des avantages et des inconvénients lors de leur déploiement dans un réseau optique passif.
Pour en savoir plus sur les avantages et les inconvénients du répartiteur FBT et du répartiteur PLC, cliquez ici

Où est utilisé le séparateur optique ?

Des séparateurs optiques sont installés dans chaque réseau optique entre le terminal de ligne optique PON (OLT) et les terminaux de réseau optique (ONT) desservis par l'OLT. Les réseaux mettant en œuvre les technologies BPON, GPON, EPON, 10G EPON et 10G GPON utilisent tous ces séparateurs optiques simples. Un réseau PON peut être conçu avec un seul séparateur optique, ou il peut avoir deux ou plusieurs séparateurs en cascade. La cascade est généralement effectuée lorsque les maisons desservies sont regroupées en petits groupes. Les séparateurs sont parfois logés dans le bureau central (CO) et des fibres individuelles vont du bureau à chaque abonné.

Les séparateurs PON sont bidirectionnels, c'est-à-dire que les signaux peuvent être envoyés en aval du bureau central, diffusés à tous les utilisateurs, et les signaux des utilisateurs peuvent être envoyés en amont et combinés en une seule fibre pour communiquer avec le bureau central.

La figure 2 illustre un séparateur unique dans le réseau GPON. Notez que le séparateur peut être déployé dans le CO à côté de l'OLT, ou il peut être déployé dans une armoire OutSide Plant (OSP) plus proche des abonnés. Un séparateur peut également être déployé dans le sous-sol d'un immeuble pour une installation à logements multiples (MDU).


                                                                               Figure 2

Solutions de séparateur de fibre optique Fibermart

* Séparateurs PLC
* Séparateurs FBT

Répartiteurs CPL

PLC Splitters Information

Type	Package Size	Port	Fiber Type	Input/OutPut	Fiber Length	Connector
PLC	bare fiber fan-out module metal box	1X2 1x4 1x8 …… 1x128 2X2 …… 2x64	0=Corning SMF-28e 1=G657A C=Customize	1=250µm bare fiber 2=900µm tight buffered 3=2.0mm Loose tube 4=3.0mm Loose tube	1=1m 2=1.5m C=Customize	0=no connector 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/APC 6=ST/PC 7=LC/AP 8=LC/PC C=customize

Pour en savoir plus sur les informations de commande des répartiteurs PLC, cliquez ici

>>Séparateur PLC nu


• Module répartiteur PLC 1*N jusqu'à 64 canaux et 2*N jusqu'à 32 canaux disponible
• Disponible avec fibre nue (250μm) ou avec différentes solutions connectiques (SC/APC, SC/UPC ...)
• Faible perte d'insertion et faible perte dépendante de la polarisation
• Entrée de fibre : tube libre de 0,9 um ou fibre nue de 250 µm au choix, sortie de fibre : fibre nue de 250 um (c'est un avantage pour l'épissage)
• Environnement de fonctionnement : -40 ºC à +85 ºC
• Rapport d'extinction de polarisation élevé et excellente uniformité
• Haute fiabilité et stabilité, conforme Telecordia GR-1221/1209
• Service personnalisé offert


>>Séparateur PLC sans bloc



• Répartiteur PLC sans bloc 1*N et 2*N disponible
• Gamme de longueurs d'onde de 1 260 à 1 650 nm
• Disponible avec connecteurs SC/UPC, FC/UPC, LC/UPC, SC/APC, FC/APC, LC/APC
• Avec ensemble de tubes compacts en acier inoxydable
• Rapport d'extinction de polarisation élevé et excellente uniformité
• Entrée de fibre : tube lâche de 0,9 mm, tampon serré de 0,9 mm au choix
• Sortie de fibre : fibre de tube libre de 0,9 mm
• Service personnalisé offert

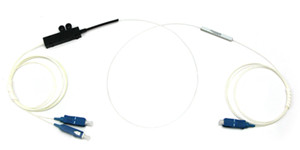

>>Répartiteur PLC de sortance

• Avec kits de sortance et extrémités terminées
• Tube lâche de 0,9 mm pour le type de fibre d'entrée et de sortie
• Environnement de fonctionnement : -40 ºC à +85 ºC
• Bonne uniformité, faible perte d'insertion, faible perte dépendante de la polarisation
• Rapport d'extinction de polarisation élevé et excellente uniformité
• Stabilité Telecordia GR-1221 et GR-1209
• Service client offert

>>Répartiteurs / Modules ABS PLC


• Faible perte d'insertion
• Faible perte dépendante de la polarisation
• Bonne uniformité canal à canal
• Large longueur d'onde de fonctionnement : 1 260 ~ 1 650 nm
• Entrée de fibre : fibre de tube libre de 0,9 mm, 2,0 mm ou 3,0 mm au choix
• Sortie de fibre : fibre de tube libre de 0,9 mm, 2,0 mm ou 3,0 mm au choix
• Type de boîtier ABS ou boîtier métallique intérieur/type cassette de module
• Options de connecteur SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC
• Configurations et combinaisons de connecteurs personnalisés

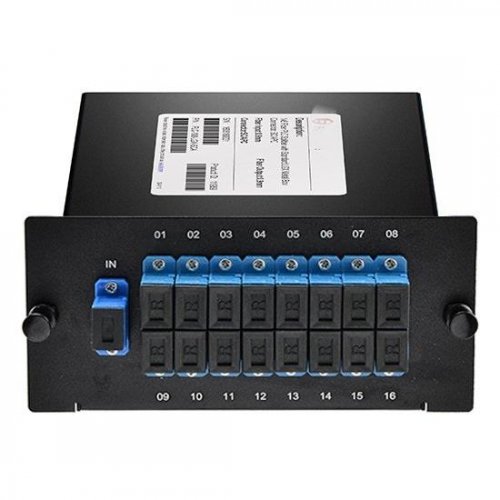

>>Répartiteurs PLC LGX Box


• Faible perte d'insertion
• Faible perte dépendante de la polarisation
• Bonne uniformité canal à canal
• Large longueur d'onde de fonctionnement : 1 260 ~ 1 650 nm
• Tube lâche de 0,9, 2,0 et 3,0 mm pour le type de fibre d'entrée et de sortie
• Options de connecteur SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC
• Boîte métallique LGX standard - Emballage durable, protecteur, vraiment adapté à une utilisation en extérieur





>>Répartiteur PLC de châssis de rack




• Faible perte d'insertion et faible PDL
• Haute fiabilité et excellente uniformité
• 1：N, 2:N (N=2, 4, 8, 16, 32, 64) sont disponibles
• Large plage de longueurs d'onde : 1 260 ~ 1 650 nm
• Large plage de températures de fonctionnement : -40 ºC à 85 ºC
• Tube lâche de 0,9, 2,0 et 3,0 mm pour le type de fibre d'entrée et de sortie
• Emballage et configuration personnalisés


Séparateurs FBT


• Un, deux ou trois ports d'entrée et jusqu'à 64 ports de sortie Séparateur FBT disponible
• Répartiteurs monomodes avec fenêtres simples/doubles/trois disponibles
• Types de polissage de connecteurs PC, UPC et APC
• Disponible avec les adaptateurs FC, SC, ST, LC et MU
• Divers rapports de fractionnement de couplage
• Longueur d'onde : 1 310/1 490/1 550 nm
• À l'intérieur du boîtier métallique ou du type de module
• Taille compacte réduisant les besoins en espace physique
• Service personnalisé offert, rapport de division, type de connecteur, diamètre en option
