Décisions, décisions
Lorsqu'il est question de boîtiers d'interconnexion (également appelés boîtiers), de nombreuses options sont possibles. Les clients se demandent souvent quel boîtier est le plus adapté à leur application. C'est une question complexe qui nécessite un certain nombre de questions et de réponses pour déterminer la solution la plus adaptée à la situation. Plusieurs facteurs doivent être pris en compte pour que nous puissions formuler une recommandation. L'emplacement de l'interconnexion, le nombre de fibres à intégrer dans le boîtier et la nécessité d'intégrer des épissures par fusion sont-ils pris en compte ? Un rack à deux montants est-il déjà installé ou devrez-vous en installer un ? Votre projet nécessite-t-il des spécifications ? Ces spécifications sont rédigées par des ingénieurs et mentionnent parfois des fabricants spécifiques. D'autres spécifications sont ouvertes à d'autres fabricants, à condition qu'elles couvrent les besoins du projet.

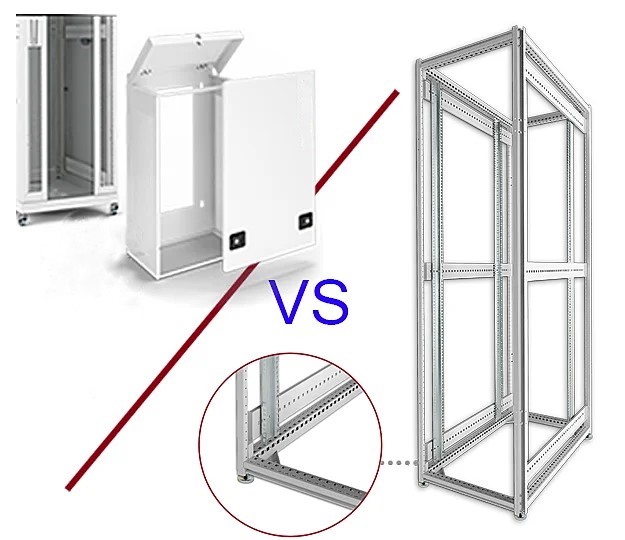

Montage mural ou en rack
Concernant les interconnexions, nous aborderons les deux types principalement utilisés pour la construction de votre réseau. Il n'existe pas d'autres options, mais nous aborderons simplement les deux plus courantes. Le premier type est celui des boîtiers rackables. Ils sont disponibles en plusieurs tailles et configurations. Leurs dimensions vont de 1 RU (unité de rack) à 8 RU. Il s'agit de l'espace occupé par le boîtier dans votre rack à 2 montants. Ainsi, si vous avez 72 fibres à installer et que vous utilisez des plaques d'adaptation SC à 6 packs, vous aurez besoin d'un rack 4 RU acceptant 12 plaques. Si vous utilisez des plaques d'adaptation SC duplex, vous pouvez opter pour un rack 2 RU avec 6 plaques d'adaptation. Là encore, cela dépendra de votre utilisation et de l'éventuelle présence d'épissures à l'arrière. Pour l'épissure, assurez-vous de disposer de suffisamment d'espace pour la gestion des fibres et des plateaux d'épissures.
Le principe des supports muraux est le même que celui des supports en rack, mais il est nécessaire de connaître l'espace disponible pour l'installation. Les dimensions du support mural sont donc importantes, tout comme le nombre de plaques d'adaptation qu'il peut accueillir. Il est également important de savoir si vous y effectuez des épissures. Le nombre de fibres et le type de connecteurs utilisés sont également importants pour déterminer le nombre de plaques d'adaptation nécessaires. Certains installateurs examinent l'esthétique des supports muraux et en rack. Les interconnexions sont disponibles en noir et blanc cassé et sont disponibles dans le commerce. Nous pouvons également les personnaliser en différentes couleurs. La personnalisation implique des quantités spécifiques, non seulement pour les boîtiers, mais aussi pour les plaques d'adaptation. Si votre projet est de taille importante et que vous souhaitez le personnaliser, c'est possible.

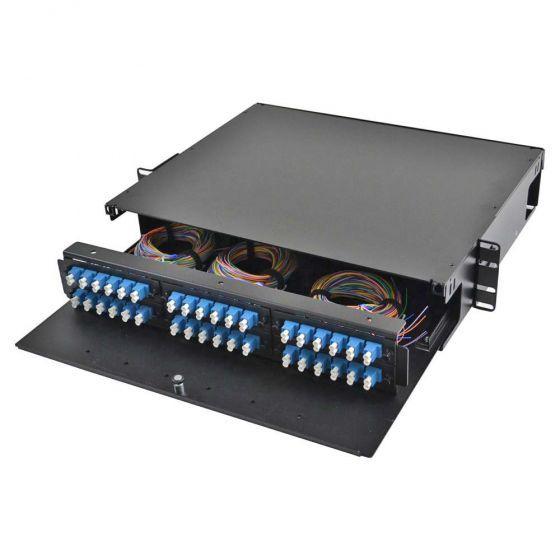

Nombre de fibres
Lorsqu'on parle de boîtiers, l'une des premières questions posées concerne le nombre de fibres que le client va y installer. C'est un élément essentiel pour déterminer vos besoins. Lors de la conception d'un système, vous aurez généralement un point central qui regroupera toutes les fibres en un seul emplacement. Ce point devra être équipé d'un rack ou d'un support mural légèrement plus grand en raison du nombre important de fibres. Plusieurs faisceaux de fibres seront alors connectés à différents emplacements. À chaque emplacement, un boîtier plus petit accueillera le nombre de fibres nécessaires. Par exemple, à votre point central, vous disposerez de douze faisceaux différents desservant douze emplacements différents. Vous aurez donc besoin d'un boîtier pouvant contenir au moins 144 fibres (12 fibres par faisceau, 12 emplacements différents). Pour chaque faisceau, vous aurez donc besoin d'un boîtier en rack ou mural, à l'extrémité du faisceau, pouvant contenir 12 fibres.

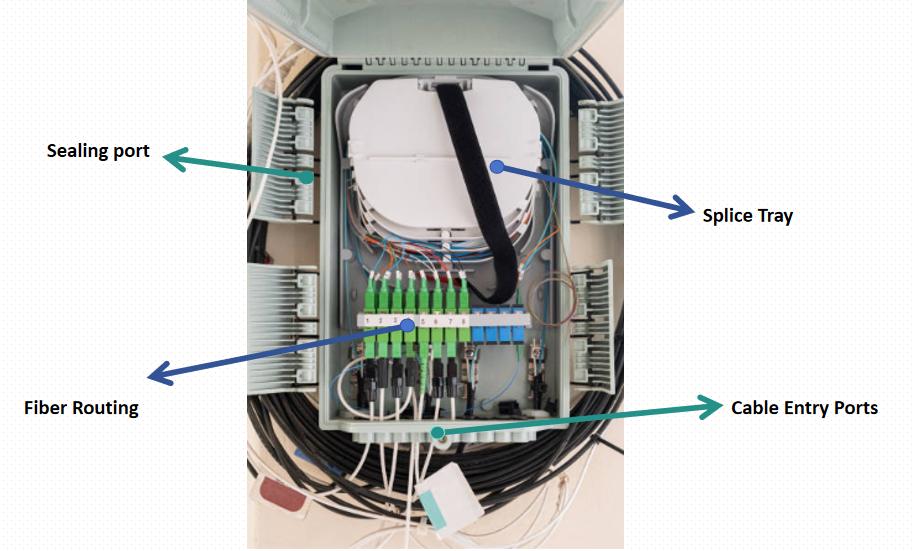

Plateaux d'épissure
Lors du choix du boîtier, une grande partie du choix réside dans la possibilité d'effectuer l'épissure à l'arrière du boîtier ou en rack. Si vous effectuez l'épissure, cette section vous sera utile. Sinon, vous pouvez la survoler, comme la plupart d'entre nous le font avec les informations nutritionnelles au dos des produits alimentaires. Les plateaux d'épissure, comme les supports pour rack et muraux, offrent plusieurs options. Le nombre d'épissures est à prendre en compte, généralement 12 ou 24 par plateau. Les différences de dimensions influencent également le choix. Les plateaux d'épissure sont l'un des derniers éléments à prendre en compte, car les dimensions du boîtier sont essentielles pour choisir la taille adéquate. Si vous souhaitez épisser un nombre de fibres plus élevé, privilégiez un plateau pouvant accueillir un plus grand nombre d'épissures. Cela permettra de réduire le nombre de plateaux d'épissures nécessaires et de donner à la gestion des fibres un aspect aussi professionnel qu'un homme vêtu d'un smoking prêt pour son mariage.
Style LGX vs. propriétaire
Dans tous les boîtiers d'interconnexion, vous avez besoin de plaques d'adaptation équipées de manchons d'accouplement pour connecter vos fibres entre elles. Outre le type de connecteur que vous connectez, vous devez également connaître le type de boîtier que vous utilisez, surtout si vous vous connectez à un panneau déjà en place. Certaines plaques sont universelles et s'adaptent aux boîtiers de plusieurs fabricants. L'un d'eux est appelé plaque d'adaptation LGX . Plusieurs fabricants utilisent ce concept, permettant ainsi l'interchangeabilité des plaques d'adaptation de différents fabricants et leur utilisation avec des boîtiers d'interconnexion de différents fabricants. D'autres fabricants proposent des plaques d'adaptation propriétaires, ce qui signifie que vous ne pouvez utiliser que les plaques d'adaptation de ce fabricant avec leurs boîtiers de montage en rack et muraux.
