Quelle est la portée de transmission des données par fibre optique ? Guide des limitations de distance des câbles à fibre optique

À l'ère actuelle de la généralisation des communications par fibre optique, la distance de transmission est un enjeu crucial pour tous les cas d'usage : des réseaux dorsaux des centres de données d'entreprise et du câblage de campus aux transmissions de données longue distance, qu'elles soient urbaines ou transocéaniques. De nombreuses équipes d'ingénierie et techniciens sont confrontés à des difficultés lors du choix des produits : pourquoi, pour des câbles à fibre optique de même catégorie, certains ne peuvent-ils transmettre que sur quelques centaines de mètres, tandis que d'autres acheminent des signaux sur des milliers de kilomètres à travers les océans ? Qu'est-ce qui détermine précisément les limites de la distance de transmission de la fibre optique ?

Cet article décortique les facteurs clés qui régissent la distance de transmission par fibre optique, en partant de son essence technique, fournit des recommandations de sélection de produits alignées sur des scénarios d'application concrets et intègre des produits Fibermart hautement compatibles pour vous aider à répondre aux besoins essentiels de sélection de la fibre, de calcul de distance et d'évitement des pièges en un seul endroit, avec un contenu accessible même aux débutants.

La distance de transmission par fibre optique n'est pas une valeur fixe.

Il est essentiel de comprendre un point fondamental : il n’existe pas de norme universelle pour la distance de transmission des câbles à fibres optiques. Celle-ci dépend principalement de quatre facteurs : le type de fibre, le débit de transmission, la qualité de la source lumineuse et l’environnement extérieur. Même pour un même câble à fibres optiques, la distance de transmission peut varier considérablement selon les situations.

À titre d'exemple intuitif : la fibre multimode, couramment utilisée dans les habitations et les bureaux, a généralement une distance de transmission maximale de 550 mètres à un débit de 10 Gbit/s. En revanche, la fibre monomode, utilisée par les opérateurs pour les liaisons interurbaines, peut atteindre une distance de transmission sans répéteur de plus de 80 kilomètres à 10 Gbit/s, et même permettre des transmissions ultra-longue distance de plusieurs milliers de kilomètres lorsqu'elle est associée à des répéteurs optiques ; c'est là la différence essentielle entre les différents types de fibres.

4 facteurs influençant la distance de transmission par fibre optique (À lire absolument)

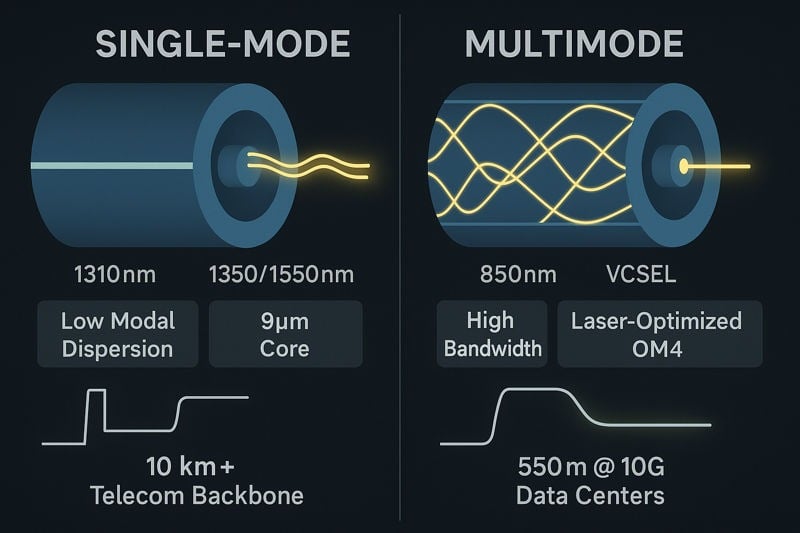

1. Type de fibre : La cause principale de l’écart de distance entre les fibres monomodes et multimodes

Les câbles à fibres optiques sont classés en fibres monomodes (SMF) et fibres multimodes (MMF) selon leur mode de transmission. Leurs différences de structure et de principe de transmission définissent directement la limite supérieure de distance de transmission, ce qui en fait le critère principal de sélection du produit.

•  Fibre monomode : Dotée d’un cœur ultra-fin (environ 9 µm), elle ne permet la transmission que d’un seul mode de signal optique, offrant une dispersion et une atténuation extrêmement faibles. Elle est le choix idéal pour les transmissions longue distance à haut débit, telles que les réseaux interurbains et les réseaux dorsaux.

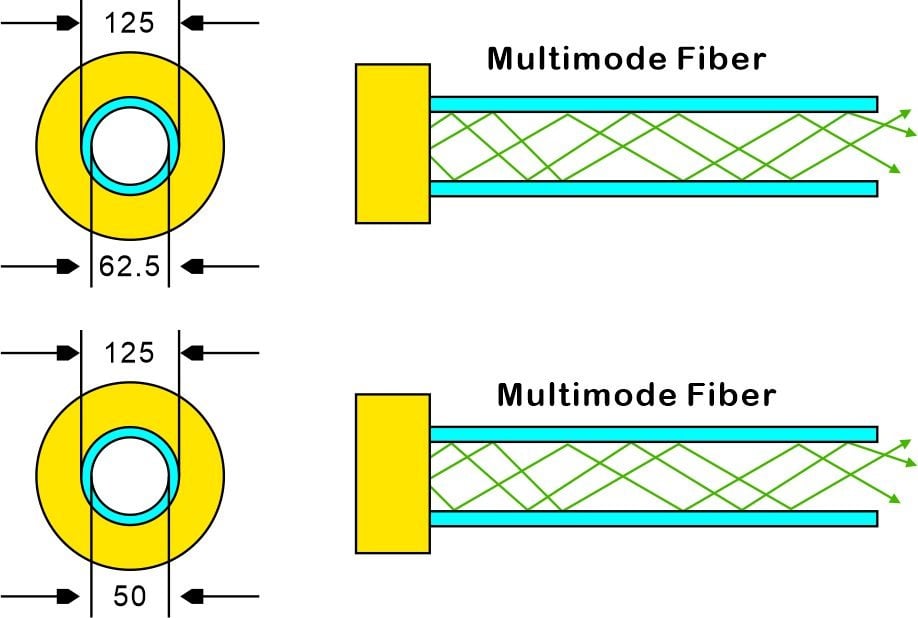

•  Fibre multimode : Dotée d’un cœur de plus grand diamètre (50 µm ou 62,5 µm), elle permet la transmission parallèle de plusieurs modes de signaux optiques, avec une dispersion modale importante et une atténuation supérieure à celle de la fibre monomode. Elle convient uniquement aux transmissions sur de courtes distances, comme au sein des centres de données et pour le câblage des campus.

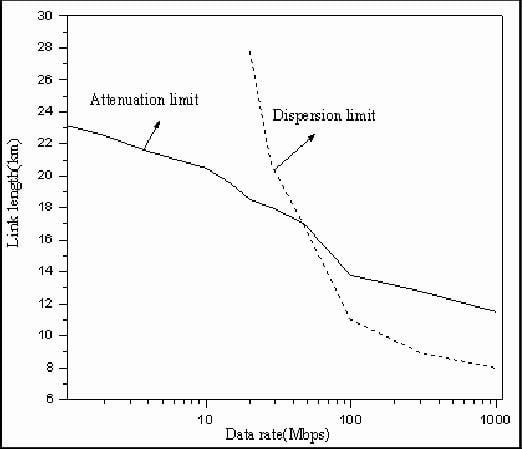

2. Débit de transmission : un débit plus élevé correspond à une distance plus courte (relation inverse)

Il s'agit d'une règle essentielle souvent négligée : à type de fibre et source lumineuse identiques, plus le débit de transmission est élevé, plus l'atténuation et la dispersion du signal optique sont importantes, et plus la distance de transmission est courte. Par exemple, la fibre monomode permet une transmission sans répéteur sur plus de 100 kilomètres à 1 Gbit/s ; mais lorsque le débit passe à 100 Gbit/s, cette distance chute à 40-80 kilomètres : une multiplication par 100 du débit réduit quasiment de moitié la distance de transmission.

La raison est simple : lors d’une transmission à haut débit, les impulsions optiques ont une largeur plus étroite et sont plus sensibles à la dispersion, ce qui provoque une distorsion du signal, empêche une identification précise à la réception et limite finalement la distance de transmission.

3. Qualité de la source lumineuse : puissance d’émission et sensibilité de réception. Définir la limite supérieure de distance.

Le processus de transmission des signaux optiques est essentiellement une boucle fermée d’« émission-transmission-réception ». La puissance d’émission de la source lumineuse et la sensibilité du récepteur déterminent directement la distance maximale que peut parcourir un signal optique.

●  Puissance d'émission : Plus la puissance d'émission de l'émetteur optique (diode laser, LD ; diode électroluminescente, LED) est élevée, plus l'intensité initiale du signal optique est importante, plus il supporte l'atténuation et plus la distance de transmission est grande. Cependant, une puissance excessive risque d'endommager la fibre et les composants ; il est donc impératif de la maintenir dans une plage raisonnable.

●  Sensibilité de réception : Plus la sensibilité de réception du récepteur optique est élevée, plus l’intensité minimale du signal optique qu’il peut détecter est faible. Il peut identifier avec précision les signaux optiques même après une atténuation sur une longue distance, augmentant ainsi la portée de transmission.

4. Pertes externes : Construction et environnement, le « tueur » caché de la distance de transmission

Outre les caractéristiques inhérentes à la fibre elle-même, les travaux de construction sur site et l'environnement extérieur peuvent également entraîner des pertes supplémentaires et raccourcir la distance de transmission — il s'agit là de l'écueil le plus courant dans les projets d'ingénierie :

●  Pertes dues à l'épissure : Les déviations lors de l'épissure par fusion de fibres et les mauvais contacts des connecteurs mobiles entraînent des fuites de signal optique. Chaque épissure par fusion induit une perte d'environ 0,02 à 0,05 dB, et la perte totale augmente avec le nombre de connecteurs.

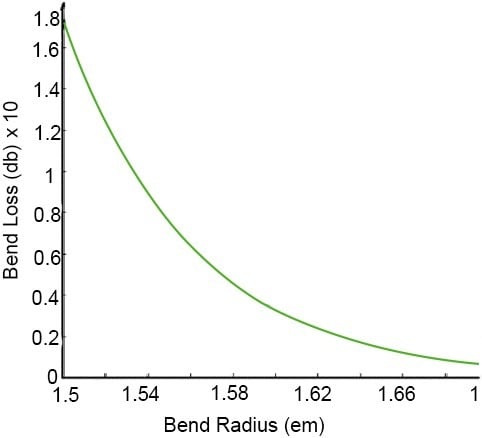

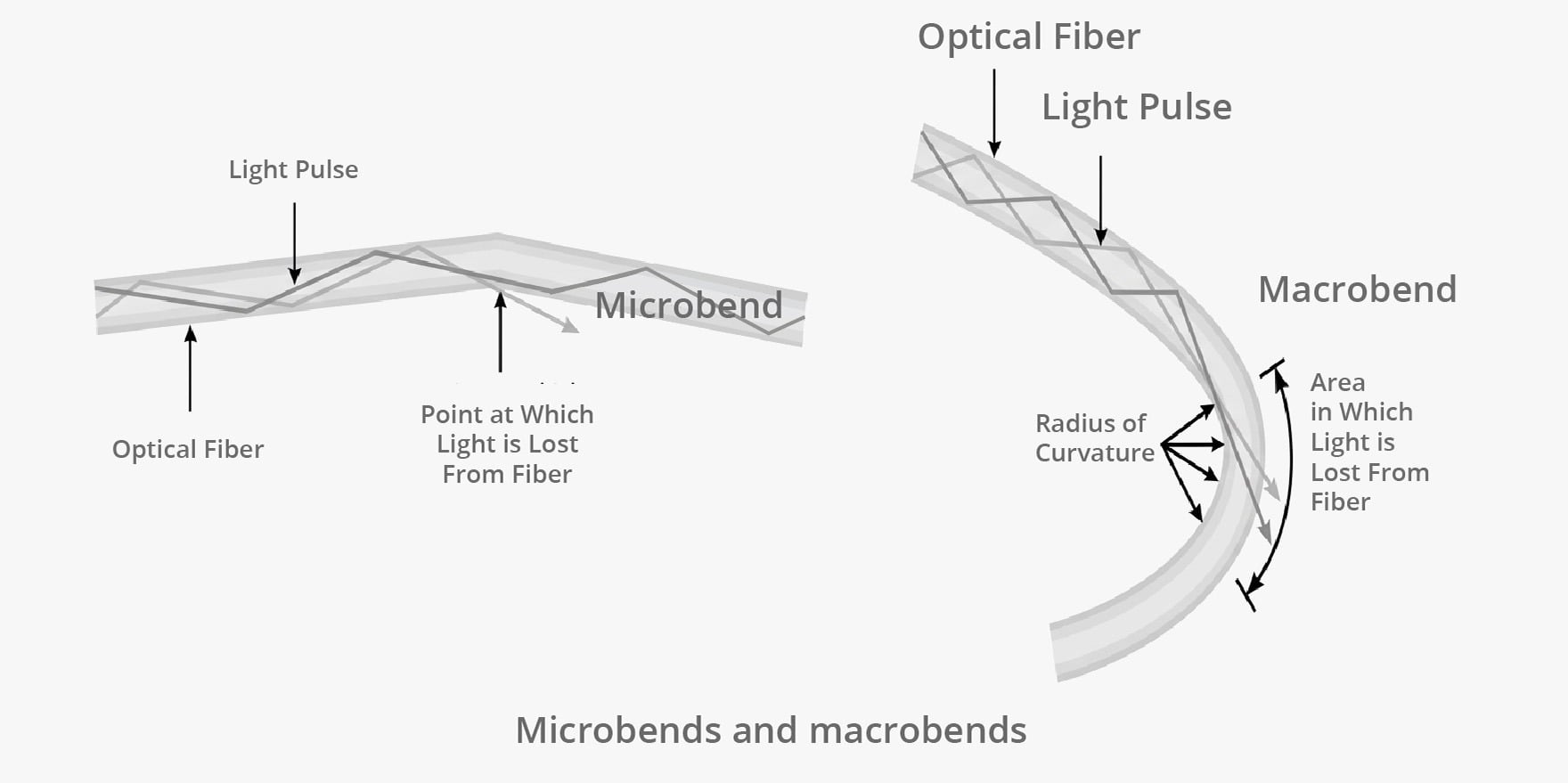

•  Pertes par courbure : Une courbure excessive de la fibre (en particulier une courbure à faible rayon) provoque une fuite des signaux optiques hors du cœur, entraînant des pertes. La fibre monomode est plus sensible à la courbure ; lors de sa fabrication, le rayon de courbure doit être au moins égal à 10 fois le diamètre extérieur de la fibre.

●  Pertes environnementales : L’exposition prolongée des fibres optiques extérieures à des températures élevées ou basses et à l’humidité accélère leur vieillissement et augmente leur atténuation. C’est pourquoi, pour les applications extérieures, il est indispensable d’utiliser des câbles à fibres optiques blindés et étanches.

Tableau comparatif des distances de transmission par fibre optique pour différents scénarios (À conserver pour plus tard)

En accord avec les scénarios d'application concrets, nous avons établi la correspondance entre les types de fibres les plus utilisés, les débits de transmission et les distances de transmission, couvrant les cas d'usage suivants : courte distance (centre de données/campus), moyenne distance (interrégionale) et longue distance (réseau dorsal/transocéanique). Vous pouvez vous référer directement à ce tableau lors du choix de vos produits afin d'éviter les erreurs courantes.

Remarque : Les distances indiquées dans le tableau correspondent à une transmission sans répéteur. Pour étendre la portée de transmission, vous pouvez utiliser des répéteurs optiques. Chaque répéteur supplémentaire permet d’augmenter la portée de 80 à 100 kilomètres, avec des ajustements spécifiques nécessaires en fonction du débit et du type de fibre.

Sélection de produits basée sur des scénarios : les recommandations de produits Fibermart, parfaitement adaptées à vos besoins.

En tenant compte des facteurs influençant la distance de transmission et du tableau de référence ci-dessus, nous recommandons des produits fibre optique Fibermart hautement compatibles, adaptés à des cas d'utilisation concrets. Chaque produit est conçu pour un usage spécifique, vous permettant ainsi de faire des choix rapides et précis, et d'éviter les dépenses excessives ou les solutions inadaptées.

Scénario 1 : Clusters de serveurs/centres de données internes (courte distance, haut débit)

Caractéristiques de la demande : Distance de transmission ≤ 550 mètres, débit supérieur à 10 Gbit/s, nécessitant une faible perte et un câblage facile, convient à l'interconnexion de serveurs et de commutateurs à l'intérieur de centres de données ou au câblage de campus à petite échelle.

Produit recommandé : Cordon de brassage fibre multimode Fibermart OM4 (LC-LC, 50/125 μm)

Points forts du produit : Conçu spécifiquement pour la transmission haut débit 100G, ce câble est doté d'un cœur de 50/125 µm offrant une distance de transmission jusqu'à 550 mètres à 10 Gbit/s, répondant ainsi aux exigences de câblage haute densité des centres de données. Il utilise des férules en céramique de haute qualité, avec une perte d'insertion ≤ 0,3 dB et une perte de retour ≥ 50 dB, garantissant une transmission du signal stable avec une perte de paquets et une distorsion minimales. Sa gaine est fabriquée en matériau LSZH (faible dégagement de fumée et sans halogène), ignifugé et respectueux de l'environnement, idéal pour les environnements fermés des centres de données. Il prend également en charge le remplacement à chaud pour une installation simplifiée, sans nécessiter d'outils de fusion professionnels, ce qui le rend facile à utiliser, même pour les débutants.

Recommandation d'association : Peut être associé au câble à fibre optique multimode ruban d'intérieur Fibermart OM4 pour créer une liaison de transmission à haut débit au sein du centre de données, compatible avec les émetteurs-récepteurs optiques 10G/25G, répondant parfaitement aux exigences d'interface des serveurs et des commutateurs.

Scénario 2 : Réseaux d’entreprise interrégionaux/métropolitains (moyenne distance, haute stabilité)

Caractéristiques requises : Distance de transmission de 10 à 100 kilomètres, débit de 1 Gbit/s/10 Gbit/s, nécessitant des performances anti-interférences et une résistance environnementale, convient à l'interconnexion entre le siège social et les succursales d'une entreprise, ainsi qu'aux liaisons dorsales des réseaux métropolitains.

Produit recommandé : Câble à fibre optique blindé monomode Fibermart G.652D (4 conducteurs/12 conducteurs)

Points forts du produit : Ce câble utilise une fibre monomode G.652D à cœur de 9 µm, offrant une atténuation minimale de 0,3 dB/km à 1 310 nm et de 0,2 dB/km à 1 550 nm, pour une portée de transmission sans répéteur jusqu’à 100 km à 1 Gbit/s. Son blindage externe, composé d’une double armure en ruban d’acier et d’une gaine extérieure en PE, lui confère une résistance exceptionnelle à la pression latérale, à la traction, à l’eau et aux rongeurs. Adaptable à différentes méthodes de pose (aérienne, en pipeline, enterrée), il résiste aux températures extrêmes, aux basses températures et à l’humidité, avec une durée de vie pouvant atteindre 30 ans. Compatible avec un nombre de cœurs flexible de 2 à 96, il s’adapte aux besoins de transmission et convient à divers scénarios de transmission moyenne distance en entreprise. Sa compatibilité avec les principaux émetteurs-récepteurs optiques lui assure une grande polyvalence.

Recommandation d'utilisation : Associé aux émetteurs-récepteurs optiques monomodes 10G Fibermart (SFP+, 1310 nm), il permet une transmission de 40 à 80 kilomètres à 10 Gbit/s. Pour des distances encore plus importantes, vous pouvez déployer des répéteurs optiques Fibermart afin de faciliter l'interconnexion longue distance interrégionale.

Scénario 3 : Réseaux dorsaux ultra-longue distance/Communications transocéaniques (longue distance, pertes ultra-faibles)

Caractéristiques de la demande : Distance de transmission ≥ 100 kilomètres, débit supérieur à 100 Gbit/s, nécessitant une perte ultra-faible et une fiabilité élevée, convient aux réseaux dorsaux des opérateurs, aux communications transocéaniques et à l'interconnexion de centres de données à grande échelle.

Produit recommandé : Câble à fibre optique monomode à faibles pertes Fibermart

Points forts du produit : Conçue spécifiquement pour les transmissions longue distance, cette fibre optique utilise un matériau à faibles pertes (atténuation de seulement 0,18 dB/km à 1 550 nm) et un faible coefficient de dispersion, permettant une transmission sans répéteur de 150 à 200 kilomètres à 100 Gbit/s. Elle élimine le besoin d’installations fréquentes de répéteurs, réduisant considérablement les coûts de construction et de maintenance. Sa grande résistance à la flexion (rayon de courbure minimal de 7,5 mm) permet une installation flexible même en terrain complexe. Compatible avec la technologie WDM (multiplexage par répartition en longueur d’onde), elle permet la transmission de plusieurs signaux sur une seule fibre, augmentant ainsi considérablement la capacité de transmission pour répondre aux besoins de transmission longue distance des réseaux dorsaux. Elle constitue ainsi le choix idéal pour les communications transocéaniques et les réseaux dorsaux nationaux.

Guide pour éviter les pièges : Erreurs courantes des débutants (À lire absolument)

De nombreux débutants en informatique commettent l'erreur de « ne se concentrer que sur la distance, et non sur le contexte » lors du choix d'un produit, ce qui entraîne un gaspillage de matériel ou des besoins non satisfaits. Nous avons compilé les 3 erreurs les plus fréquentes pour vous aider à les éviter :

●  Erreur n° 1 : Privilégier la longueur au détriment du coût. Choisir aveuglément la fibre monomode pour les longues distances sans tenir compte du coût. Par exemple, utiliser de la fibre monomode au lieu de la fibre multimode pour le câblage interne d’un centre de données doublera non seulement le coût, mais nécessitera également des sources laser plus onéreuses, ce qui est totalement inutile.

●  Erreur n° 2 : Négliger la relation entre débit et distance — Supposer que la fibre monomode peut transmettre indéfiniment, sans tenir compte du fait que la distance diminue fortement avec l’augmentation du débit. Par exemple, à 100 Gbit/s, la distance sans répéteur de la fibre monomode n’est que d’environ 100 kilomètres ; il est donc indispensable de planifier l’emplacement des répéteurs à l’avance.

●  Erreur n° 3 : Négliger les pertes liées à la construction — Se concentrer uniquement sur la distance de transmission intrinsèque de la fibre, en ignorant les pertes supplémentaires dues à l’épissure par fusion et au cintrage, conduit à une distance de transmission réelle inférieure aux prévisions. Il est recommandé de faire appel à une équipe de professionnels pour la construction, de réduire le nombre de connecteurs et d’éviter les cintrages excessifs de la fibre.

Conclusion : Sélectionner à la demande pour une transmission efficace

Les principales limitations de la transmission par fibre optique sont l'atténuation et la dispersion. Le type de fibre, le débit, la qualité de la source lumineuse et l'environnement d'installation déterminent conjointement les performances de transmission. Il n'existe pas de fibre optique « idéale », seulement la plus adaptée : optez pour une fibre multimode pour les courtes distances et une fibre monomode pour les moyennes et longues distances. En combinant vos exigences de débit et vos cas d'utilisation avec les produits Fibermart compatibles, vous répondez à vos besoins de transmission tout en maîtrisant vos coûts.

Si votre projet présente des exigences spécifiques en matière de distance et de débit de transmission, et que vous avez besoin d'aide pour choisir vos produits, vous pouvez consulter directement l'équipe technique de Fibermart pour bénéficier d'un accompagnement personnalisé. Fibermart propose également une gamme complète de produits de fibre optique, d'émetteurs-récepteurs optiques et de répéteurs pour répondre à tous vos besoins en transmission par fibre optique, avec une qualité garantie et un rapport qualité-prix optimal.

Foire aux questions (FAQ)

Le câblage de mon centre de données ne fait que 200 mètres de long. Dois-je choisir de la fibre multimode OM3 ou OM4 ?

Pour une transmission 10G sur une distance de 200 mètres, la fibre OM3 est privilégiée pour son excellent rapport qualité-prix. Si vous prévoyez une migration ultérieure vers le 25G/40G, optez directement pour la fibre OM4. Celle-ci peut être associée aux cordons de brassage fibre optique Fibermart OM3/OM4 pour une gestion optimale du câblage haute densité dans les centres de données.

La distance de transmission de la fibre monomode est insuffisante. Outre l'ajout de répéteurs, existe-t-il d'autres solutions ?

Deux solutions principales : ① Remplacer par de la fibre monomode à faible perte Fibermart G.654E pour réduire l'atténuation de la liaison ; ② Associer à des modules optiques haute puissance et haute sensibilité pour améliorer les capacités de transmission et de réception du signal.

Je souhaite atteindre une distance de transmission de 150 km à 100 Gbit/s. Quelle fibre optique dois-je choisir ?

La fibre monomode à faibles pertes Fibermart G.654E est le choix idéal. À des débits de 100 Gbit/s, elle permet une transmission sur 150 à 200 km sans répéteurs, réduisant ainsi considérablement les coûts de déploiement.

Les pertes dues à l'épissure des fibres optiques affectent-elles la distance de transmission ? Comment peut-on les contrôler ?

Oui, plus il y a d'épissures, plus les pertes sont importantes, ce qui réduit directement la distance de transmission effective. Mesures de contrôle clés : réduire le nombre d'épissures, veiller à ce que les épissures soient normalisées et réalisées par des professionnels, et tester les pertes après l'installation ; refaire les épissures rapidement si nécessaire.

Quelle est la distance de transmission maximale de la fibre monomode OS2 ?

La fibre monomode OS2 correspond à la norme G.652D. La distance de transmission sans répéteur dépend du débit : jusqu’à 150 km à 1 Gbit/s, 80 km à 10 Gbit/s et 40 km à 100 Gbit/s. L’utilisation de la fibre monomode OS2 à faibles pertes Fibermart et de modules optiques haute sensibilité permet d’étendre encore cette distance.

Quelle est la distance de transmission maximale de la fibre monomode OM4 ?

Tout d'abord, rectifions une idée reçue : la fibre OM4 est une fibre multimode 10 Gigabits, et non une fibre monomode. À 10 Gbit/s, la distance de transmission maximale sans répéteur est de 550 mètres ; à 40/100 Gbit/s, elle est de 150 mètres. Elle convient au câblage court et haut débit dans les centres de données et les campus, et peut être utilisée avec les cordons de brassage et câbles à fibre multimode OM4 de Fibermart.

Quelle est la portée de transmission de la fibre monomode OM5 ?

Tout d'abord, rectifions une idée reçue importante : la fibre OM5 est une fibre multimode à large bande, et non une fibre monomode. Elle prend en charge la technologie de multiplexage par répartition en longueur d'onde (WDM), permettant une distance de transmission maximale de 300 mètres sans répéteur à un débit de 100 Gbit/s, soit deux fois plus que la fibre OM4 à débit égal. Elle est idéale pour les environnements de transmission haute densité, courte distance et haut débit dans les centres de données, et les produits de la gamme de fibres multimodes OM5 de Fibermart sont recommandés.
