Câble MPO vers LC vs câble MTP vers LC : existe-t-il une différence ?

Dans le paysage en constante évolution des réseaux optiques haute densité, la demande en solutions de connectivité fiables et performantes n'a jamais été aussi forte. Deux options importantes sont souvent envisagées : les câbles MPO vers LC  et les câbles MTP vers LC. Bien qu'ils puissent paraître similaires au premier abord, une analyse plus approfondie révèle des caractéristiques distinctes qui rendent chacun adapté à des scénarios de réseau spécifiques. Cet article vise à explorer les principales différences entre ces deux câbles, en mettant en lumière leur conception, leur fonctionnalité et leurs applications pratiques afin d'aider les professionnels du secteur à faire des choix éclairés.

Définitions fondamentales et distinctions de conception des câbles MPO/MTP vers LC

Câble MPO vers LC : une solution haute densité polyvalente

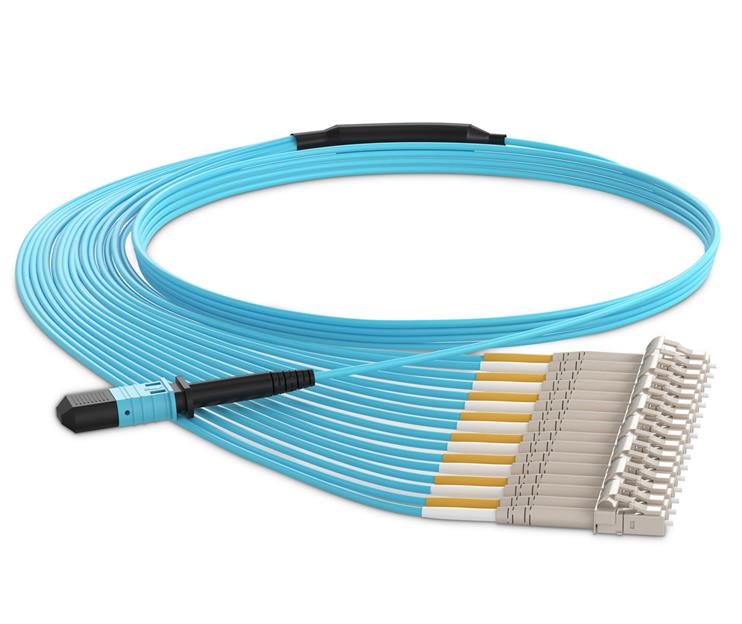

Le câble MPO (Multi-Fiber Push-On) vers LC est un câble optique pré-terminé conçu pour relier les systèmes dorsaux MPO haute capacité aux ports des équipements individuels. Caractérisé par un connecteur MPO unique à une extrémité et plusieurs connecteurs LC standard à l'autre, ce câble est également appelé câble de dérivation MPO ou câble de distribution. Le connecteur MPO, disponible en configurations de 8 à 144 fibres, regroupe plusieurs canaux optiques en une seule interface. À l'autre extrémité, le câble se divise en connecteurs LC duplex ou simplex, largement utilisés dans les centres de données, les serveurs et les périphériques de stockage en raison de leur format compact et de leur fiabilité.

La conception de base du câble MPO vers LC privilégie la polyvalence et la rapidité de déploiement. Elle élimine le besoin d'épissure sur site, permettant une intégration rapide aux infrastructures réseau existantes. Ce câble utilise des fibres Corning de haute qualité, disponibles en versions monomode (SM) et multimode (OM1, OM2, OM3, OM4, OM5) pour répondre à divers besoins en bande passante et en distance. De plus, ses gaines LSZH ou PVC garantissent la conformité aux normes de sécurité et une performance fiable même dans les environnements de câblage encombrés.

Câble MTP vers LC : Conçu avec précision pour les réseaux haute performance

Le câble MTP (Multi-Fiber Termination Push-on) vers LC, quant à lui, est construit autour du connecteur MTP, un connecteur haute précision et haute densité développé par US Conec. Similaire au câble MPO vers LC, il comporte un connecteur MTP à une extrémité et des connecteurs LC à l'autre, mais la conception avancée du connecteur MTP le distingue. Ce dernier intègre une férule flottante, garantissant un alignement précis des fibres et réduisant les pertes d'insertion. Disponible avec un nombre de fibres allant de 8 à 576, il est idéal pour les applications de centres de données et de réseaux d'entreprise à grande échelle.

Le câble MTP vers LC est conçu pour les réseaux hautes performances et prend en charge les applications Ethernet 10G, 40G, 100G et même 400G . Il offre des options de polarité configurables (types A, B et C) afin de garantir un alignement correct des canaux d'émission/réception, un facteur essentiel au maintien de l'intégrité du réseau. Sa structure à double gaine, disponible en versions ronde ou plate, assure une protection mécanique et une flexibilité accrues, tandis que sa faible perte d'insertion (≤ 0,35 dB) et son atténuation de réflexion élevée (≥ 65 dB) garantissent une transmission optimale du signal.

Principales différences en matière de performances et de fonctionnalités

Perte d'insertion et intégrité du signal

L'une des principales différences entre les câbles MPO vers LC et MTP vers LC réside dans leurs performances en matière d'affaiblissement d'insertion. Le câble MPO vers LC présente généralement un affaiblissement d'insertion ≤ 0,35 dB (0,15 dB typique) sur le port MPO/LC, garantissant une transmission fiable du signal pour la plupart des applications de centres de données et d'entreprise. En revanche, le câble MTP vers LC, grâce à son connecteur MTP de haute précision, offre un affaiblissement d'insertion encore plus faible, souvent de l'ordre de 0,15 dB typique, ce qui le rend idéal pour les applications à large bande passante et longue distance où l'intégrité du signal est primordiale.

Nombre de fibres et évolutivité

Les deux câbles prennent en charge un large éventail de configurations de fibres, mais le câble MTP vers LC offre une plus grande évolutivité. Avec jusqu'à 576 fibres, il peut répondre aux besoins croissants en bande passante des centres de données et des réseaux d'entreprise modernes. Le câble MPO vers LC, bien que prenant en charge jusqu'à 144 fibres, est plus couramment utilisé dans les applications de moyenne envergure où un nombre de fibres inférieur est suffisant. C'est pourquoi le câble MTP vers LC est le choix privilégié pour les grands centres de données, les centraux téléphoniques et autres environnements réseau à haute densité.

Configuration de polarité

La configuration de polarité constitue une autre différence cruciale entre les deux câbles. Le câble MPO vers LC offre une polarité personnalisable (type A/B/C) afin de garantir un alignement correct des canaux dans les systèmes de câblage structuré. En revanche, les options de polarité du câble MTP vers LC sont plus avancées, avec la prise en charge des méthodes de polarité conformes à la norme TIA. Ceci permet une plus grande flexibilité dans la conception du réseau et assure la compatibilité avec une large gamme d'équipements.

Durabilité mécanique et installation

En termes de robustesse mécanique, le câble MTP vers LC présente un avantage certain. Sa structure à double gaine et son œillet de traction renforcé offrent une protection accrue contre les dommages physiques lors de l'installation et de la maintenance. Le câble MPO vers LC, bien que durable, possède une gaine simple, ce qui le rend plus adapté aux environnements d'installation moins exigeants. De plus, le mécanisme de verrouillage push-pull du connecteur MTP simplifie l'installation et le retrait, réduisant ainsi le risque d'endommagement de la fibre.

Applications pratiques et cas d'utilisation

Câble MPO vers LC : idéal pour les centres de données de moyenne envergure et les réseaux d’entreprise

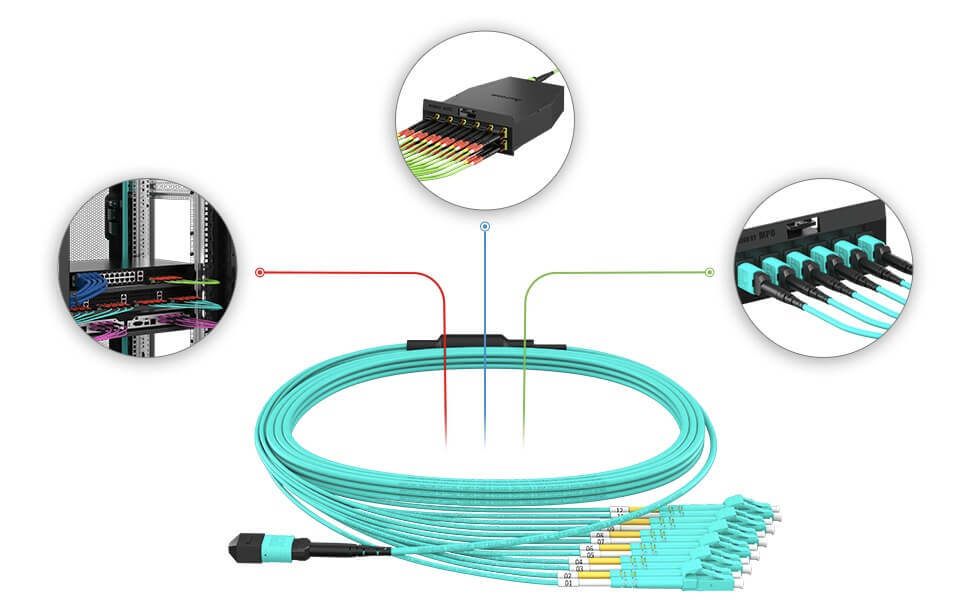

Le câble MPO vers LC est parfaitement adapté aux centres de données de moyenne envergure, aux réseaux d'entreprise et aux réseaux de stockage (SAN) . Sa polyvalence et son rapport coût-efficacité en font un choix privilégié pour connecter des commutateurs QSFP+ 40G/100G à des serveurs SFP+ 10G/25G, ainsi que pour l'interfaçage de liaisons MPO haute capacité avec des panneaux de brassage LC. Il est également largement utilisé dans l'intégration de systèmes modulaires, notamment pour les faisceaux de câbles préconfigurés destinés aux équipements OEM et aux serveurs lames.

Câble MTP vers LC : recommandé pour les centres de données à grande échelle et les réseaux haute performance

Le câble MTP vers LC est le choix privilégié pour les grands centres de données, les centraux téléphoniques et les environnements de calcul haute performance. Son nombre élevé de fibres, sa faible perte d'insertion et ses options de polarité avancées en font la solution idéale pour connecter les commutateurs centraux aux répartiteurs, ainsi que pour l'interconnexion d'équipements haut débit (par exemple, les commutateurs et routeurs 400G). Il est également couramment utilisé lors des mises à niveau et des migrations de centres de données, permettant aux entreprises d'exploiter les chemins de câbles existants tout en augmentant leur capacité de bande passante.

Choisir le bon câble pour votre réseau

Lors du choix entre un câble MPO vers LC et un câble MTP vers LC, plusieurs facteurs doivent être pris en compte, notamment la taille du réseau, les besoins en bande passante, la distance et le budget. Pour les réseaux de taille moyenne aux besoins en bande passante modérés, le câble MPO vers LC constitue une solution fiable et économique. Facile à installer, il prend en charge une large gamme de fibres optiques et est compatible avec la plupart des équipements réseau standard.

Pour les réseaux de grande envergure nécessitant une bande passante élevée et une longue portée, le câble MTP vers LC est la solution idéale. Sa conception précise, ses faibles pertes d'insertion et sa grande évolutivité le rendent adapté aux applications Ethernet 400G et supérieures, garantissant ainsi que votre réseau puisse suivre le rythme de la transformation numérique. De plus, ses options de polarité avancées et sa robustesse mécanique en font un choix fiable pour les environnements critiques.

Conclusion

En conclusion, bien que les câbles MPO vers LC et MTP vers LC présentent certaines similitudes, leur conception, leurs performances et leurs caractéristiques fonctionnelles distinctes les rendent adaptés à différents scénarios de réseau. En comprenant ces différences, les professionnels du secteur peuvent prendre des décisions éclairées, en adéquation avec les exigences spécifiques de leur réseau, garantissant ainsi des performances, une évolutivité et une fiabilité optimales. Que vous optiez pour le câble MPO vers LC polyvalent ou le câble MTP vers LC haute performance, les deux offrent des solutions robustes pour les réseaux optiques modernes.
